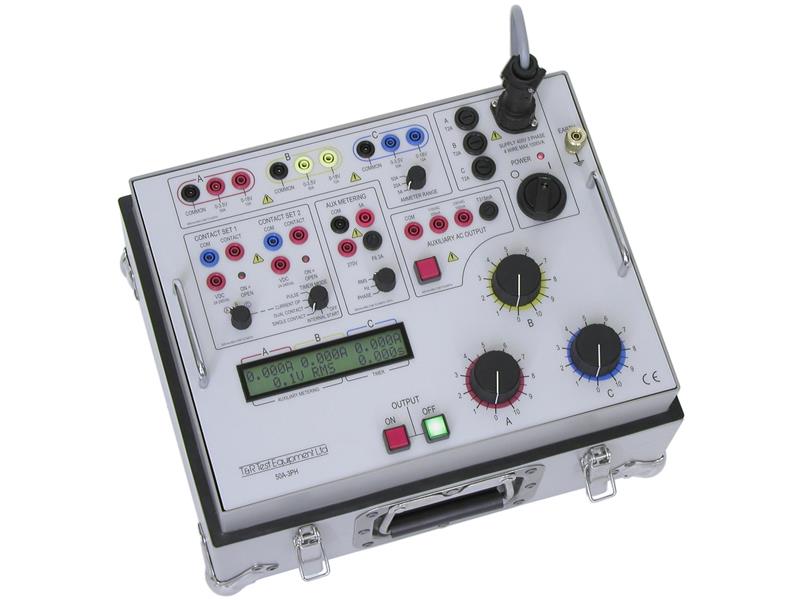

50A-3PH mk2 Trójfazowy 50A zadajnik prądowy
50A-3PH mk2
Producent:
T&R Test Equipment
Numer katalogowy:
50A-3PH mk2

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

- Prosty i czytelny interfejs,
- Źródło trójfazowego prądu do 50A na fazę,
- Dokładne cyfrowe mierniki wartości skutecznej (True RMS),
- Amperomierz z pamięcią,
- Wielofunkcyjny system pomiaru czasów o rozdzielczości 1ms,
- Pomocnicze wejście pomiarowe,
- Duży, podświetlany wyświetlacz LCD,
- Zabezpieczenie termiczne i nadprądowe,
- Kompaktowe i przenośne,
- Zasilanie trójfazowe 220V lub 400V,
- Możliwość zasilenia z sieci 3-przewodowej 115V÷440V poprzez opcjonalny transformator zasilający.

Firma T&R Test Equipment jest liderem rynku w zakresie produkcji zadajników prądowych. Zakres produkcji zawiera systemy do badania obwodów wtórnych prądami wyjściowymi 50A, aż do systemów pomiarowych z prądami do 6000A do badań obwodów pierwotnych. Wszystkie zadajniki są wyposażone w mierniki True RMS, elastyczny system pomiaru czasu oraz intuicyjny interfejs sterowania.

System pomiarowy 50A-3PH jest trójfazowym zadajnikiem, który dostarcza inżynierom wykonującym pomiary odbiorcze i okresowe kompaktowy, przenośny i elastyczny system do badania systemów zabezpieczających. Posiada łatwy do zrozumienia panel wyjściowy oraz prosty interfejs użytkownika. Status każdej funkcji widoczny jest na pierwszy rzut oka, nie ma skomplikowanych menu nawigacyjnych.

Podświetlany wyświetlacz na 50A-3PH jest jasny i czytelny z szerokimi kątami widzenia. Wyniki pomiarów prezentowane są na tym wyświetlaczu.

Przyrząd został skonstruowany zgodnie z EN61010 i posiada oznaczenie CE.

Posiada pomocnicze wejście pomiarowe, które może mierzyć napięcie, prąd, częstotliwość oraz fazę między dowolnymi wyjściami prądowymi i zewnętrznym napięciem lub prądem.

System pomiaru czasu jest bardzo elastyczny i bardzo łatwy w użyciu, pozwala na szybkie i dokładne pomiary czasu wyzwolenia, czasu resetu i czasu ponownego zamknięcia. Oferuje dwa niezależne, odseparowane styki wejściowe. System pomiaru czasu może być używany, jako samodzielny licznik czasu.

Przyrząd posiada szeroki zakres prądów wyjściowych, pozwala na wymuszanie prądów od zaledwie kilku mA, aż do 50A. Na wyjściach głównych dostępne są napięcia do 18V. Amperomierze True RMS mają trzy zakresy pomiarowe, pozwalające na niezależne ustawienie zakresu pełnej skali miernika oraz niezależne ustawienia dla wybranego wyjścia. Dla wygody, niezawodności i bezpieczeństwa, zastosowano przemysłowe standardy bezpiecznych zacisków dla wszystkich wejść i wyjść.

50A-3PH jest skutecznie chroniony elektronicznie przed prądami przeciążeniowymi i posiada wyzwalacze cyklu pracy na wyjściach, monitoring termiczny na podzespołach mocy. Użytkownik jest w pełni informowany o stanie przerzutników.
Pomocnicze wejścia i wyjścia są chronione bezpiecznikami.

Dane techniczne

Wyjścia główne:
Przyrząd ma dwa odczepy wyjściowe, pozwala na wybór napięć wyjściowych do 18V i prądów do 50A.

Wyjście główne
Zakres                     Ciągle                   5 minut                   1 minuta
3,5V                         16A                        32A                         50A
18V                           4A                          8A                         12A

Po powyższych okresach czasu pracy musi nastąpić 15 minutowa przerwa w pracy, przy założeniu temperatury otoczenia 25°C.

Mierniki:
Wyjście przyrządu jest mierzone przez cyfrowy system True RMS z amperomierzem z pamięcią, jeżeli licznik czasu zostanie zatrzymany i prąd wyjściowy zostanie wyłączony, wtedy odczyt prądu jest zatrzymany na wyświetlaczu. Prądy dla każdej fazy są wyświetlane jednocześnie.

Mierniki prądu
Zakres                Rozdzielczość               Prąd wyzwolenia            Dokładność
5,000A                    0,001A                            5,25A            ±0,6% odczytu + 5 cyfr
20,0A                       0,01A                              21A             ±0,6% odczytu + 5 cyfr
50,0A                       0,01A                             52,5A           ±0,6% odczytu + 5 cyfr

Elektroniczne zabezpieczenie nadprądowe jest automatycznie ustawione na 105% pełnego zakresu, bieżącego zakresu pomiarowego w celu ochrony badanego aparatu.

Pomocnicze wejścia pomiarowe:
Pomocnicze wejście pomiarowe umożliwia pomiar True RMS napięcia lub prądu. Dodatkowo, może być mierzona częstotliwość zewnętrznego wejścia oraz przesunięcie fazowe między dowolnym wyjściem prądowym i sygnałem mierzonym przez pomocnicze wejście pomiarowe.

Ustawienia             Zakres                Rozdzielczość                 Dokładność
Napięcia AC            270,0V                     0,1V                 ±0,7% odczytu + 5 cyfr
Prądy AC                5,000A                     1mA                 ±0,7% odczytu + 5 cyfr
Faza                       ±180°                       0,1°                              ±3°
Częstotliwość        20÷1000Hz                 0,1Hz               ±0,2% odczytu 1 cyfra

Wejście prądowe jest chronione bezpiecznikiem F6,3A.

Wyjście pomocnicze:
Przyrząd dostarcza jednofazowe, odseparowane wyjście pomocnicze 110Vac 300mA / 220Vac 150mA.

Zasilanie:
Wymagane napięcie zasilania musi być podane przy składaniu zamówienia. Przyrząd może być zasilany trójfazowo 400V 4-przewodowo, albo 3-przewodowo 220V.

Opcja 1 zasilania: 400V-10%+14% 50/60Hz 3-fazy 1000VA,
Opcja 2 zasilania: 220V-6%+14% 50/60Hz 3-fazy 1000VA.

Opcjonalnie dostępny jest dla wersji 400V transformator trójkąt-gwiazda do pracy przy zasilaniu z sieci 3-przewodowej i przy niższym napięciu.

RS232 oraz T&R Link:
Interfejs RS232 zapewnia połączenie z drukarką lub z PC, natomiast interfejs T&R Link zapewnia odniesienie kąta fazowego przy współpracy z trójfazowym źródłem napięcia DVS3 mk2.

System zegara:
- Zakres: 0 ÷ 999,999s,
- Rozdzielczość: 1ms,
- Dokładność:
   - 0,01% odczytu + 2 cyfry (za wyjątkiem trybu prądowego),
   - 0,01% odczytu + 4 cyfry (w trybie prądowym).

Obwód stykowy ma napięcie rozwarcia 24Vdc i prąd zwarcia 20mA. Każdy obwód stykowy automatycznie rozpoznaje styk normalnie otwarty lub normalnie zamknięty. Do wyzwalania licznika czasu może być również używane napięcie 24V÷240Vdc. Wyjście jest automatycznie wyłączane na koniec testu w celu zapewnienia bezpieczeństwa badanego przekaźnika.

Dostępne są następujące funkcje:
Tryb                               Start licznika                   Stop licznika
Start wewnętrzny           Naciśnij "ON"                        Styk 1
Styk pojedynczy                 Styk 1                               Styk 1
Dwa styki                          Styk 1                               Styk 2
Sterowanie prądem         Prąd >10% zakresu       Prąd < 10% zakresu

Tryb impulsowy jest używany do ustawienia poziomu prądu dla przyrządów czułych na nagrzewanie, i pozwala na przepływ prądu przez 600ms, wartość prądu jest rejestrowana.

Tryb sterowania prądem jest sterowany jednym wyjściem prądowym wybranej fazy.

Bezpieczeństwo i zabezpieczenia:
Przyrząd jest chroniony elektronicznie przed prądami przetężeniowymi oraz posiada na wyjściach przerzutniki cyklu pracy, monitorowanie termiczne na podzespołach mocy oraz bezpieczniki na wejściu i w regulatorze. Posiada też zacisk uziemienia do podłączenia do lokalnego uziemienia.
Przyrząd został skonstruowany zgodnie z EN61010 i posiada znak CE.

Zakresy temperaturowe:
Magazynowania: -20°C ÷ 60°C,
Pracy: 0°C ÷ 45°C.

Wymiary i waga:
- Wymiary: 380 x 314 x 221mm,
- Waga: 21kg.
