ASIX SYSNAR

Asix SYSNAR jest nowoczesnym i skalowalnym oprogramowaniem zapewniającym kompletny nadzór nad rozdzielniami, stacjami energetycznymi i transformatorami. Zapewnia bieżącą kontrolę nad obiektem, zaawansowaną analizę archiwizowanych informacji oraz prezentację stanu obiektu w określonym momencie z przeszłości.

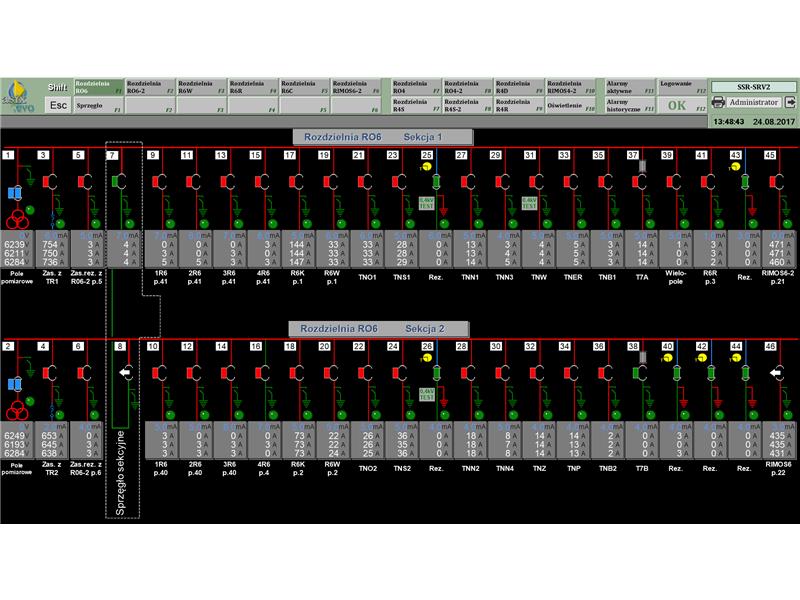

Aktualny stan obiektu objętego systemem Asix SYSNAR zobrazowany jest na grafikach synoptycznych dostępnych na stacjach operatorskich, komputerach zdalnych i urządzeniach mobilnych. Dostęp do informacji możliwy jest poprzez dedykowaną aplikację, przeglądarkę internetową lub diagramy swobodnie tworzone przez użytkownika na urządzeniach mobilnych.
System zapewnia:
• wizualizację bieżącego stanu obiektu na schematach synoptycznych,
• monitorowanie rozpływu energii, w tym z użyciem strażników mocy zamówionej,
• sterowanie aparatami łączeniowymi,
• rejestrowanie pomiarów i wyświetlanie przebiegów historycznych na intuicyjnie • obsługiwanych trendach,
• odczyt, archiwizacja i wyświetlanie w przejrzystych tabelach rejestru zdarzeń / zakłóceń / alarmów / pobudzeń i zadziałań zabezpieczeń z urządzeń polowych,
• monitoring parametrów fizyko-chemicznych transformatorów oraz stanu izolatorów,
• sygnalizację pracy ludzi w polach rozdzielni,
• prowadzenie dziennika notatek operatorów,
• wysyłanie alertów SMS oraz poczty elektronicznej o krytycznych zdarzeniach do • dynamicznie przydzielanej grupy użytkowników,
• analizę zdarzeń, alarmów oraz archiwum danych poprzez dedykowane narzędzia • analityczne oraz rozbudowany system raportowania,
• zarządzanie bazą danych aparatów łączeniowych i wyposażenia rozdzielni,
• rejestrowanie działań wykonanych przez operatora,
przy czym wszystkie akcje są przez system kontrolowane w oparciu o uprawnienia użytkowników, wg przydzielonych ról, z możliwością ich głębokiego zróżnicowania.
Modułowa architektura oraz elastyczność systemu umożliwia szerokie zastosowanie, zarówno w małych jak i wielosystemowych rozdzielniach, w zakładach produkcyjnych, elektrowniach oraz stacjach energetycznych GPZ, RPZ.
Niezawodna i bezpieczna komunikacja sieciowa pomiędzy poszczególnymi elementami systemu zapewnia możliwość wdrożenia Asix SYSNAR w rozproszonych systemach energetycznych np. rozdzielniach farm wiatrowych, fotowoltaicznych, turbinach biogazowych, silnikach gazowych.
Platforma Asix jest wyposażona w drajwery dla ponad 100 protokołów, realizujące komunikację z urządzeniami polowymi, zabezpieczeniami i rejestratorami zdarzeń wszystkich znaczących producentów m.in. Siemens, ABB, Schneider, Basler Electric, JM Tronik, Kopex. Dostępne są standardowe protokoły współczesnych systemów energetycznych IEC61850, SPA, DNP3, Modbus RTU/TCP, OPC DA/UA oraz dedykowane dla popularnych urządzeń polowych: CZAZ-U, CZAZ-UM, serii MUZ-RO, MultiMUZ, MegaMUZ, BE1-CDS, BE1-GPS. Umożliwiają one odczyt danych pomiarowych bieżących, archiwalnych i profilów mocy z liczników energii oraz analizatorów parametrów sieci, a także dziennika zdarzeń ze sterowników zabezpieczeń. Obsługa urządzeń Hydrocal i ZVCM umożliwia monitorowanie parametrów fizykochemicznych transformatorów oraz stanu izolatorów.
Skalowalność systemu pozwala na rozbudowę o dodatkowe elementy lub moduły nie związane bezpośrednio z ruchem elektrycznym, np. odczyt liczników mediów (woda, gaz ziemny, sprężone powietrze, ciepło), sterowanie maszynami i urządzeniami.
Dzięki otwartości platformy Asix, dane bieżące, archiwalne, zdarzenia i alarmy mogą zostać udostępnione do systemów nadrzędnych, systemów dyspozytorskich, systemów CDAS otwartymi protokołami takimi jak Modbus TCP, OPC UA, DNP3.
