Cyfrowe stacje i jednostki sterujące JBC – systemy do lutowania, rozlutowywania i napraw elektroniki

Cyfrowe systemy JBC umożliwiają konfigurację stanowiska odpowiednio do rodzaju wykonywanej pracy – od precyzyjnego lutowania najmniejszych komponentów SMD, przez standardowe operacje montażowe, aż po rozlutowywanie, rework Hot Air i obsługę kilku narzędzi jednocześnie. Oferta obejmuje zarówno samodzielne jednostki sterujące, jak i kompletne stacje wyposażone w rączki lutownicze, mikropęsety, moduły podciśnieniowe, podajniki lutowia i systemy gorącego powietrza.

Charakterystyczną cechą urządzeń JBC jest szybka reakcja termiczna oraz cyfrowa kontrola parametrów procesu. Wybrane modele oferują tryby Sleep i Hibernation, profile lutownicze, komunikację z komputerem, możliwość zarządzania kilkoma narzędziami jednocześnie oraz integrację z modułami rozlutowującymi i dodatkowymi akcesoriami.

Grupa obejmuje modele do lutowania precyzyjnego i ogólnego, stacje Nano, systemy Heavy Duty, rozwiązania z podajnikiem drutu, stacje rozlutowujące, Hot Air oraz kompletne stanowiska naprawcze.

Zastosowanie

• lutowanie komponentów SMD i THT,
• precyzyjne naprawy elektroniki,
• rozlutowywanie elementów przewlekanych i powierzchniowych,
• rework komponentów SMD,
• lutowanie z automatycznym lub ręcznym podawaniem spoiwa,
• praca z mikropęsetami,
• naprawy z wykorzystaniem gorącego powietrza,
• ściąganie izolacji termicznej z przewodów,
• profesjonalne stanowiska produkcyjne i serwisowe.

Cechy wspólne grupy

• cyfrowa kontrola parametrów pracy,
• wysoka wydajność termiczna systemu JBC,
• szeroki wybór kompatybilnych narzędzi i grotów,
• tryby Sleep i Hibernation w wybranych modelach,
• możliwość pracy z jednym lub kilkoma narzędziami,
• rozwiązania do lutowania, rozlutowywania i reworku,
• modele do zastosowań precyzyjnych i Heavy Duty,
• możliwość rozbudowy stanowiska o dodatkowe moduły i akcesoria.

Dostępne warianty

Jednostki sterujące

JBC DIU – cyfrowa jednostka sterująca do jednego narzędzia
Kompaktowa jednostka JBC DIU przeznaczona do obsługi jednego narzędzia. Model JBC-DI-2D oferuje moc 130 W, cyfrową regulację temperatury do 450°C oraz kompatybilność m.in. z rączkami T210, T245, mikropęsetami AM120 i PA120 oraz dodatkowymi modułami JBC.

JBC DMU – cyfrowa jednostka sterująca do czterech narzędzi
Wielokanałowa jednostka sterująca umożliwiająca zarządzanie maksymalnie czterema narzędziami. Przeznaczona do budowy rozbudowanych stanowisk lutowniczych i naprawczych wymagających obsługi kilku procesów.

JBC DDE – dwunarzędziowa jednostka sterująca
Jednostka do jednoczesnego zarządzania dwoma narzędziami JBC. Kompatybilna m.in. z T245, AM120, PA120, DS360, DR560, HT420 i AT420. Umożliwia budowę stanowiska dopasowanego do konkretnego procesu.

Stacje Nano i do lutowania precyzyjnego

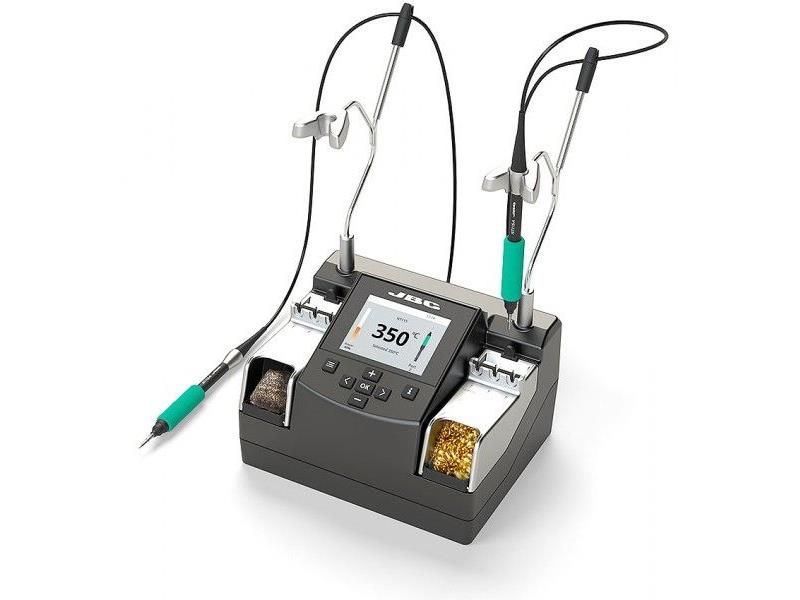

JBC NANE – dwunarzędziowa stacja Nano do lutowania o najwyższej precyzji
Stacja przeznaczona do pracy z bardzo małymi komponentami SMD. Wyposażona w dwie rączki Nano NT115 i wykorzystująca serię grotów C115. Konstrukcja pozwala na precyzyjną pracę również pod mikroskopem.

JBC DDPE – dwunarzędziowa stacja do napraw precyzyjnych
Kompletna stacja z jednostką DDU, precyzyjną rączką T210 oraz regulowaną mikropęsetą AM120. Pozwala łączyć klasyczne lutowanie z pracami wymagającymi precyzyjnego chwytania i jednoczesnego ogrzewania komponentu.

JBC CDS – cyfrowa stacja do lutowania precyzyjnego z rączką T210
Jednonarzędziowa stacja przeznaczona do dokładnego lutowania niewielkich komponentów i gęsto zabudowanych PCB. Współpracuje z rączką T210 i grotami z serii C210.

JBC CDP – cyfrowa stacja z mikropęsetą AM120
Stacja przeznaczona do pracy z regulowaną mikropęsetą AM120. Rozwiązanie odpowiednie do montażu i demontażu niewielkich komponentów SMD wymagających jednoczesnego ogrzewania obu pól lutowniczych.

JBC NASE – dwunarzędziowa stacja Nano do napraw precyzyjnych
System Nano przeznaczony do montażu i napraw najmniejszych elementów SMD. Łączy rączkę Nano z regulowaną mikropęsetą, umożliwiając precyzyjną pracę na bardzo gęsto zabudowanych płytkach.

Stacje do ogólnych i dużych obciążeń

JBC HDE – cyfrowa stacja do dużych obciążeń
System Heavy Duty przeznaczony do aplikacji wymagających bardzo wysokiej wydajności cieplnej. Moc do 250 W pozwala na pracę z dużymi komponentami, masywnymi polami lutowniczymi i elementami o wysokiej pojemności cieplnej.

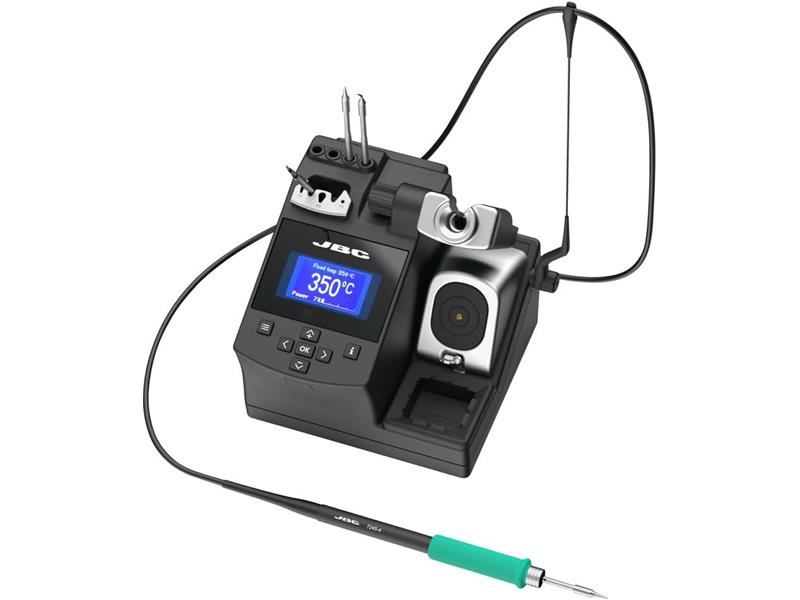

JBC CDB – cyfrowa stacja lutownicza do ogólnych zastosowań
Uniwersalna stacja z rączką T245, przeznaczona do codziennych prac montażowych, produkcyjnych i serwisowych. Współpracuje z szeroką gamą grotów C245.

JBC CDEB – stacja lutownicza z Asystentem Lutowania i rączką T245
Stacja do ogólnych zastosowań wyposażona w system Soldering Assistant, wspierający kontrolę i powtarzalność procesu. W zestawie znajduje się rączka T245 przeznaczona do grotów C245.

Stacje z podajnikiem lutowia

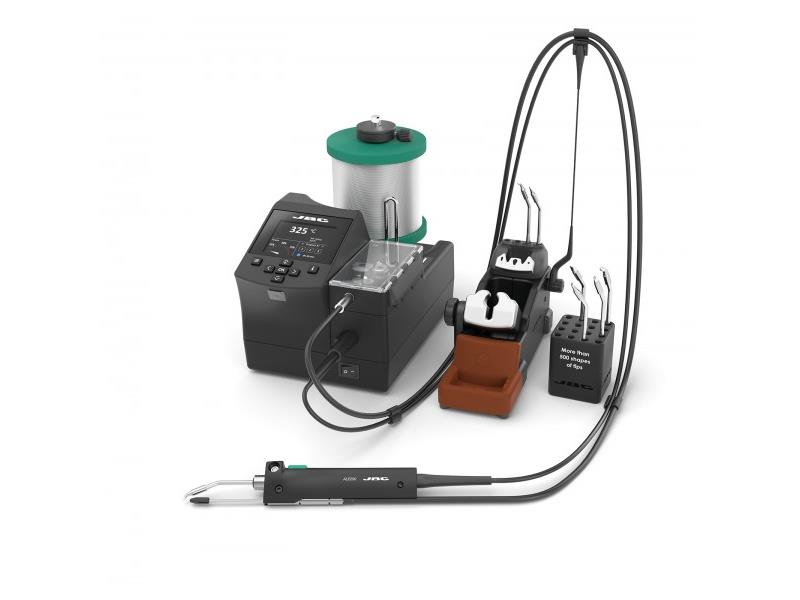

JBC ALE – cyfrowa stacja z automatycznym podajnikiem lutowia
System z automatycznym podajnikiem spoiwa oraz rączką ALE250. Umożliwia automatyczne podawanie zaprogramowanej ilości drutu lutowniczego, zwiększając powtarzalność procesu i pozostawiając drugą rękę operatora wolną.

JBC CA-2QE – cyfrowa stacja ze zintegrowanym podajnikiem lutowia
Jednonarzędziowa stacja współpracująca z rączką AP250, umożliwiającą ręczne, kontrolowane podawanie drutu lutowniczego podczas procesu.

JBC CDA – cyfrowa stacja lutownicza z podajnikiem drutu
Wariant stacji z rączką AP250 i zintegrowanym systemem podawania spoiwa. Przeznaczony do procesów wymagających jednoręcznej obsługi lutownicy i drutu.

Stacje rozlutowujące i kompletne systemy naprawcze

JBC CS – cyfrowa stacja rozlutowująca z pompą elektryczną
Stacja rozlutowująca wyposażona w elektryczny moduł odsysający oraz rączkę DS360. Przeznaczona do precyzyjnego usuwania spoiwa z niewielkich pól lutowniczych i komponentów.

JBC DMP – czteronarzędziowa stacja lutująco-rozlutowująca z pompą elektryczną
Rozbudowany system naprawczy umożliwiający jednoczesne wykorzystanie nawet czterech narzędzi. Konfiguracje tej rodziny obejmują rączki lutownicze, mikropęsetę oraz rączkę rozlutowującą współpracującą z elektrycznym modułem podciśnieniowym.

JBC DMSE – cyfrowa stacja lutująco-rozlutowująca z pompą elektryczną
System wykorzystujący jednostkę DMU oraz elektryczny moduł rozlutowujący MSE. Umożliwia równoczesną pracę z rączką lutowniczą i rozlutowującą oraz rozbudowę stanowiska o kolejne narzędzia JBC.

JBC RMSE – kompletna cyfrowa stacja naprawcza
Rozbudowany modułowy system naprawczy łączący lutowanie, rozlutowywanie i pracę gorącym powietrzem. Przeznaczony do kompleksowej obsługi komponentów SMD i THT.

JBC RMSD – kompletna stacja naprawcza z pompą elektryczną, DDU i JT Hot Air
Kompletny system naprawczy łączący jednostkę DDU, stację JT Hot Air oraz elektryczny moduł odsysający MSE. W zestawie znajdują się m.in. rączka T245, rozlutownica DR560, narzędzie Pick & Place oraz podstawki. Rozwiązanie przeznaczone do kompleksowych napraw SMD i THT.

Stacje Hot Air

Cyfrowa stacja JBC na gorące powietrze – starsza karta produktu
Cyfrowe rozwiązanie Hot Air przeznaczone do montażu i demontażu komponentów SMD. Pozwala na kontrolowane ogrzewanie obszaru roboczego bez mechanicznego kontaktu z elementem.

JBC TESE – cyfrowa stacja Hot Air z podstawką ekstrakcyjną
System Hot Air przeznaczony do napraw małych i średnich komponentów SMD. Podstawka ekstrakcyjna, osłony i chwytaki podciśnieniowe ułatwiają kontrolowane ogrzewanie i automatyczne podnoszenie rozlutowanego elementu.

JBC JTSE – cyfrowa stacja Hot Air z podstawką ekstrakcyjną
Wysokowydajna stacja Hot Air o mocy 700 W, przeznaczona do napraw szerokiego zakresu komponentów SMD. Zestaw obejmuje rączkę Hot Air, dysze, podstawę ekstrakcyjną, osłony, chwytaki oraz termoparę typu K.

Urządzenia specjalistyczne

JBC WS – stacja do ściągania izolacji w wysokiej temperaturze
Specjalistyczna stacja przeznaczona do termicznego usuwania izolacji z przewodów wykonanych z materiałów odpornych na wysoką temperaturę, takich jak PTFE, Kapton czy guma silikonowa
