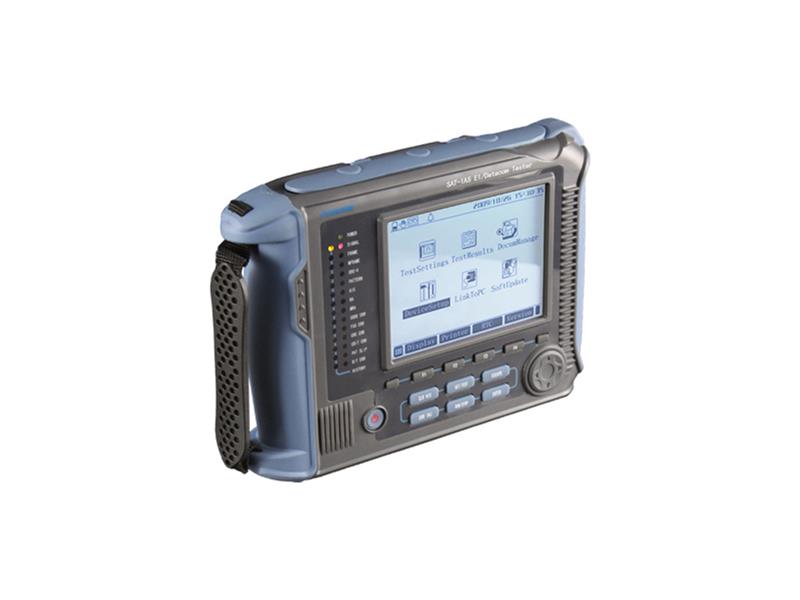

Tester łączy dostępowych E1 Aitelong SAT-1AS

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

- Duży ekran LCD 320x240px z podświetleniem, kontrolki LED,
- Automatyczna konfiguracja,
- Praca wielozadaniowa,
- Pamięć 20 zestawów wyników pomiarów oraz 9 zestawów konfiguracji, pamiętanych po wyłączeniu,
- Transmisja wyników do PC, do późniejszej analizy i wydruków,
- Automatyczny wyłącznik zasilania z programowanym czasem,
- Alarm i analiza histogramu,
- Możliwość aktualizacji oprogramowania.

Główne funkcje

- Funkcje podstawowe:
    - Test normalny,
    - Tryb bezpośredniego połączenia,
    - Test częstotliwości audio,
- Dla 2Mbit/s:
    - Badanie błędu przerywania pracy,
    - Badanie błędu online,
    - Generowanie i odbiór sygnałów w ramkach i bezramkowych,
    - Badanie błędu działania 2Mbit/s bezramkowego,
    - Badanie błędu kanału Nx64kbit/s ramkowego 2Mbit/s,
    - Testowanie błędu bitu, błędu kodowania, błędu ramki, błędu CRC oraz bitu E,
    - Alarm utraty sygnału, alarm AIS, alarm zdalnej ramki, poza ramką, alarm utraty wzorca,
    - Badanie offsetu częstotliwości,
    - Badanie częstotliwości i poziomu sygnału kanału głosu,
    - Testowanie przesunięcia wzorca,
    - Monitorowanie głosu,
    - Wyświetlanie stanu sygnału, wyświetlanie zawartości kanału głosu, wskazanie zajętości/wolnego kanału głosu,
    - Alarm i histogram błędu,
    - Analiza zawartości okna czasowego, spadek i wstawianie sygnału dla każdego okna czasowego,
    - Analiza błędu G.812/G.826/M.2100,
    - Trzy tryby wejściowe (wstrzymywanie, mostkowanie i monitorowanie),
    - Opcje dwóch zegarów (wewnętrzny i przechwytywany).

Dane techniczne

- Szybkość sygnału wejściowego: 2048kbit/s ±50ppm (wymagania G.703 ±100ppm),
- Kod sygnału: HDB3, AMI,
- Tolerancja wejściowa jitter: G.823,
- Impedancja wejściowa:
    - Zakończenie niedopasowane: 75Ω,
    - Zakończenie dopasowane: 100Ω,
- Struktura sygnału:
    - Struktura bezramkowa,
    - Struktura ramkowa: PCM30, PCM31, PCM30CRC, PCM31CRC; struktura ramkowa jest zgodna z wymaganiami G.704,
- Wzór testu: 26-1, 29-1, 211-1, 215-1, 220-1, 223-1 oraz kod sztuczny,
- Wtrącanie kodu błędu: błąd bitu, przesunięcie wzoru, pojedynczy brak, współczynnik 10-1÷10-7.

Pozostałe parametry

- Zasilanie:
    - Specjalny zasilacz, wejście AC220V 50Hz, wyjście DC9V 1,2A,
    - Wewnętrzny akumulator: 4000mAh, 6V, niklowo-wodorkowy, czas pracy 8h, czas ładowania 8h, przy wyłączonym przyrządzie lub 12h przy załączonym,
- Wymiary: 220x162x48mm,
- Waga: 0,95kg,
- Parametry środowiskowe:
    - Temperatura pracy: -10° ÷ + 50°C,
    - Temperatura magazynowania: -30° ÷ + 70°C,
    - Wilgotność: 5% ÷ 90% RH bez kondensacji.
