Analog Discovery Pro ADP5250

Analog Discovery Pro ADP5250 jest wielofunkcyjną programowalną i łatwą w obsłudze stacją pomiarową. Został stworzony w celu połączenia kompletnego zestawu instrumentów w elastyczne i programowalne urządzenie. Jest wyposażony w oscyloskop sygnałów mieszanych z dwoma kanałami analogowymi z pasmem 100 MHz, próbkowanymi z częstotliwością 1 GS/s, 34 kanałami cyfrowymi, trójwyjściowy zasilacz z napięciem wyjściowym 25 V, zewnętrzny wyzwalacz, generator przebiegów i wbudowany programowalny multimetr cyfrowy.

Jest pierwszym urządzeniem z pełnymi możliwościami multimetru cyfrowego, w tym pomiarem rzeczywistego prądu i rezystancji oraz zakresem wejściowym 300 V.

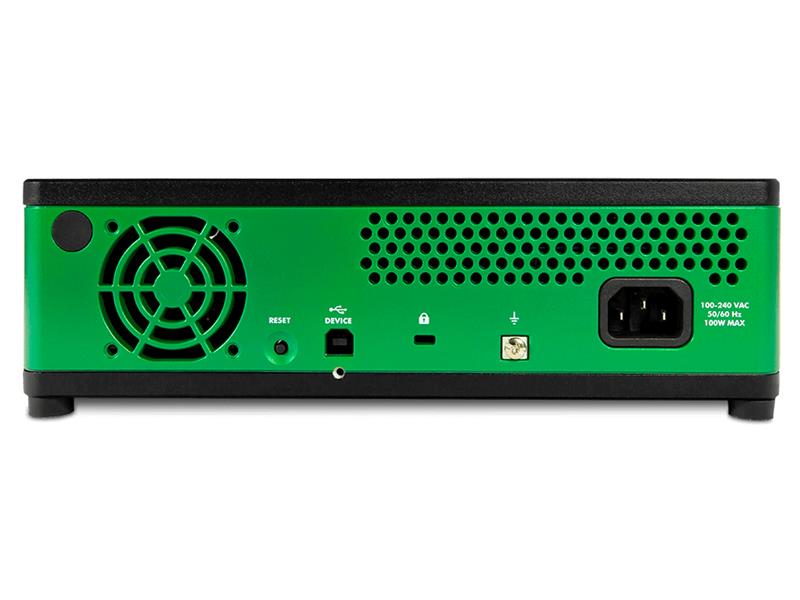

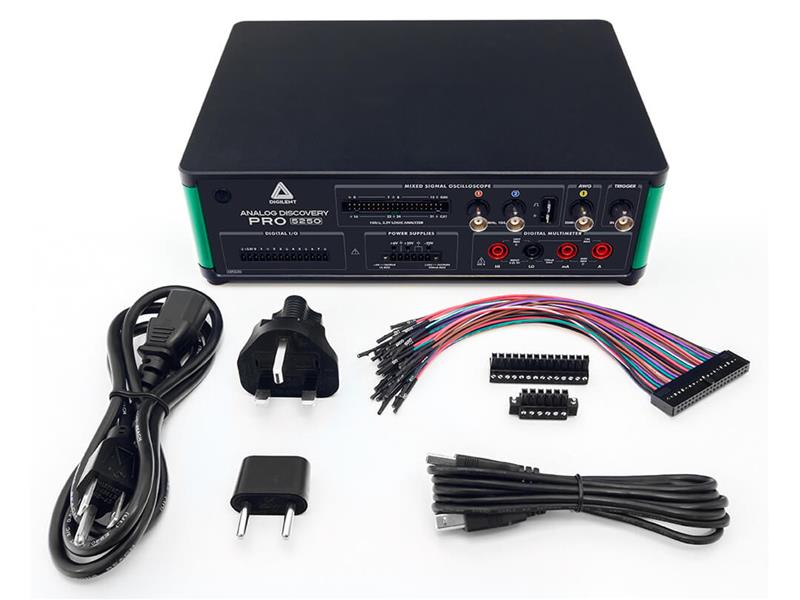

Zawartość zestawu
W skład zestawu wchodzi:
- urządzenie ADP5250
- kabel USB A-B
- 1x14 cyfrowy adapter zacisków śrubowych we/wy
- adapter zacisków śrubowych zasilacza 1x6
- kabel MTE analizatora stanów logicznych 2x18
- amerykański kabel IEC
- adapter UE
- adapter brytyjski
Istnieje możliwość wyboru zestawu powiększonego o pakiet sond. W jego skład wchodzą dodatkowo 2 sondy oscyloskopowe P2150 150 MHz, 2 BNC do kabla Mini-grabber, 1 zestaw czerwonych i czarnych sond DMM.

Najlepszy kompleksowy system testowy
Urządzenie Analog Discovery Pro ADP5250 oferuje szereg zaawansowanych opcji wyzwalania. Instrumenty w WaveForms mogą być wyzwalane krzyżowo, na przykład poprzez aktywację przechwytywania oscyloskopu na podstawie odebranego i zdekodowanego protokołu cyfrowego. Ponadto sygnały zewnętrzne mogą wyzwalać zdarzenia za pomocą dedykowanego wejścia/wyjścia zewnętrznego wyzwalacza.

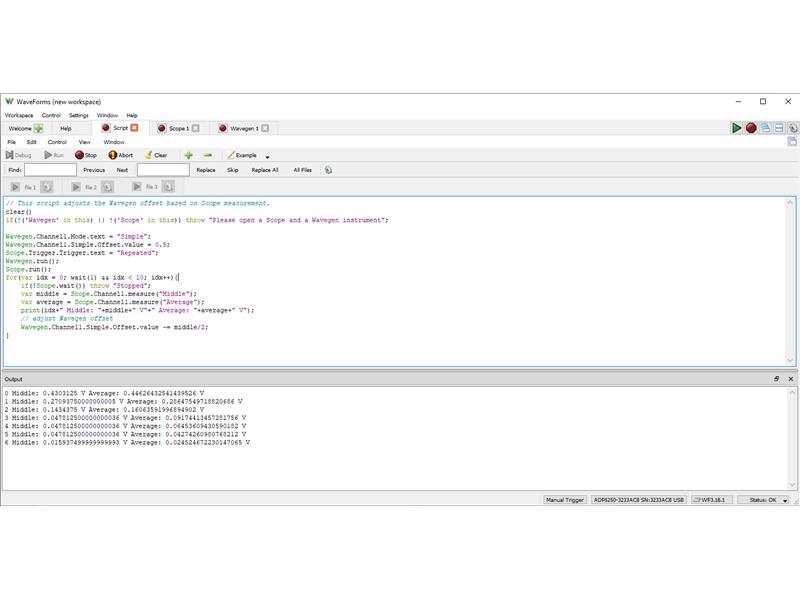

Darmowe oprogramowanie WaveForms zapewnia te funkcje konfigurowalne w samych instrumentach lub w celu większej kontroli lub automatyzacji w jednym z dostępnych interfejsów skryptowych.
Osoby zaznajomione z NI zauważą wygląd i funkcje sprzętowe podobne do VirtualBench VB-8012. ADP5250 to sprzęt wysokiej jakości firmy NI, połączony z pakietem oprogramowania WaveForms zapewnia najwyższą jakość testów.
Urządzenie ADP5250 działa jedynie z systemem Windows.
Funkcjonalności
Analog Discovery Pro ADP5250 może służyć jako:

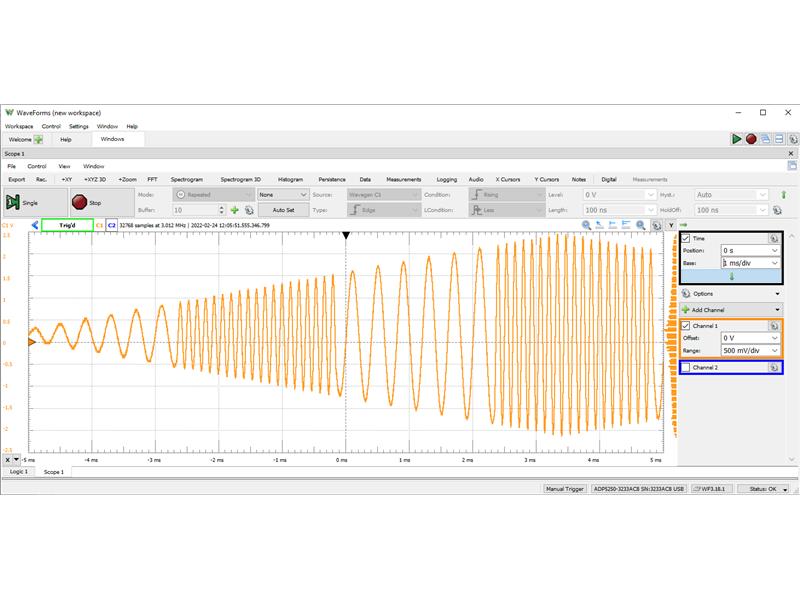

- oscyloskop
- generator przebiegów
- źródło zasilania
- multimetr cyfrowy

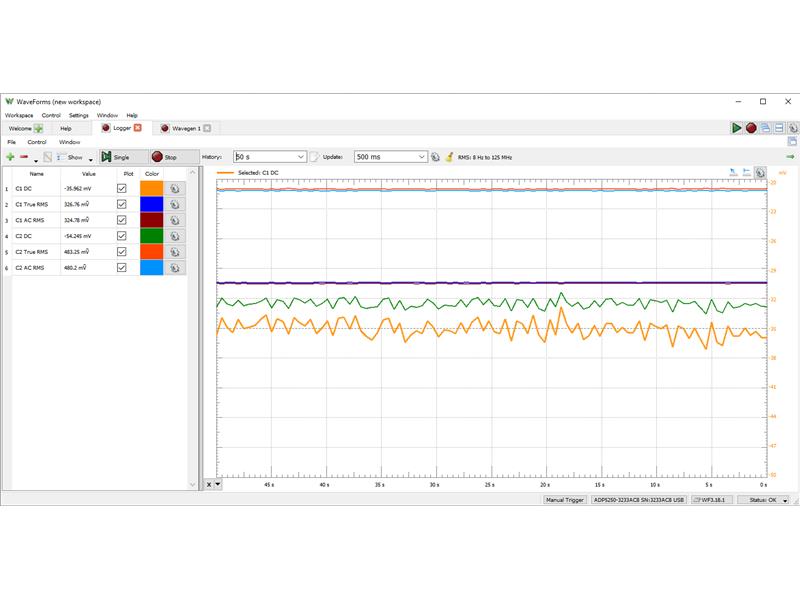

- rejestrator danych

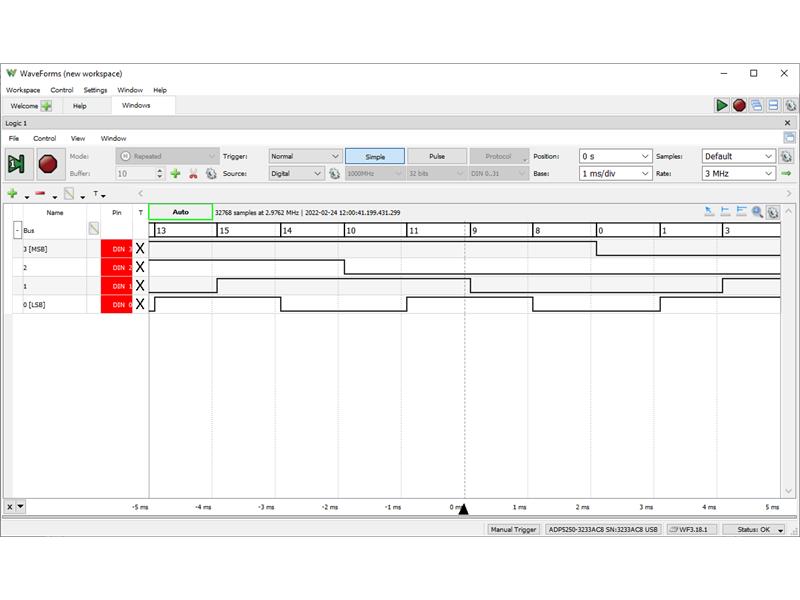

- analizator logiczny

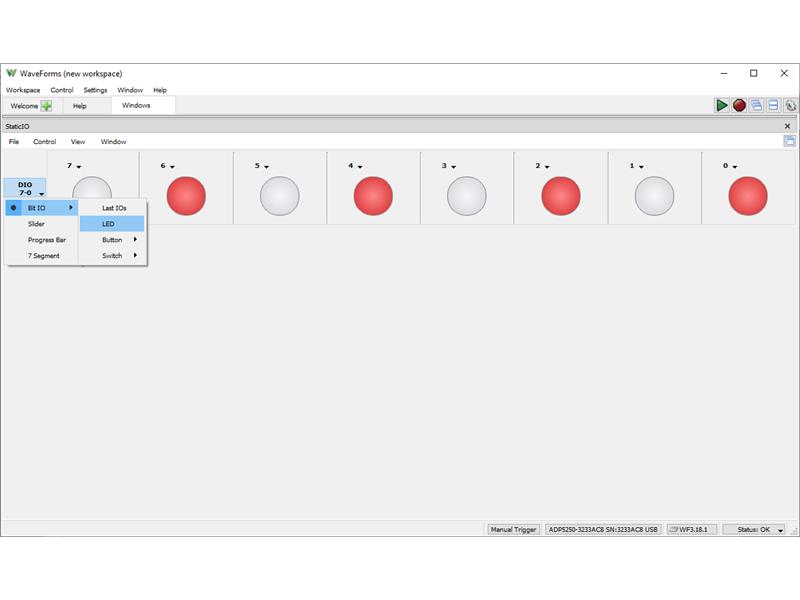

- statyczne sterowanie wejść/wyjść

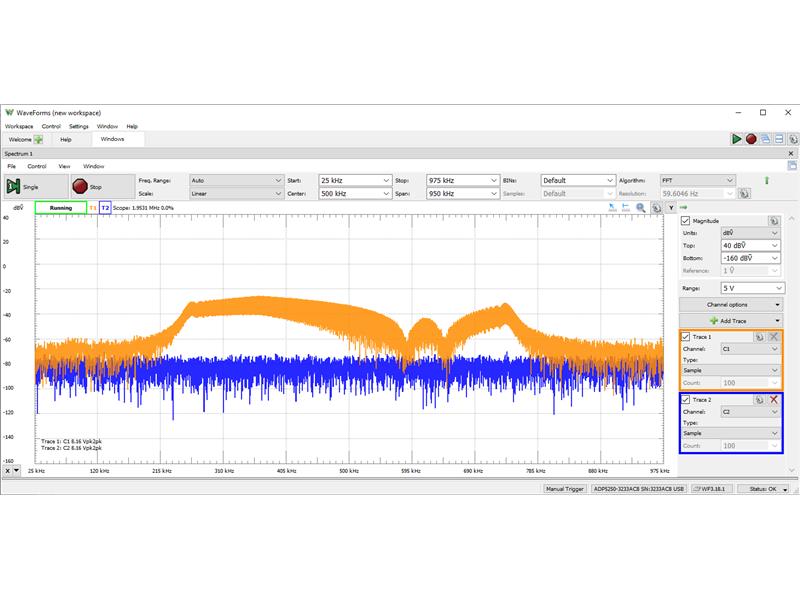

- analizator widma

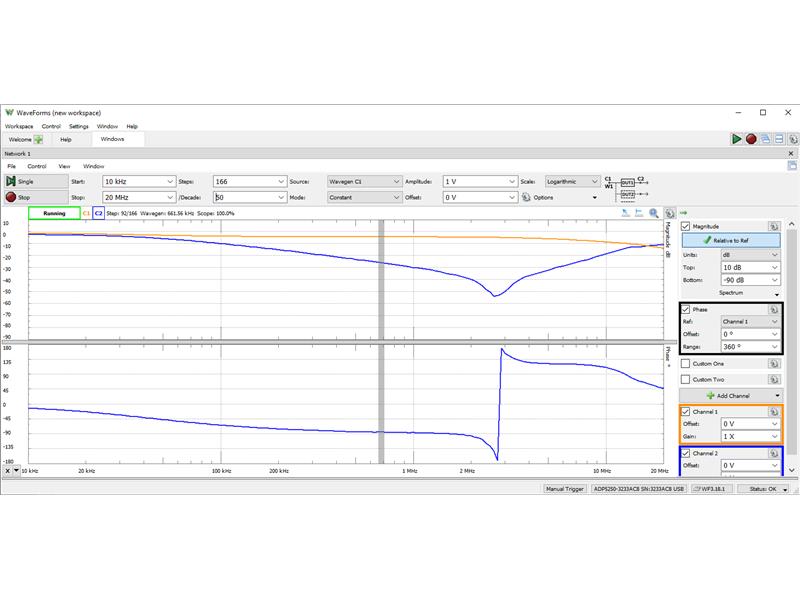

- analizator sieci

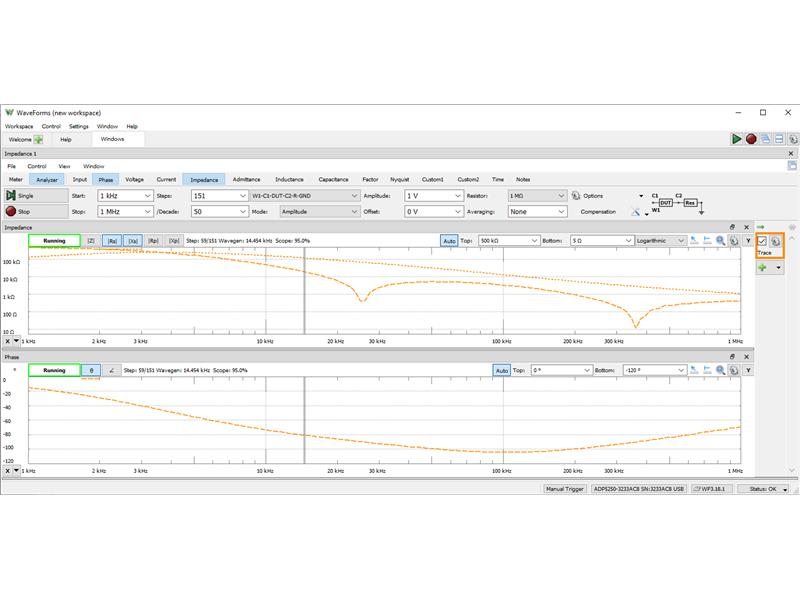

- analizator impedancji

Właściwości
Wejścia analogowe:
• Używanye w oscyloskopie, rejestratorze danych, analizatorze sieci, analizatorze widma i analizatorze impedancji

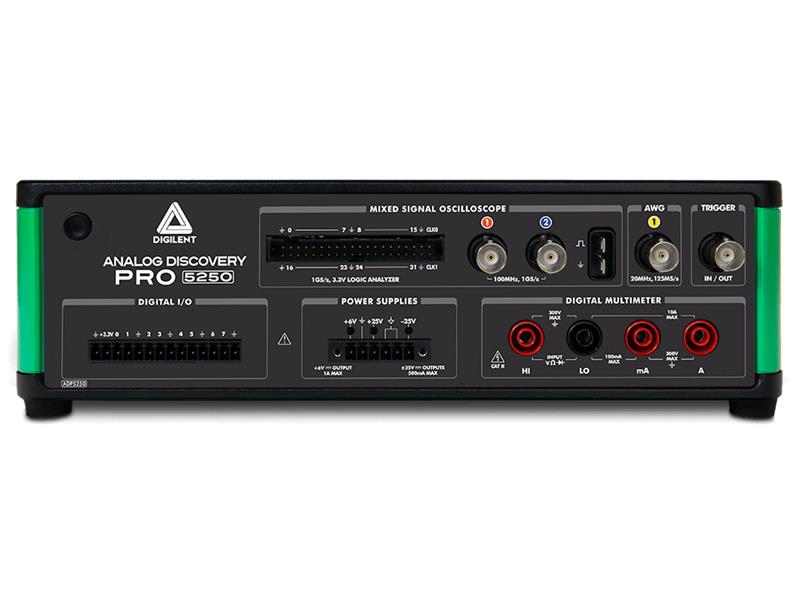

• Dwa analogowe kanały wejściowe dostępne za pośrednictwem złączy BNC na przednim panelu
• Typ kanału: single-ended
• Pasmo analogowe: 100 MHz przy -3 dB
• Rozdzielczość 8-bitowa
• Maksymalna częstotliwość próbkowania: 1 GS/s pojedynczy kanał
• Maksymalny zakres wejściowy: 40 V międzyszczytowe
• Sprzężenie AC lub DC
• Maksymalna długość zapisu: 1 MS na kanał
• Złącze panelu przedniego generujące falę prostokątną 5 V, 1 kHz do wygodnej kompensacji sond oscyloskopowych BNC
Wyjścia analogowe:
• Używane w generatorze przebiegów, analizatorze impedancji i analizatorze sieci
• Jeden kanał dostępny przez złącze BNC na przednim panelu
• Rozdzielczość 14-bitowa
• Amplituda AC (maks.): ±12 V
• Maksymalna szerokość pasma analogowego: 5 MHz przy -3 dB
• Maksymalna częstotliwość próbkowania: 125 MS/s
• Filtr przełączany programowo: dolnoprzepustowy 36 MHz, 7-biegunowy, eliptyczny

Zasilacze:
• Zasilacze cyfrowe: 3,3 V, 20 mA
• Zasilacze prądu stałego:

o Zmienna od 0 do 6 V, maks. prąd 1 A
o 0 do 25 V zmienne, maks. prąd 500 mA (izolowany)
o 0 do -25 V zmienny, maks. prąd 500 mA (izolowany)
Multimetr cyfrowy
• Używany w instrumencie DMM
• Funkcje: napięcie DC, napięcie AC, prąd DC, prąd AC, rezystancja, dioda, ciągłość
• Rozdzielczość: 5 1/2 cyfr
• Częstotliwość próbkowania 5 S/s
• Ochrona wejścia:
- Rezystancja diody: do 300 V DC
- Napięcie DC i AC: do 300 V DC lub 265 VAC (rms) 400 V AC (wartość szczytowa)
- Bezpiecznik złącza prądowego DMM A: wewnętrzny bezpiecznik ceramiczny,
10 A 250 V, zwłoczny, 5 x 20 mm, T 10 AH 250 V
- Bezpiecznik złącza prądowego mA DMM: wewnętrzny bezpiecznik ceramiczny, 1,25 A 250 V, zwłoczny, 5 x 20 mm, T 1,25 AH 250 V
- Maksymalne napięcie wspólne: 300 V DC lub AC (rms)

Wejścia cyfrowe:
• Używane w analizatorze stanów logicznych
• Kanały: 32
• Napięcie wejściowe: od 0 V do 5 V
• Próg wejściowy: 0 V do 2 V
• Maksymalna częstotliwość próbkowania: 1 GS/s
• Typowa długość rekordu: 1 MS
Wejścia i wyjścia cyfrowe:
• Używane w instrumencie ze statycznymi wejściami/wyjściami
• Kanały: 8
• Standard logiki wejść: TTL kompatybilny z 5 V
• Standard logiki wyjścia: 3,3 V LVTTL

Zaawansowane wyzwalanie:

• Źródła wyzwalania: kanały analogowe oscyloskopu, start generatora funkcyjnego, wejścia cyfrowe, cyfrowe wejścia/wyjścia, częstotliwość linii zasilającej, wyzwalanie zewnętrzne
• Tryby wyzwalania
o Normalny, automatyczny, wymuszony, pojedynczy
• Wyzwalacz analogowy
o Krawędź z histerezą
• Wyzwalacz cyfrowy
o Krawędź, poziom, wzór, usterka
• Wyzwalacz zewnętrzny:
o Wejście TTL kompatybilne z 5 V lub wyjście LVTTL 3,3 V
o Siła napędu 4 mA

Łączność:
• Urządzenie do komputera: USB 2.0 Hi-Speed
