NOWOŚĆ! Wskaźniki poziomu cieczy HCK-PP o wysokiej odporności chemicznej

W ofercie firmy Elesa+Ganter pojawił się nowy wskaźnik poziomu cieczy odporny na kwasy i zasady. Nowy produkt nosi oznaczenie HCK-PP i jest polecany do stosowania m.in. w branży spożywczej, ale także w pojemnikach do przechowywania odpadów nuklearnych.

„Kolumnowe wskaźniki poziomu cieczy z serii HCK należą do jednych z najbardziej uniwersalnych produktów tego typu na rynku. Stale rozszerzamy ich ofertę, by jak najlepiej dostosować ją do aktualnych potrzeb naszych Klientów. Wskaźniki HCK-PP polecamy szczególnie do stosowania wszędzie tam, gdzie wymagana jest wysoka odporność chemiczna poszczególnych elementów." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

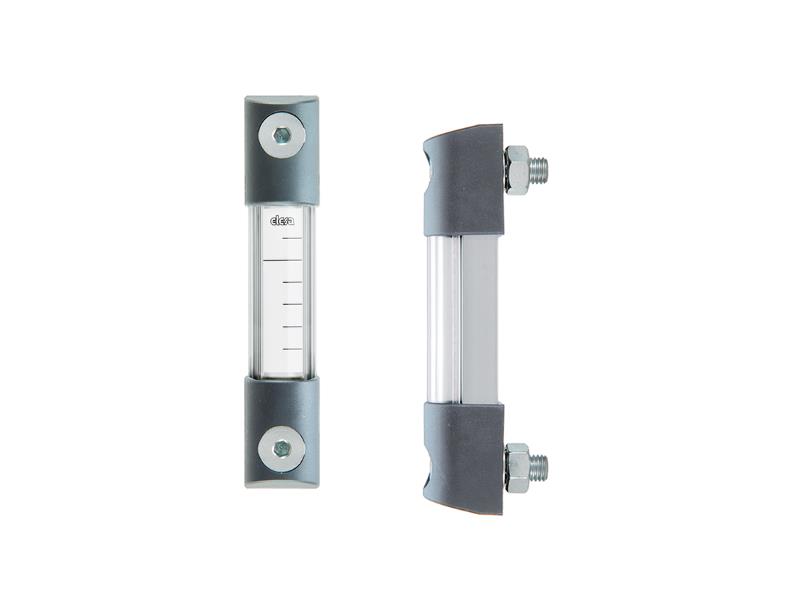

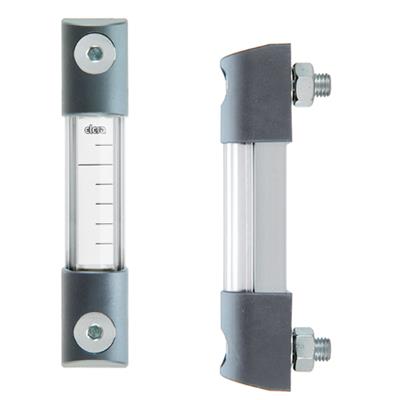

                                                  Rys. 1 HCK-PP

Nowe wskaźniki charakteryzują się modułową budową (rys. 2), składającą się z dwóch uchwytów, przykręcanych do ściany zbiornika za pomocą śrub, aluminiowej osłony, rury ze szkła bromowego, przez które przepływa ciecz oraz przezroczystego ekranu ochronnego wykonanego z poliwęglanu. Całość uzupełnia skalowany ekran kontrastowy z aluminium polakierowanego na biało, na którym przed montażem, może być naniesiony znacznik poziomu lub tekst. Wskaźnik jest dodatkowo uszczelniony za pomocą pierścieni uszczelniających, wykonanych z silikonu VMQ 70ShA zgodnego z FDA (FDA EU 21). Modułowość wskaźników umożliwia wykonanie ich na dowolną długość aż do 1500 mm.

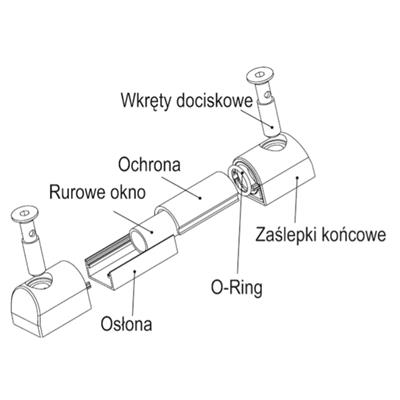

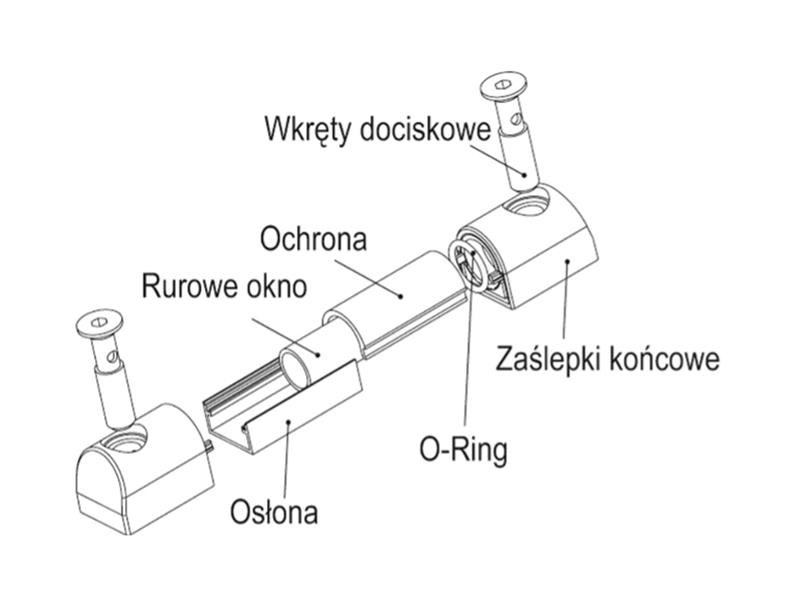

                                           Rys. 2 Modułowa obudowa

Polipropylenowe (Polipropylen PP) uchwyty, śruby wykonane ze stali nierdzewnej AISI 316, a także silikonowe pierścienie uszczelniające powodują, że wskaźnik poziomu HCK-PP jest odporny na kwasy, zasady oraz rozpuszczalniki. Takie zestawienie materiałowe produktu umożliwia jego zastosowanie min. w branży spożywczej, gdzie są wymagane wysokie standardy higieniczności. Konkretnym przykładem mogą być zbiorniki min. w zakładach takich jak:

• browary,
• gorzelnie,
• cukrownie
• słodownie

W tych miejscach podczas produkcji są wykorzystywane (w zależności od technologii i wymogów), takie substancje jak: ług sodowy, kwas azotowy czy kwas solny. Produkty te mogą być również zastosowane przez producentów: nawozów sztucznych, środków czystości, farb i lakierów, którzy używają różnych substancji chemicznych takich jak np. kwas siarkowy.

Szkło borokrzemowe, z którego wykonana jest rura wskaźnika, przez którą przepływa ciecz jest zdecydowanie mniej podatne na pęknięcia niż zwykłe szkło sodowo-wapniowe. Charakteryzuje się również ponad dwukrotnie niższym współczynnikiem rozszerzalności cieplnej, co także zwiększa jego wytrzymałość. Szacuje się, że różnica temperatur jaką może wytrzymać to nawet 170 °C. Szkło to, wykazuje również bardzo wysoką odporność chemiczną, dzięki czemu sprawdza się min. w pojemnikach do przechowywania odpadów nuklearnych. Znajdujący się w nim bor sprawia, że jest znacznie mniej rozpuszczalne niż większość znanych nam materiałów.

Przeprowadzone ciśnieniowe testy w ograniczonym czasie i temperaturze 23°C, którym zostały poddane wskaźniki z cieczami takimi jak: olej mineralny typu CB68, woda oraz roztwory na bazie wody i glikolu wykazały, że mogą one pracować przy ciśnieniach osiągających ponad 20 barów.

Wskaźniki są również odporne na oleje, wodę czy roztwory glikolu. Maksymalna temperatura pracy wskaźników to 80°C.

Sporą zaletą wskaźników HCK jest możliwość zastosowania zestawów do elektrycznej kontroli poziomu cieczy SLCK (Rys.3).

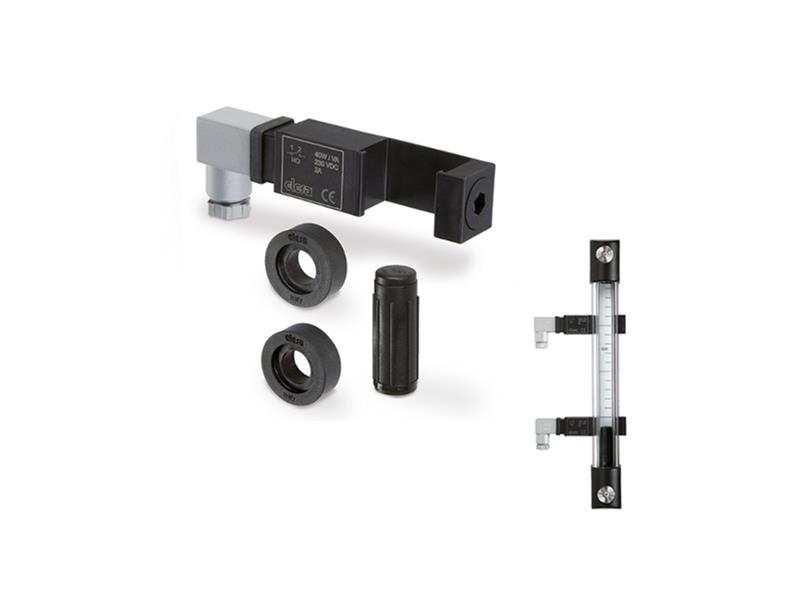

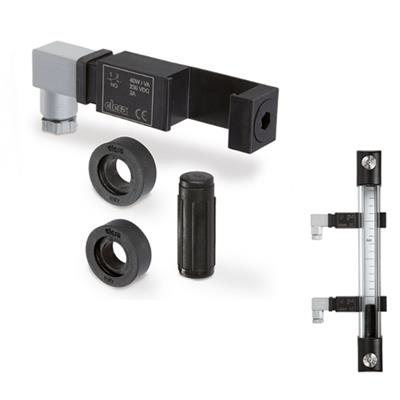

                                                     Rys. 3 Czujnik SLCK

Wskaźniki w różnych wariantach mogą być wyposażone w standardowe czujniki temperatur (praca do 80 °C) w wersji HCK-ST – HCK-STL oraz połączenie dwóch funkcjonalności: pomiaru temperatury i poziomu cieczy w wersja HCK-E – HCK-E-ST – HCK-E-STL (Rys. 4).

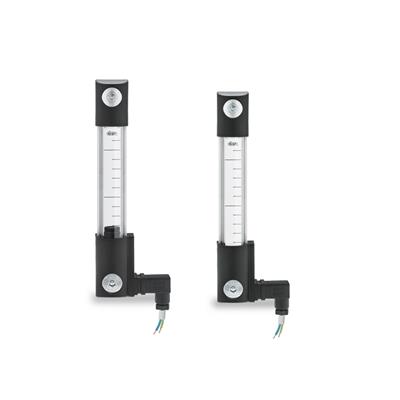

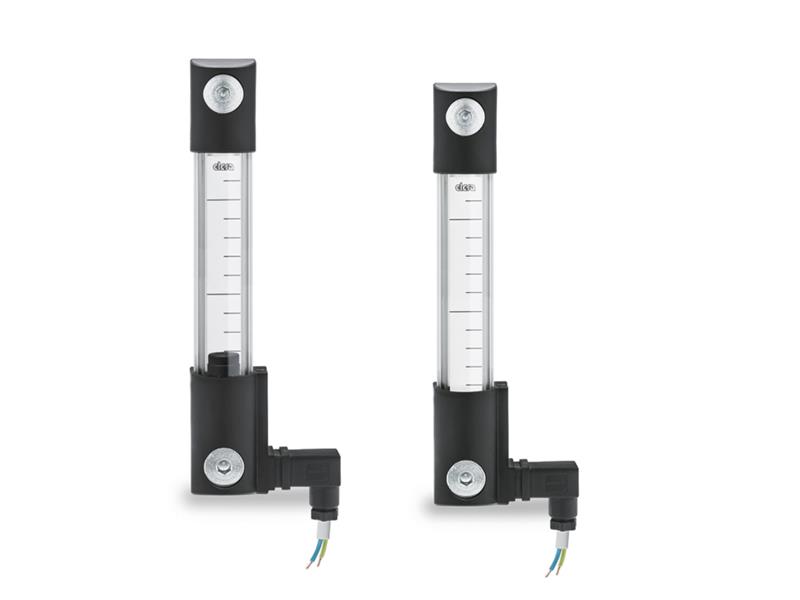

 Rys. 4 HCK z pomiarem temperatury i poziomu cieczy (po lewej) oraz z pomiarem temperatury (po prawej)

Produkty z serii HCK świetnie sprawdzają się w aplikacjach, w których stosowanie tradycyjnych rozwiązań (ze względu na warunki pracy) jest niemożliwe lub nakłada wiele ograniczeń. Dzięki zastosowanym materiałom wskaźniki te mogą być wykorzystywane do pracy z najróżniejszymi roztworami, w szerokim zakresie temperatur i ciśnień. W zależności od wersji, wskaźniki HCK mogą pracować w środowisku wymagającym zwiększonej odporności na korozję i czynniki chemiczne, mogą posiadać czujniki kontroli poziomu i temperatury. Niewątpliwą zaletą jest również możliwość dopasowania ich wysokości do konkretnych wymagań klienta.

Zachęcamy do zapoznania się z kartami katalogowymi naszych nowych produktów. Szczegóły techniczne oraz modele znaleźć można na naszej stronie internetowej. W przypadku pytań, prosimy o kontakt z naszymi doradcami technicznymi.

Zobacz film dotyczący zastosowań wskaźników HCK oraz zestawu SLCK:

Linki do kart katalogowych ze szczegółowymi danymi technicznymi znajdują się poniżej:

• HCK-PP – rekomendowane do kontaktu z kwasami i zasadami
• SLCK – Zestaw do elektrycznej kontroli poziomu cieczy dla wskaźników HCK/HCK-GL
• HCK – Kolumnowe wskaźniki poziomu
