Rozdział energii w „trzecim wymiarze“

Powrót do listy artykułów Aktualizowany: 2008-02-20

Konstruktorzy urządzeń rozdzielczych znajdują się pod ciągłą presją kosztów i czasu. Nowy system szyn zbiorczych Rittal RiLine60 gwarantuje szybki i prosty montaż, a zastosowanie pojedynczych i modułowych elementów konstrukcyjnych tworzy niezwykle elastyczne rozwiązanie.

Przy rosnących kosztach montażu i rozległej gospodarce magazynowej wymaga się stosowania odpowiednich komponentów, które:

są skonstruowane elastycznie i modułowo,

są proste w montażu i oszczędzają czas i tym samym koszty montażu,

zmniejszają różnorodność osprzętu i tym samym koszty magazynowania,

zapewniają indywidualizację rozwiązania.

Coraz bardziej zmieniają się w elektrotechnice komponenty w kierunku „technologii wtyku“. Czy są to zwykłe zaciski w szafie rozdzielczej, urządzenia rozdzielcze czy przystawki do urządzeń – muszą się łączyć na wtyk. Nowy system szyn zbiorczych firmy Rittal RiLine60 łączy w sobie komponenty modułowe i elastyczną technologię do mocowania i montażu systemowego. Dla płaskich szyn miedzianych dostępny jest uchwyt szyn zbiorczych, który zarówno pasuje do różnych wymiarów szyn zbiorczych. Na pomoc konstruktorowi urządzeń rozdzielczych przychodzi to, że zintegrowane dopasowanie przekroju może uchwycić trzy różne „wymiary“. Bez dodatkowego materiału i kosztów dają się jednym chwytem ujmować przekroje o wymiarach od 15x5 do 30x10 mm (rys. 1). Za pomocą suwaka wykonywane jest wyrównanie wysokości przy szynach 5 mm. Zintegrowany blok nastawczy dopasowuje się automatycznie do szerokości (15, 20, 25 i 30 mm).

Dla (opatentowanych) szyn miedzianych w formacie PLS firmy Rittal dostępne są uchwyty szyn zbiorczych w nowej konstrukcji funkcjonalnej do 800 lub 1600A (rys. 2). Dzięki nowemu systemowy ryglowania szyny PLS można bardzo prosto wkładać i wygodnie montować. Przy pomocy uniwersalnej koncepcji wanny podłogowej uchwyt na szyny płaskie oraz szyny PLS Rittal dają się elastycznie uzupełniać w całym zakresie prądów do 1600 A. Kolejną korzyść uzyskuje się dzięki prostemu i szybkiemu montażowi za pomocą śrub samogwintujących. Otwory mocowania są przy tym wykonane w siatce 25 mm. Uchwyt szyn zbiorczych RiLine60 firmy Rittal został poddany próbie kontroli pod względem odporności na zwarcia wg normy DIN EN 60 439-1.

Dzięki szczelnemu połączeniu z wanną podłogową, pokrywą zewnętrzną i pokrywą szyn to idealna jednostka zapewniająca optymalną ochronę przed dotykiem. Wanna podłogowa posiada przy tym nową podwójną funkcję: chroni przed dotykiem i z dodatkowym profilem wzmacniającym, służy jako podstawa mocowania dla nowych adapterów Rittal RiLine60 OneTurn z techniką zawieszania. Profil pokrywowy można przycinać według indywidualnych potrzeb oraz w łatwy sposób zamontować na profilu wanny podłogowej, obojętnie czy posiada ona profil wzmacniający czy nie. Także w przypadku pokrywy zewnętrznej oszczędza się cenny czas montażowy, przy czym zatrzaski mocowane są bezpośrednio na uchwycie szyny zbiorczej.

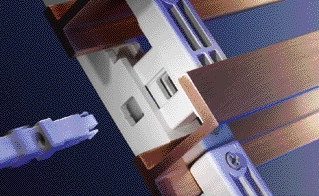

rys.1	Jeden uchwyt dla przekrojów o wymiarach od 15x5 do 30x10 mm	rys.2	Uchwyt dla szyn miedzianych do 800 lub 1600A

Linia przystawek przyłączeniowych okazuje się bardzo różnorodna. Dzięki sześciu stopniowanym wielkościom konstrukcyjnym od 63 do 1600 A dysponuje się zawsze pasującymi wielkościami konstrukcyjnymi. Wszystkie warianty dostępne są z funkcją przecinania ściernicą, uniwersalnie wraz z prostymi w obsłudze zaciskami ramowymi w technice wkrętów do 300 mm2. Ponadto dostępne są dwa warianty dla płaskowników miedzianych w postaci płytek do 800 lub 1600 A, które dają się dopasować indywidualnie do różnych odstępów pomiędzy środkami faz. Pokrycie posiada możliwość przesuwania z wyraźną pozycją blokowania. Ponadto umożliwia uzyskanie stopnia ochrony IP2X. Przystawki sprzętowe oferują indywidualną modułowość dla kombinacji rozruszników silników z różnymi technikami łączenia, o szerokości 45 mm i 55 mm do maksymalnie 65 A. Całkowicie nową zaletą oferowaną w tym systemie jest oddzielenie przystawki urządzenia i ramy nośnej urządzenia.

Rittal RiLine60 oferuje przystawki sprzętowe alternatywnie w dwóch technikach mocowania jako przystawki typu OneMove lub OneTurn. Oba systemy posiadają identyczną technologię platformową. Zarówno różnorodność posiadanych szerokości, mechaniczna konstrukcja kombinacji rozdzielczych i sprzętowych, jak i ich techniki przyłączeniowe, są w obu systemach takie same. To ułatwia ich magazynowanie, całą konstrukcję systemu oraz oprogramowanie.

W wariancie przystawki OneTurn z mocowaniem wanny podłogowej przystawki sprzętowe mocowane są bezpośrednio na bazie systemowej Rittal RiLine 60 (rys. 3) – niezależnie od przekroju szyn zbiorczych. Kolejną zaletą jest ochrona przed dotykiem poprzez szczelne zamknięcie. Ten nowy rodzaj mocowania przystawki minimalizuje wymagane nakłady montażowe poprzez doskonałe przełożenie dźwigni przy tym samym nacisku kontaktowym. W drugim wariancie (przystawka OneMove) do montażu przez nakładanie otrzymuje się zwykłą technikę o rozszerzonych opcjach (rys. 4). Przystawki sprzętowe, ze wzmocnionymi stalą stopami zaciskowymi do montażu przez nakładanie, przygotowane są na 5 i 10 mm grubości szyn w jednym wykonaniu. Przy zastosowaniu systemowej wanny podłogowej użytkownik otrzymuje także pełną, szczelną ochronę przed dotykiem, ponieważ obudowa u góry zatrzaskuje się w profilu wanny podłogowej.

Także w zakresie budowy sprzętu RiLine 60 Rittal wybrał innowacyjną drogą. Zarówno przystawki sprzętowe jak i elementy nośne sprzętu dają się dowolnie uszeregować w szerokościach konstrukcyjnych 45 i 55 mm. Dla umieszczonego z boku przełącznika pomocniczego dostępna jest listwa wtykowa 10 mm, która może zostać dowolnie często montowana po obu stronach. W prosty sposób - poprzez spin połączeniowy łączone są jednostki funkcyjne a później moduły. Dla przyłączenia sprzętu trzy techniki spełniają wszystkie wymagania użytkowników. Ten klasyczny rodzaj dostępny jest z seryjnie montowanymi przewodami przyłączeniowymi do 32 lub 65 A. Oferujemy przystawki z elastycznym zaciskiem ze sprężyną naciągową dla 6 mm2 (32 A) lub 16 mm2 (65 A). Szczególnie szybko można budować takie rozwiązanie w wykonaniu z gniazdem wtykowym i blokiem wtyczek wyjściowych z możliwością przyłączenia do 3 głównych i 8 pomocniczych przewodów.

Rozbudowa sprzętu odbywa się w wykonaniu podstawowym bez ramy nośnej bezpośrednio na przystawki sprzętowe. Jednak za pomocą oddzielnej ramy nośnej użytkownik może jednak wyposażać nowe przystawki sprzętowe Rittal RiLine60 w prosty sposób i uzyskuje przez to minimalny czas przestojów podczas wymiany sprzętu przez oddzielanie ramy nośnej od przystawki sprzętowej. Szyny zbiorcze zostają przy tym zawsze zakryte w sposób chroniący przed dotykiem, także w przypadku konserwacji, przez przystawkę sprzętową. Nowy blok pin uzupełnia profil ochronny szyny i oferuje pewne wsparcie styczników w czasie kombinacji styczników rozruchowych i nawrotnych.


rys.3	Przystawki sprzętowe montowane bezpośrednio na bazie systemu RiLine 60	rys.4	Montaż przez nakładanie z rozszerzonymi opcjami

Tak zwane przystawki CB do 630 A otrzymuje się teraz w nowym projekcie z wpustami przesuwnymi. Wszystkie dostępne na rynku przełączniki mocy są w ten sposób wygodnie, prosto i szybko montowane. Do tego montuje się tylko wpust przesuwny na przyrządzie rozdzielczym, wsuwa się tak przygotowany przyrząd rozdzielczy w rowek prowadzący i zabezpiecza się konstrukcję za pomocą łączonego na wtyk oporu krańcowego – i gotowe. Dzięki tej nowej technologii nie trzeba poszukiwać odpowiednich przejść gwintowych. Także tu przekonuje technika połączeniowa do 250 A poprzez wygodny zacisk ramowy i do 630 A z połączeniem sworzniowym. Już wstępnie przygotowane kątowniki Z minimalizują ogromnie czasy montażowe, ponieważ kosztowne, indywidualne przygotowywanie części połączeniowych przez użytkownika nie jest konieczne. Dla zwiększonego bezpieczeństwa i odporności na zwarcie szyny kontaktowe w pełni przegrodzone są osadzone w odpowiedniej obudowie przystawki.

W całym systemie szyn zbiorczych 60 mm stosowane jest nie zawierające fluorowców tworzywo sztuczne z ochroną przeciwpożarową zgodny z UL 94-V0.
