WYŁĄCZNIKI BEZPIECZEŃSTWA Z ODDZIELNYM AKTYWATOREM ORAZ RYGLEM

Maszyny, które po wyłączeniu wciąż stanowią zagrożenie, często są elementem złożonej linii produkcyjnej. Osłony bezpieczeństwa uniemożliwiają operatorom dostęp stref niebezpiecznych, aż do chwili kompletnego unieruchomienia maszyn.

Krańcowe przełączniki bezpieczeństwa wyposażone w funkcję ryglowania, gwarantują brak możliwości otwarcia furtki, osłony lub drzwi chroniących przed dostępem do strefy zagrożenia, dopóki istnieje tam ryzyko zaistnienia niebezpiecznej sytuacji.

W procesach produkcyjnych, krańcowe przełączniki bezpieczeństwa realizują przeważnie trzy główne funkcje:
1. Umożliwiają uruchomienie maszyny bądź linii produkcyjnej, w chwili zamknięcia i zaryglowania osłon bezpieczeństwa
2. Blokują maszynę lub linię produkcyjną w chwili otwierania osłony bezpieczeństwa
3. Monitorują pozycję osłon bezpieczeństwa oraz rygla

Urządzenia z serii SLK, umożliwiają użytkownikowi realizację funkcji bezpieczeństwa, w zgodności z normami PN-EN 1088, PN-EN ISO 12100-1, 12100-2 oraz dyrektywą maszynową 2006/42/WE

Opis systemu
Wyłączniki ryglowane typu SLK firmy BERNSTEIN dostępne są w wersji z zamkiem blokowanym sprężynowo i magnetycznie. Oddzielny aktywator jest dopasowany konstrukcyjnie do kształtu osłony bezpieczeństwa. Siła oddziałująca na blokadę przeniesiona zostaje na osłonę bezpieczeństwa, a informacja o zaryglowaniu przekazana do systemu bezpieczeństwa.
Za sprawą potrójnego kodowania, aktywator zapewnia wysoki poziom bezpieczeństwa przeciwko nieuprawnionemu dostępowi. Rygiel przemysłowy wraz z przełącznikiem pozycyjnym bezpieczeństwa jest zintegrowany w obudowie wyłącznika. Aby blokować aktywator, połączony z mechanizmem przełączającym niezbędne jest ryglowanie, realizowane przez zamek sprężynowy lub elektromagnetyczny.

Sposoby blokowania (ryglowania).
Sprężynowe
Rygiel zostaje uruchomiony, gdy aktywator trafi na swoje miejsce. Rygiel jest odblokowywany, gdy zasilony zostanie elektromagnes, wtedy możliwe jest otwarcie osłon bezpieczeństwa.

Magnetyczne
Rygiel jest odblokowywany, gdy elektromagnes odłączony zostanie od zasilania co umożliwia otwarcie osłon bezpieczeństwa.

Bezpieczeństwo pracy
Aktywator wykonany ze stali nierdzewnej, gwarantuje niezawodność, a jego kodowanie uniemożliwia obejście systemu. Aktywator promieniowy doskonale się sprawdza przy zabezpieczaniu bramek dostępowych o mniejszej szerokości.

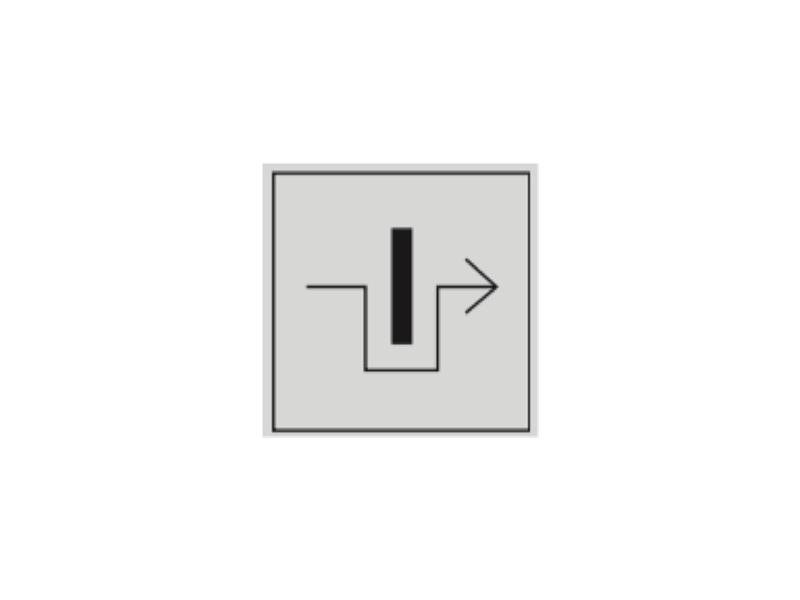

Nowy symbol, zgodny z PN-ISO 14119 dla styków blokujących: Styki oznaczane tym symbolem na diagramach działania styków w funkcji przemieszczenia aktywatora w instrukcjach obsługi i instalacji są stykami z wymuszonym otwieraniem, które monitorują pozycję blokującą.
