Zastosowanie elementów Elesa+Ganter w przyrządach spawalniczych firmy Q4W

W obliczu nieustannie rozwijającego się, dynamicznego środowiska przemysłowego, gdzie precyzja i niezawodność stają się filarami sukcesu w procesach spawalniczych, firma Q4W zyskuje uznanie jako pionier w projektowaniu i produkcji zaawansowanych przyrządów spawalniczych. W realizacji swoich ambitnych celów, Q4W nie stoi jednak samotnie – kluczowym elementem ich sukcesu okazuje się partnerstwo z Elesa+Ganter Polska, która dostarcza wysokiej jakości elementy stanowiące ważny czynnik przy tworzeniu niezawodnych i precyzyjnych narzędzi.

Firma Q4W specjalizuje się w trzech kluczowych obszarach działalności tj.:

• kształceniu oraz certyfikacji spawaczy, zapewniając wysoką jakość edukacji i umiejętności, niezbędnych w dzisiejszym dynamicznym środowisku przemysłowym
• projektowaniem i wykonawstwie przyrządów spawalniczych, dostarczając innowacyjne rozwiązania dla profesjonalnych warsztatów spawalniczych
• spawaniu aluminium i stali nierdzewnej.

Dzięki temu firma Q4W stanowi kompleksowe wsparcie dla branży spawalniczej, łącząc w sobie edukację, inżynierię oraz produkcję w celu dostarczenia najwyższej jakości usług i produktów.

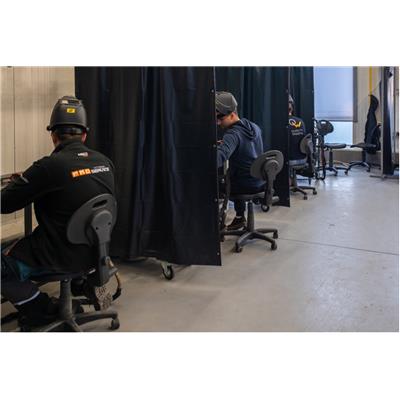

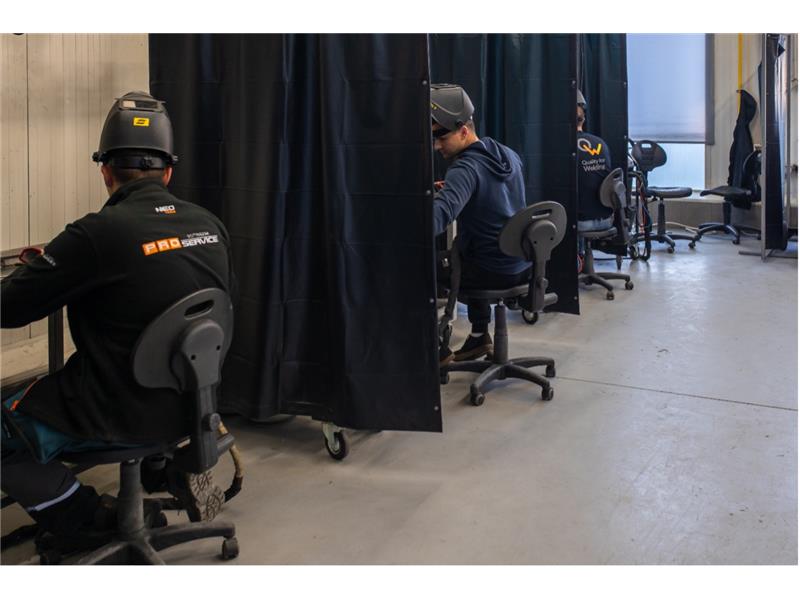

                                 Rys. 1 Centrum szkolenia spawaczy firmy Q4W

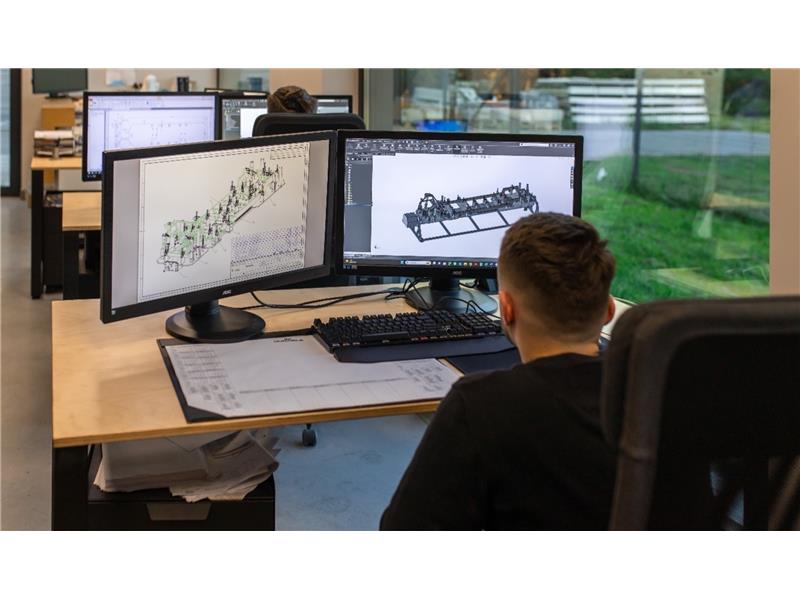

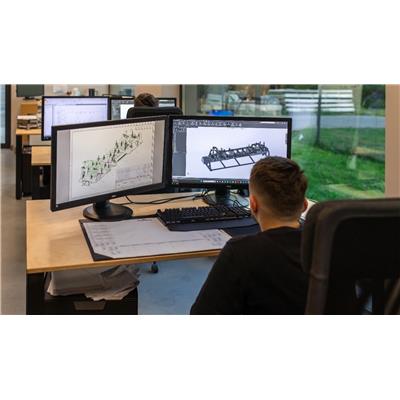

                                       Rys 2. Biuro konstrukcyjne firmy Q4W
                                Główny konstruktor Tomasz Szafran nadzorujący projekt

W przyrządach do spawania ram pojazdów elektrycznych (Rys 3 i 4), konstruktorzy firmy Q4W wykorzystują wysokiej jakości rozwiązania od Elesa+Ganter.
„Szczególnie istotnymi elementami przy produkcji ram pojazdów elektrycznych są dociski, napinacze oraz zapięcia. Dzięki integracji elementów Elesa+Ganter, przyrządy spawalnicze Q4W nie tylko zapewniają precyzyjne i stabilne mocowanie, ale również gwarantują niezawodność i trwałość, spełniając najwyższe oczekiwania klienta." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

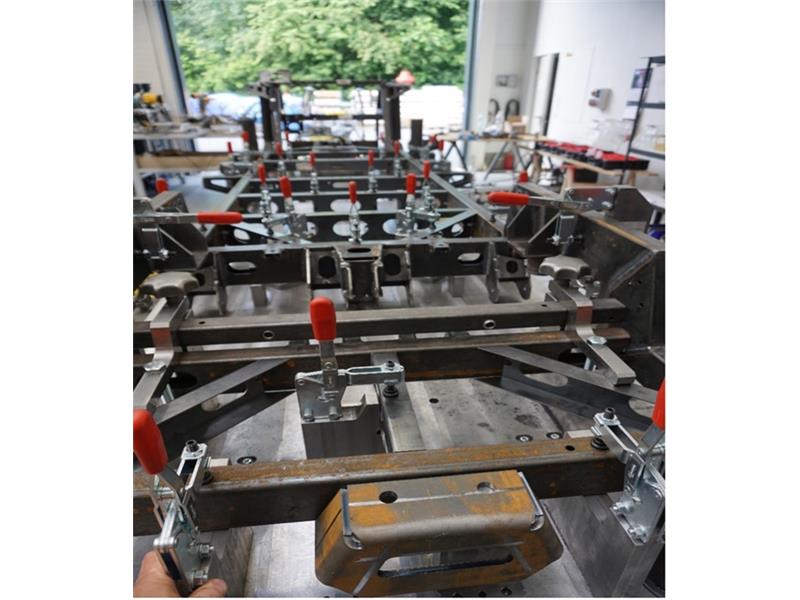

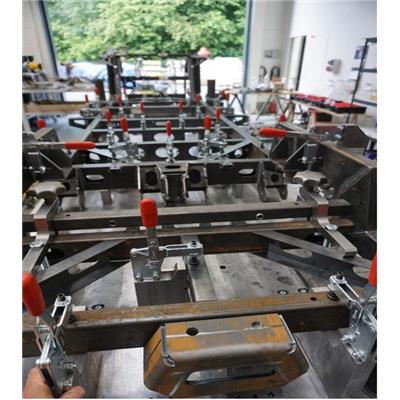

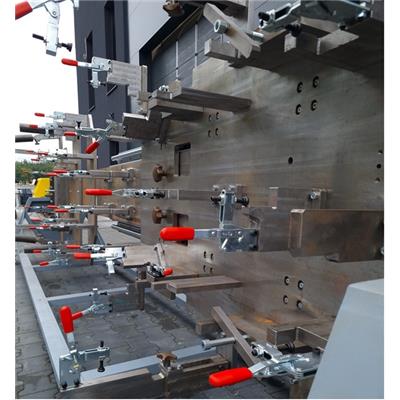

                            Rys. 3 Przyrząd do spawania ram pojazdów elektrycznych

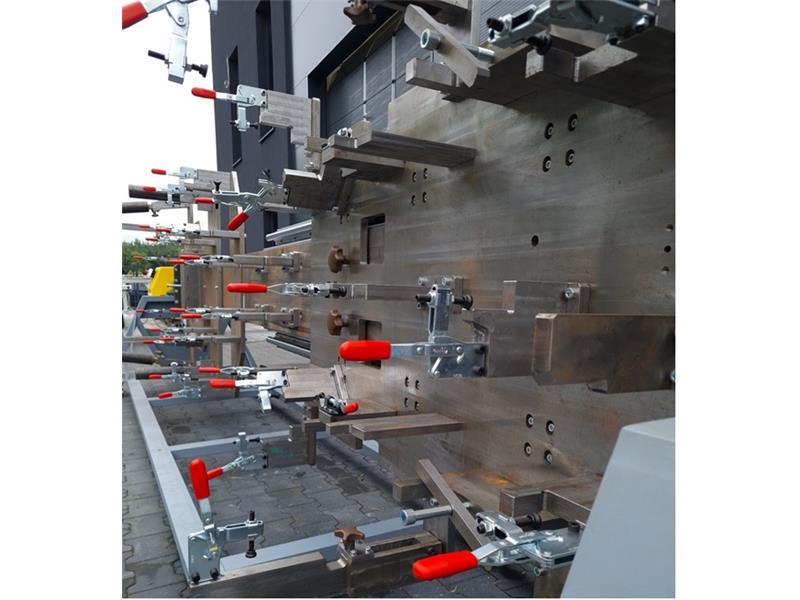

                                Rys. 4 Przyrząd do spawania ram pojazdów elektrycznych

Aby zagwarantować pewność mocowania detali w przyrządzie, konstruktorzy firmy Q4W zdecydowali się m.in. na dociskacze spawalnicze GN 810-230, które posiadają aż 2000 N siły przytrzymania. Dzięki tym parametrom dociskacze GN 810-230 idealnie nadają się do opisanego zastosowania.

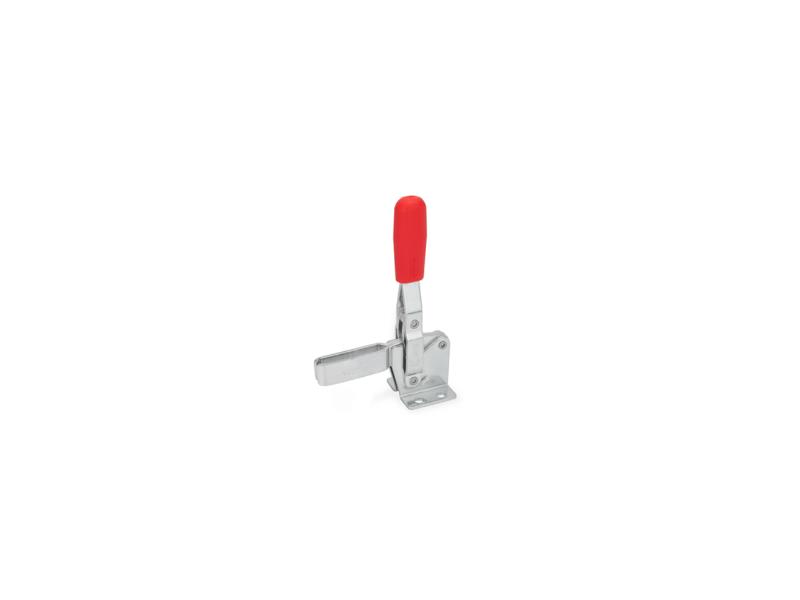

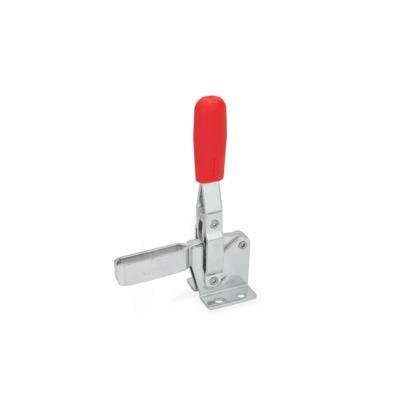

                            Dociskacze z serii GN 810 z przylgą pionową lub poziomą

W przyrządach, które wykonują obrót zostały zastosowane dociskacze z serii GN 810.3 z dodatkową blokadą, która zapobiega odblokowaniu dociskacza, podczas gdy operator obraca przyrząd.

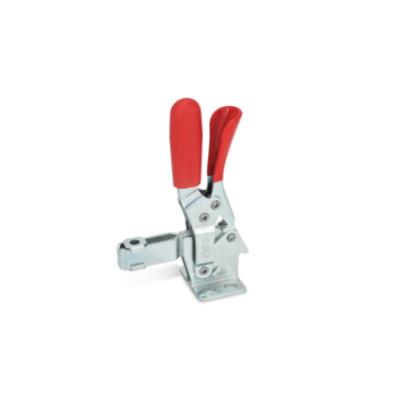

                                    Dociskacze GN 810.3 z dodatkową blokadą

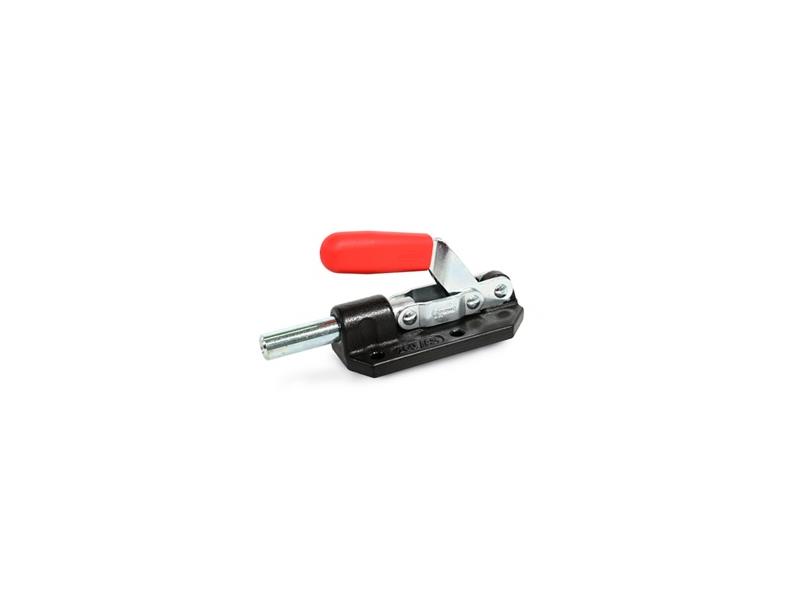

Ponadto w niektórych miejscach przyrządu, gdzie istniała potrzeba zwiększenia siły przytrzymania, zastosowano napinacz suwakowy GN 842-360-AS, który dysponuje siłą przytrzymania rzędu 5600 N. Wynika to między innymi z faktu, że korpus tego napinacza wykonany jest z kutej stali, co znacznie zwiększa jego wytrzymałość.

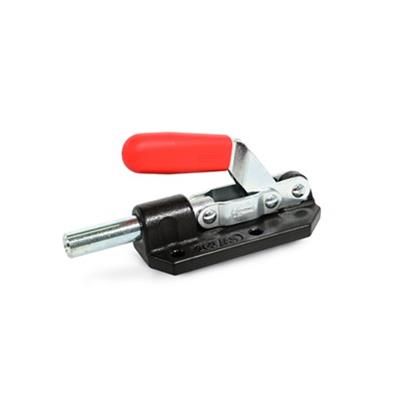

                                     Napinacze suwakowe GN 842 typ ciężki

Oprócz zastosowania docisków spawalniczych, firma Q4W stosuje również inne standardowe elementy Elesa+Ganter, które pozwalają na precyzyjny montaż oraz stabilne mocowanie detalu w przyrządzie m.in.: śruby dociskowe oraz pokrętła.

Ze względu na wymagane wysokie siły docisku, odporność na wysokie temperatury i odpryski, zamiast standardowych śrub dociskowych z poduszką gumową, w projekcie realizowanym przez Q4W zostały zastosowane śruby dociskowe GN 802. Tu zarówno śruba, jak i stopka są wykonane ze stali. Oba elementy są łączone poprzez pierścień zatrzaskowy w stopce. Połączenie to umożliwia również wahliwość stopy, co pozwala na jej dopasowanie do powierzchni dociskanej.

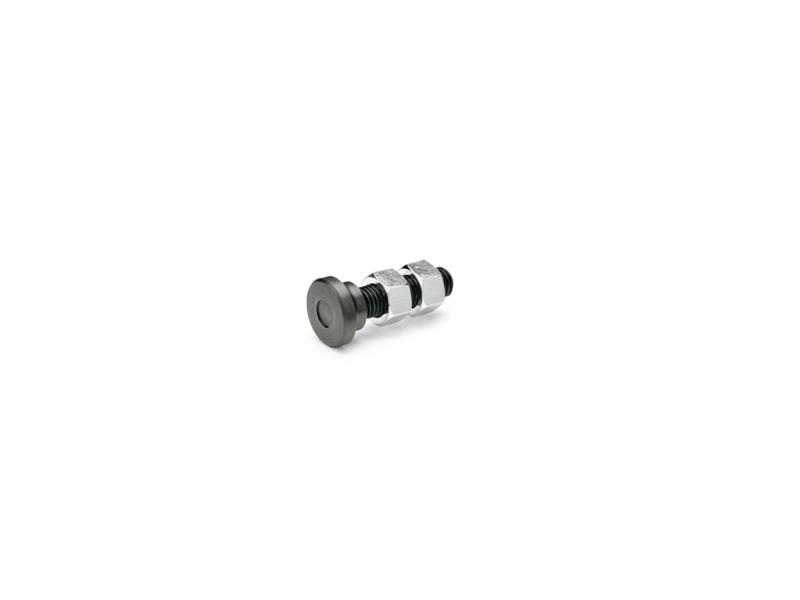

                                                Śruby dociskowe GN 802

Ze względu na ryzyko uderzenia ramy przy wyciąganiu jej z przyrządu oraz na występujące odpryski oraz wysoką temperaturę, konstruktorzy Q4W zdecydowali się zastosować żeliwne pokrętło DIN 6336.

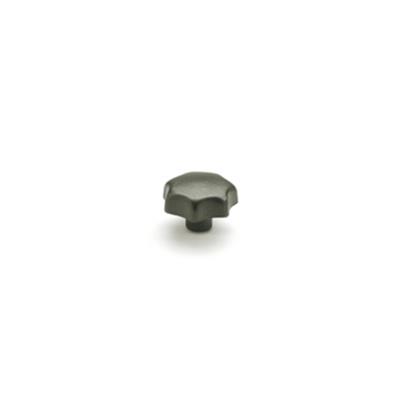

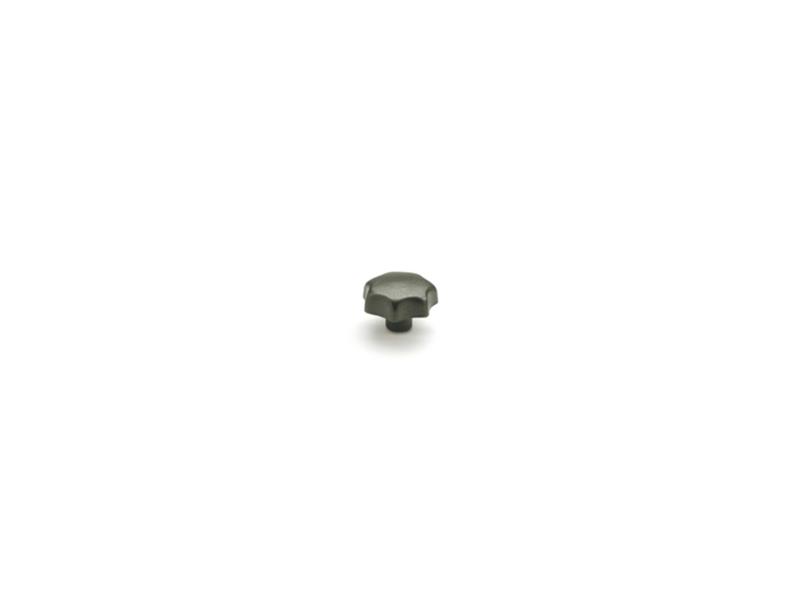

                                                       Pokrętła DIN 6336

Zastosowanie standardowych elementów firmy Elesa+Ganter pozwoliło stworzyć firmie Q4W najwyższej jakości przyrządy spawalnicze. Dzięki profesjonalnej obsłudze doradców technicznych Elesa+Ganter, konstruktorzy mają pewność, że dobrane przez nich produkty spełnią wymagania projektu.



Linki do stron katalogowych opisywanych produktów znajdują się poniżej:

• Dociskacze z serii GN 810
• Dociskacze GN 810.3
• Napinacze suwakowe GN 842
• Śruby dociskowe GN 802
• Żeliwne pokrętło DIN 6336



ELESA+GANTER®

ELESA+GANTER jest spółką joint-venture, stworzoną przez dwóch liderów w branży standardowych elementów maszyn: Elesa S.p.A (Monza, Milano, Italy) i Otto Ganter GmbH & Co. KG (Furtwangen, Germany).

ELESA+GANTER® to ponad 85 000 standardowych elementów i części do maszyn i urządzeń oraz wiele produktów specjalnych wykonywanych pod określone, specyficzne wymagania klienta. Elementy standardowe Elesa+Ganter® łączą w sobie zarówno najwyższą jakość, funkcjonalność, innowacyjność, jak i dbałość o wzornictwo. Potwierdza to ponad 180 patentów i zastrzeżonych wzorów oraz ponad 50 nagród z najbardziej prestiżowych światowych wystaw i konkursów w dziedzinie wzornictwa przemysłowego m.in. „International Forum Design Award", „Compasso d'Oro" w Mediolanie czy „Design Center" w Stuttgarcie. Wszystkie produkty E+G produkowane są zgodnie z normą ISO 9001:2008 oraz normą środowiskową ISO 14001:2004.

Światowa sieć dystrybucji produktów Elesa+Ganter obejmuje 70 krajów.

ELESA+GANTER Polska Sp. z o.o. jest częścią grupy ELESA+GANTER® i zajmuje się dystrybucją produktów rodzimej marki. Wykwalifikowana kadra i magazyn w Polsce gwarantują oprócz najwyższej jakości produktów, doradztwo techniczne u klientów, profesjonalną i szybką obsługę sprzedażową (40 000 elementów E+G dostarczane jest w systemie 24h z magazynu w Polsce).

Więcej informacji o firmie i jej ofercie, katalog produktów, tabele wymiarów, darmowe pliki 2D i 3D do pobrania, a także sklep internetowy znajdują się na stronie: www.elesa-ganter.pl.

Szczegółowe informacje o nowościach i zastosowaniach produktów E+G można także przeczytać w Magazynie dla Konstruktorów na stronie info.elesa-ganter.pl.
