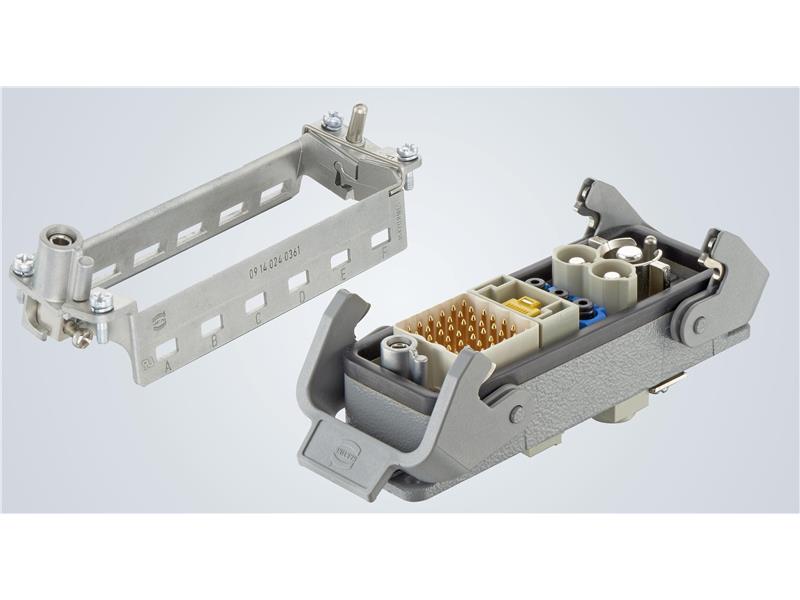

Han-Modular ramka zawiasowa plus

Najnowsza ramka zawiasowa dla Han-Modular® ułatwia montaż oraz redukuje koszty
Montaż modułów jest intuicyjny i łatwy, wykonanie ramki zostało zoptymalizowane.

HARTING poszerzył ofertę dobrze znanego systemu Han-Modular® o nową wersję „ramki zawiasowej plus", ramka została uzupełniona o dodatkową sprężynę ze stali nierdzewnej która odpowiada za blokadę ramki zarówno w pozycji zamkniętej jak i otwartej, dodatkowo zoptymalizowane zostały również inne cechy ramki. Dzięki tym zmianom montaż stał się szybszy i jeszcze bardziej efektywny.

Montaż modułów w nowej wersji ramki jest ułatwiony ze względu na działanie sprężyny utrzymującej ramkę w pozycji zamkniętej jak i otwartej. Wsunięcie modułów do ramki jest szybsze dzięki specjalnie wyprofilowanym krawędziom otworów montażowych. Zostały one zmodyfikowane w taki sposób, że położenie modułów centruje się w czasie zamykania ramki. Podczas zamykania ramki występuje wyraźnie słyszalne "kliknięcie" oznaczające że ramka została zamknięta we właściwy sposób. Zastosowanie sprężyny sprawia że używanie dodatkowych elementów blokujących nie jest już konieczne.

Wyraźne oznakowanie pozycji na ramce jest bardzo dużym wsparciem. Wszystkie pozycje modułów (A...F) są doskonale widoczne a dodatkowe znakowanie za pomocą czarnego trójkąta wskazuje właściwe położenie modułu w ramce.

Dotychczasowy kształt ramki zawiasowej został zachowany, zostały dodane nowe funkcjonalności tak aby zapewnić jeszcze większą stabilność mechaniczną oraz całkowitą kompatybilność z wszystkimi modułami serii Han-Modular® oraz poprzednim wykonaniem ramek, będących rynkowym standardem wśród złączy przemysłowych.

Użytkownicy mogą wybierać spośród ponad 100 modułów obsługujących m.in. zasilanie, sygnały, przesył danych. Wszystkie moduły mogą być stosowane w nowych ramkach bez żadnych wyjątków. Istotne korzyści montażowe takie jak skrócenie i ułatwienie montażu przekłada się na redukcję kosztów. Opracowując nową wersję ramki zawiasowej, prace projektowe były prowadzone tak aby "dobre uczynić jeszcze lepszym", wprowadzone zmiany spowodowały że po raz kolejny HARTING ustanawia nowe, wiodące rozwiązanie.

Więcej informacji o systemie Han-Modular: http://www.harting.pl/hanmodular
