NOWOŚĆ! Dźwignie mimośrodowe zaciskowe, dwustronne GN 9027

Mocowanie przedmiotu to proces, który można realizować na wiele sposobów. Firma Elesa+Ganter wprowadziła nowość do swojej oferty – dźwignie mimośrodowe zaciskowe dwustronne serii GN 9027 (Rys.1). Rozwiązanie to zaprojektowane zostało z myślą o mocowaniu komponentów maszyn z wykorzystaniem dużych sił zaciskowych, a samo mocowanie może odbywać się poprzez ruch dźwigni w obu kierunkach.

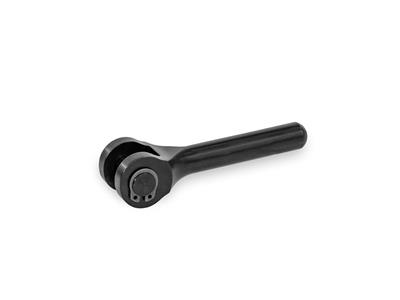

Rys. 1. Dźwignia mimośrodowa zaciskowa dwustronna GN 9027

Nowe dźwignie zaciskowe serii GN 9027 składają się z ramienia z krzywką mimośrodową, sworznia obrotowego oraz opcjonalnie podkładki oporowej. Wszystkie części są wykonane z hartowanej stali oksydowanej na czarno. Dostępne są dwa typy dźwigni w czterech rozmiarach każdy (Rys. 2):

• Typ A: bez podkładki oporowej
• Typ B: z podkładką oporową

Zastosowana podkładka oporowa przejmuje i przekazuje siły osiowe, rozkłada równomiernie nacisk na powierzchnię oraz chroni powierzchnię dociskanego przedmiotu przed uszkodzeniem.

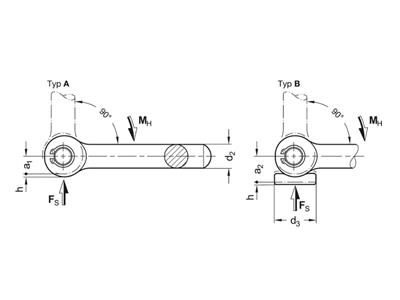

Rys. 2. Typy dźwigni mimośrodowych GN 9027

Zasada działania mimośrodu zastosowanego w dźwigni GN 9027 daje dwie korzyści: dużą siłę zacisku Fs – max 34 [kN] oraz samohamowność. Podczas zaciskania na śrubę zaciskową oraz miejsce zaciskowe nie oddziałują momenty skręcające, a jedynie siła osiowa. Konstrukcyjnie dźwignie zostały dopasowane do współpracy ze śrubami oczkowymi DIN 444 lub GN 1524. Dodatkowo dźwignię można przedłużyć za pomocą profilu rurowego lub ustawić w żądanej pozycji zaciskania, wykorzystując młotek z miękką główką (Rys. 3).

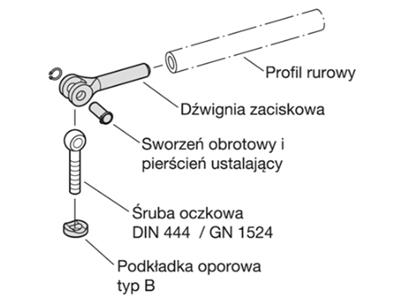

Rys. 3. Przykład montażu dźwigni mimośrodowych GN 9027

Dźwignie mimośrodowe zaciskowe dwustronne GN 9027, to kolejne unikatowe rozwiązanie w grupie elementów maszyn. Zastosowanie dźwigni umożliwia mocowanie i zwalnianie detali jednym ruchem ręki. Dzięki swojej budowie umożliwiają mocowanie komponentów maszyn z wykorzystaniem dużych sił zaciskowych. Idealnie sprawdzą się np. przy:

• dociskaniu i unieruchamianiu obrabianego detalu na stole roboczym;
• oprzyrządowaniu montażowym;
• blokowaniu pozycji modułów maszyn;
• ustalaniu położenia stołów roboczych;
• montażu różnego rodzaju matryc;
• blokowaniu położenia prowadnic.

Link do stron katalogowych znajduje się poniżej:

• GN 9027-B Dźwignie mimośrodowe zaciskowe dwustronne z podkładką oporową
• DIN 444 Śruby oczkowe
• GN 1524 Śruby oczkowe
