NOWOŚĆ! Uchwyty czujników do dociskaczy szybkomocujących

Dociskacze szybkomocujące to kluczowe narzędzia stosowane w różnych gałęziach przemysłu, umożliwiające szybkie, pewne i powtarzalne mocowanie elementów. Ich zastosowanie obejmuje m.in. obróbkę metali, drewna, tworzyw sztucznych oraz montaż i spawanie konstrukcji.

Wraz z rozwojem grupy dociskaczy pojawiły się nowe modele oraz akcesoria, które podnoszą standardy w zakresie wygody i bezpieczeństwa użytkowania. Najnowsze modele dociskaczy zostały opisane w artykule Pewność zamocowania, czyli nowe dociskacze szybkomocujące GN 810.3 i GN 810.4. Oba modele wyróżniają się dodatkową funkcją blokady, co zwiększa bezpieczeństwo użytkownika, eliminując ryzyko przypadkowego zwolnienia docisku.

Kolejną innowacją wprowadzoną przez Elesa+Ganter w dociskaczach szybkomocujących są uchwyty czujników GN 801.3 oraz GN 801.4 (z czujnikiem/bez czujnika). Umożliwiają one łatwe i precyzyjne zamocowanie czujników w dociskaczach, co pozwala na automatyzację procesów i zwiększenie kontroli nad ich położeniem. Dzięki temu można monitorować stan docisku w czasie rzeczywistym w procesie produkcyjnym, co znacząco zwiększa bezpieczeństwo i niezawodność operacji (Rys. 1)

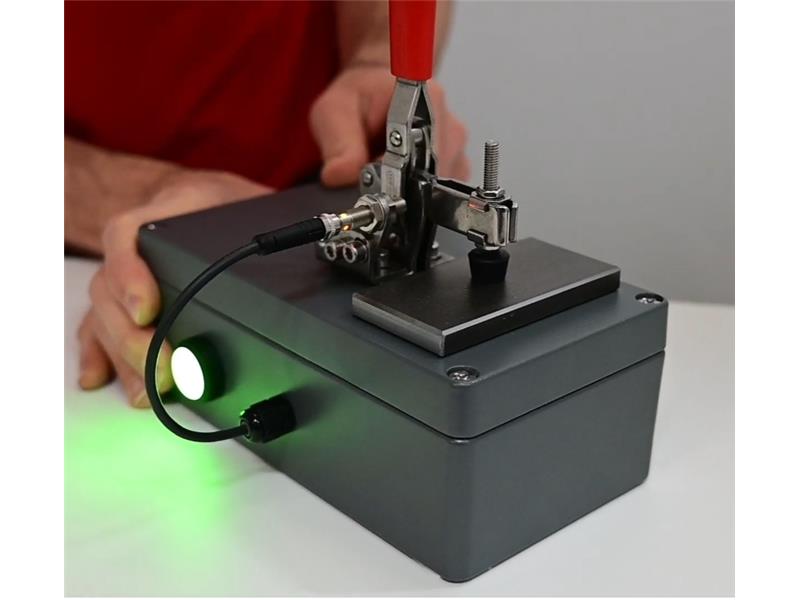

Rys. 1 Uchwyty czujników GN 801.3 oraz GN 801.4.

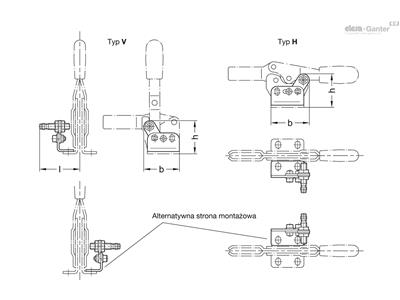

Uchwyty czujników są kompatybilne zarówno z dociskaczami pionowymi, jak i poziomymi o wielkościach 130 i 230. Są dedykowane do docisków z przylgą poziomą (GN 810.3), jak i do tych z przylgą pionową (GN 810.4). Montaż uchwytów jest szybki i intuicyjny. Kątownik montażowy pozwala zamontować czujnik po obu stronach dociskacza. Czujnik jest wkładany do otworu w uchwycie montażowym zgodnie z wybraną stroną, a jego głębokość jest regulowana i ustalana za pomocą nakrętek. Regulacja następuje w taki sposób, aby dźwignia zaciskowa niezawodnie przełączała go w pozycji otwartej i zamkniętej dociskacza. Czujnik wyposażony jest w trójstykowe złącze M8, działa w zakresie napięcia stałego 10-36 V i sygnalizuje prawidłowe położenie zacisku zarówno za pomocą diody LED, jak i sygnału elektrycznego (Rys. 2).

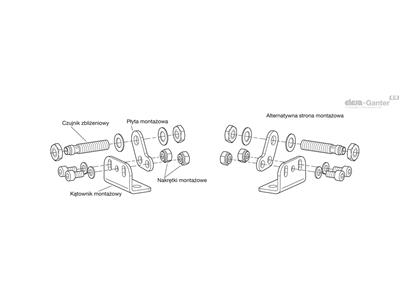

Rys. 2 Sposób montażu uchwytów czujników GN 801.3 w dociskaczach szybkomocujących.

Zobacz film z zastosowaniem uchwytów czujników do dociskaczy z oferty Elesa+Ganter

Podsumowując dociskacze szybkomocujące w połączeniu z uchwytami czujników GN 801.3 i GN 801.4, ułatwiają automatyzację procesów mocowania detali. Elesa+Ganter daje możliwość wyboru między samym uchwytem czujnika lub kompletnym systemem uchwytu razem z czujnikiem. Zastosowanie uchwytów czujników z czujnikami pozwala na jednoczesną automatyzację i precyzyjną kontrolę procesów produkcyjnych. Wprowadzenie tych nowości na rynek to kolejny krok w stronę jeszcze bardziej efektywnych i niezawodnych systemów mocujących.

Karty katalogowe:

• GN 801.3
• GN 801.4
