Powrót do listy produktów Ostatnia aktualizacja: 2017-02-07
– AP Automatyka – bezprzewodowy system kontroli wilgotności i temperatury powietrza Rotronic
Bezprzewodowy system Rotronic
Producent:
Rotronic
Numer katalogowy:
LOG-HC2-RC, HW4-P, LOG-DS-EXT, LAN-INTERFACE

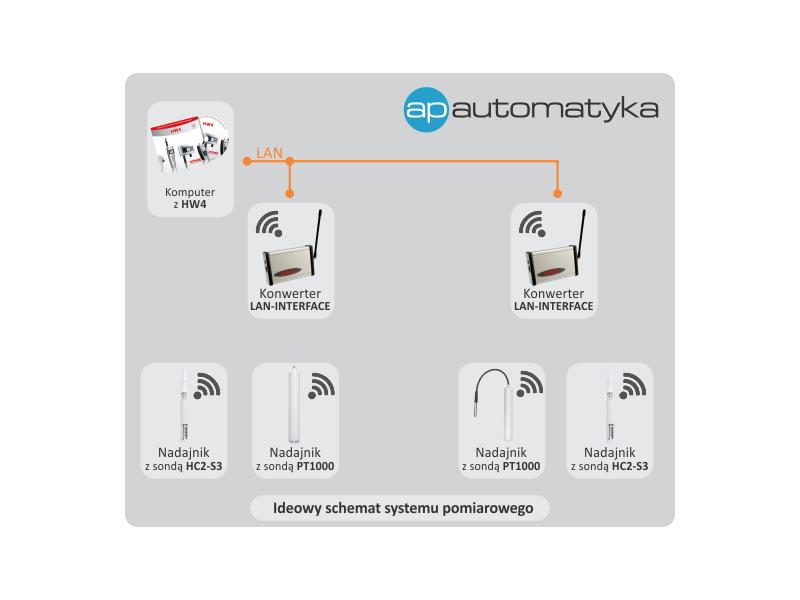

Firma Rotronic, której produkty oferuje AP Automatyka, wprowadziła na rynek bezprzewodowy system do pomiaru i kontroli wilgotności względnej i temperatury powietrza, oparty o transmisję radiową (433,92MHz). System ten charakteryzuje się ekstremalną dokładnością pomiarów, co wcześniej nie było dostępne w tego typu układach na rynku. Rysunek 1 przedstawia przykładowy schemat ideowy systemu.

Podstawą częścią systemu pomiarowego są tzw. transmitery pomiarowe, rozmieszczone w różnych punktach obiektu, gdzie zachodzi konieczność kontrolowania temperatury i/lub wilgotności powietrza. Rotronic proponuje różne transmitery, w zależności od przeznaczenia:

  • LOG-HC2-RC – jest to transmiter, który umożliwia podłączenie jednej sondy pomiarowej z serii HygroClip2 firmy Rotronic do pomiaru wilgotności względnej i temperatury powietrza. Dzięki temu jesteśmy w stanie dobrać sondę odpowiednią do danej aplikacji, np. sondę do pomiaru parametrów powietrza w pomieszczeniach HC2-S3, sondę przemysłową wykonaną ze stali nierdzewnej HC2-IM102 do warunków szczególnie trudnych lub sondę miniaturową HC2-C04 do miejsc ciężko dostępnych. Jest to zdecydowana zaleta oferowanego rozwiązania. Odpowiednio dobrany zestaw umożliwi pomiar w zakresie -50...100°C / 0...100%RH, z dokładnością ±0.8 %RH / ±0.1 K (przy 23±5 °C).LOG
  • PT1000-xxx-RC – to transmiter z wbudowanym oporowym czujnikiem temperatury typu PT1000 (zintegrowany z transmiterem lub na przewodzie, zależy od modelu). Moduł ten pozwala na pomiar temperatury w zakresie -40...+85 °C, z dokładnością do ±0.1 °C.

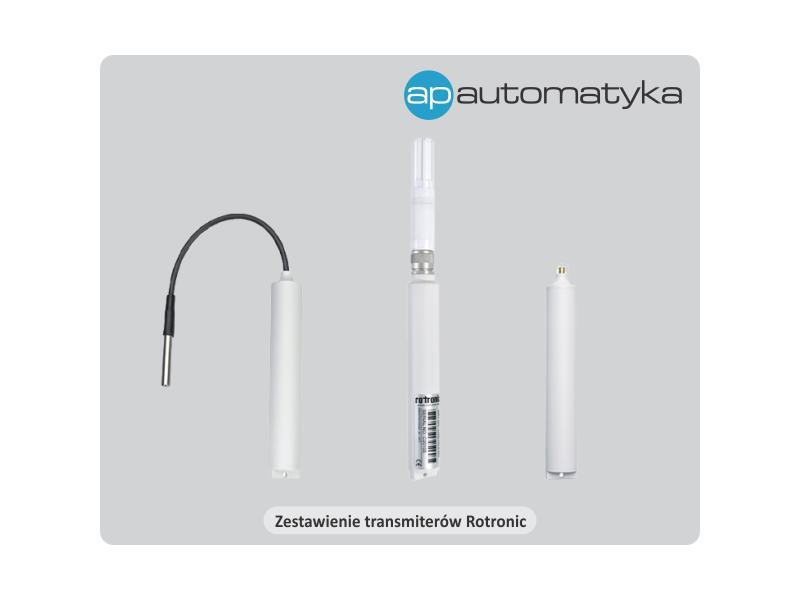

Opisane transmitery posiadają układ zasilania (bateria), co pozwala na ich prawidłową, bezobsługową pracę nawet przez 6 lat (zależy od częstotliwości pomiarów, co jest konfigurowalne). Posiadają również zabezpieczenie na wypadek problemów komunikacyjnych z układem nadrzędnym w postaci wbudowanej pamięci, do której mogą być zapisywane dane pomiarowe (nawet 500000 danych pomiarowych!). Rysunek 2 przedstawia transmitery firmy Rotronic.

Układem nadrzędnym takiego systemu pomiarowego jest komputer PC z systemem MS Windows, na którym zainstalowane jest oprogramowanie HW4 firmy Rotronic. Okna programu zostały przedstawione na rysunku 3. Podstawowe właściwości programu Rotronic:

  • wizualizacja pomiarów: wskaźniki, wskaźniki na mapie (możliwość wczytania obrazu mapy pomieszczeń), przebiegów, tabele, ...
  • konfiguracja systemu pomiarowego: nadawanie nazw punktom pomiarowym, tworzenie grup punktów pomiarowych, ustawianie alarmów i alertów, ...
  • alarmowanie: np. o przekroczonych progach, przy wykorzystaniu maili, SMS*, ...
  • rejestracja danych: zapis danych pomiarowych, alarmów oraz zdarzeń do pliku na dysku komputera
  • analiza wyników pomiarowych, raportowanie

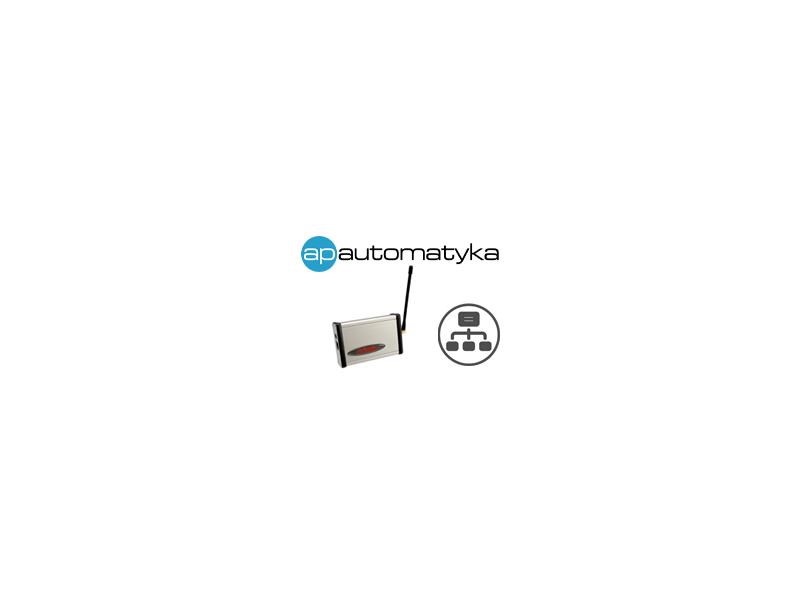

Do transmisji bezprzewodowej między komputerem PC a transmiterami służą odbiorniki firmy Rotronic z serii LOG-DS-EXT, który podłączany jest do komputera PC bezpośrednio przez port USB (zasilanie również z portu USB). Do bardziej skomplikowanych układów Rotronic proponuje odbiornik z serii LAN-INTERFACE. W tym przypadku komputer PC łączy się z odbiornikiem przy wykorzystaniu sieci przewodowej Ethernet LAN. Jest to ważne, jeśli komputer nie może znajdować się w tym samym pomieszczeniu, co transmitery.
