– AP Automatyka – czujnik CO2 + moduł z interfejsem RS-485 (MODBUS RTU)

Coraz częściej w branży HVAC spotyka się systemy kontrolowanej wentylacji DCV (z ang. Demand-Controlled Ventilation), oparte o przetworniki kontrolujące poziom stężenia CO2 w pomieszczeniach. Rozwiązania te przynoszą bowiem realne oszczędności związane z wymianą powietrza „na żądanie" (w zależności od poziomu stężenia CO2), a nie okresową wymianą.

Na ogół stosowane w takich systemach czujniki CO2 wyposażone są w standardowe wyjścia analogowe, napięciowe (0...10V) lub prądowe (4...20mA). Jednak w przypadku systemów, gdzie tego typu przetworników jest przynajmniej kilka, komplikuje się sprawa z instalacją elektryczną (odległość czujnika od szafy sterującej) oraz sterownikiem PLC, który musi być wyposażony w moduły wejść analogowych.

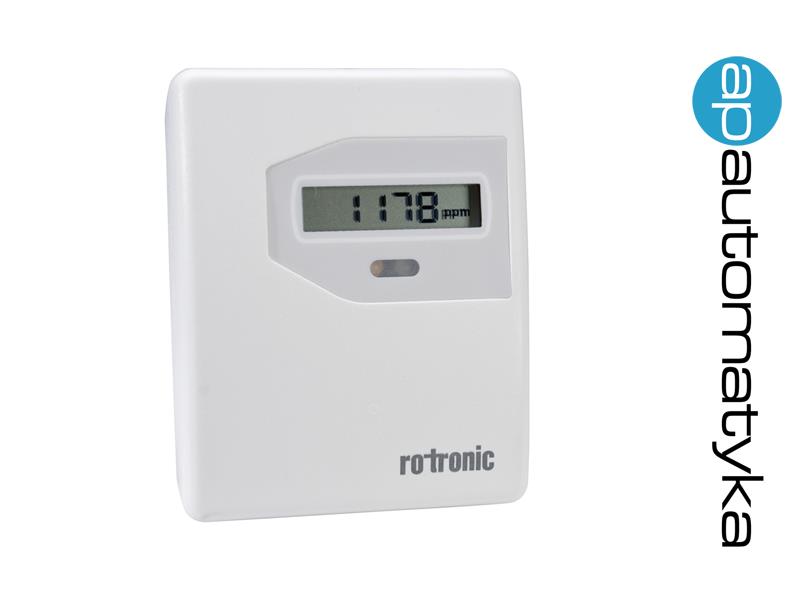

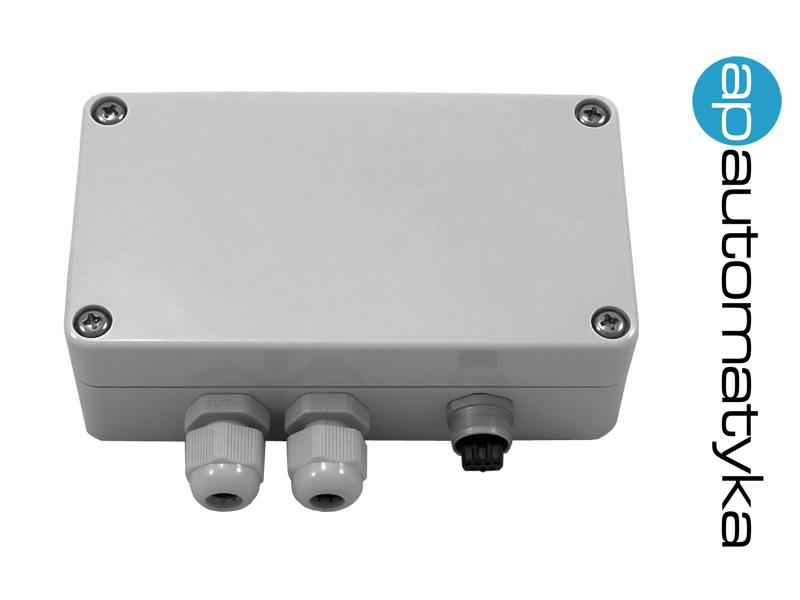

Rozwiązaniem jest połączenie przetwornika lub dwóch przetworników stężenia CO2 z serii CF3 firmy Rotronic z miniaturowym modułem pomiarowym MiniMod2, wyposażonym w interfejs cyfrowy RS-485 (MODBUS RTU). Moduł może być zainstalowanym przy przetworniku lub w natynkowej puszce połączeniowej.

PODSTAWOWE WŁAŚCIWOŚCI KOMPLETU CF3 + MiniMod2:

• pomiar stężenia dwutlenku węgla (CO2)
• zakres pomiarowy: 0...2000ppm
• zasilanie: typowo 24VDC
• interfejs cyfrowy: RS-485 (MODBUS RTU), adres konfigurowalny na miejscu
• do jednego modułu MiniMod2 można podłączyć jednocześnie dwa czujniki (przetworniki) CF3
• dostępne wersje czujnika CF3: naścienna (CF3-W-EU) lub kanałowa (CF3-D)
• wyświetlacz LCD: przy wybranych modelach czujnika CF3

ZASTOSOWANIE:

Komplet (czujnik + moduł) dedykowany jest do kontroli stężenia dwutlenku węgla (CO2) w pomieszczeniach lub kanałach wentylacyjnych. Dzięki interfejsowi cyfrowemu RS-485 (protokół MODBUS RTU) urządzenia mogą współpracować z wszystkimi sterownikami PLC, które posiadają port RS485 i wspierają protokół MODBUS RTU.
