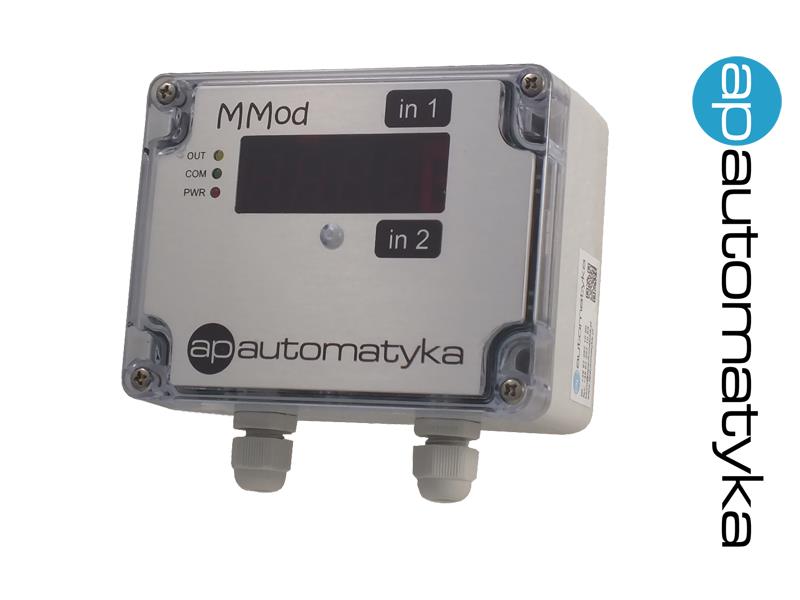

– AP Automatyka – Moduły do pomiaru 0(4)...20mA oraz 0...10V

Moduły z serii MMod Ax wykorzystywane są, w zależności od wersji, do pomiaru sygnałów napięciowych 0...10VDC lub prądowych 0(4)...20mA. Urządzenia te charakteryzują się dwoma niezależnymi kanałami pomiarowymi, 12-bitową rozdzielczością pomiarów, możliwością konfiguracji prędkości próbkowania oraz zmiany poziomu filtracji. Moduł posiada szereg przydatnych przy pomiarach funkcji, w tym możliwość skalowania wartości analogowej na wielkość fizyczną mierzoną przez czujnik poprzez konfigurację współczynników liniowej charakterystyki wyjścia czujnika. Posiada także funkcje służące do wykonywania prostych operacji matematycznych na mierzonych wartościach w trakcie wykonywania pomiarów. Zmierzone lub obliczone wartości mogą być wyświetlane na wyświetlaczu LCD lub LED, który jest dostępny w wybranych modelach. MMod Ax posiada również interfejsy komunikacyjne, RS-485 oraz USB. RS-485 służy do komunikacji z urządzeniem nadrzędnym (tj. sterownikiem PLC, panelem HMI lub komputerem PC) przy wykorzystaniu protokołu MODBUS RTU. USB natomiast to interfejs serwisowy, który pozwala na pełną konfigurację urządzenia z poziomu dedykowanego, darmowego oprogramowania na komputer PC. Dla każdej zmierzonej lub obliczonej przez układ wartości możliwe jest ustawienie czterech progów alarmowych (dwa progi dolne oraz dwa progi górne). Przekroczenie zadanych progów może być sygnalizowane poprzez sygnał dźwiękowy (wbudowany buzzer), mruganie wyświetlacza (w opcji z wyświetlaczem) i/lub aktywację wyjścia tranzystorowego. Alarm można skasować z poziomu oprogramowania serwisowego, przez komendę wysłaną do urządzenia (RS-485) lub podając odpowiedni sygnał na wejście urządzenia.

Najważniejsze właściwości urządzenia:

• 2 kanały pomiarowe 0...10V lub 0(4)...20mA (zależy od modelu)
• 12-bitowa rozdzielczość pomiarów
• interfejs przemysłowy: RS-485 (MODBUS RTU)
• interfejs serwisowy: USB
• funkcje alarmów (buzzer, wyjście cyfrowe)
• optoizolowane wejście i programowalne
• wyjście cyfrowe
• wybrane modele z wyświetlaczem LED lub LCD
• darmowe oprogramowanie na komputer PC

ZASTOSOWANIE:

Moduł pomiarowy MMod Ax umożliwia pomiar i kontrolę wybranych wielkości fizycznych, przy użyciu dedykowanych czujników i przetworników. Wersje z wyświetlaczem LED lub LCD umożliwiają dodatkowo wizualizację pomiarów na miejscu.
