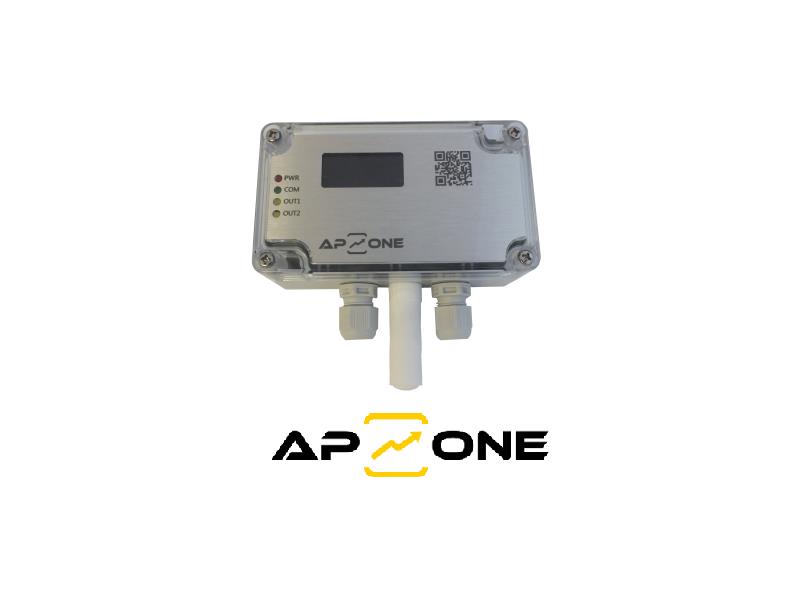

- AP AUTOMATYKA - Przetwornik temperatury i wilgotności Mi-S00W0...

Przetwornik wilgotności względnej i temperatury powietrza dedykowany aplikacjom przemysłowym

- AP AUTOMATYKA - Przetwornik temperatury i wilgotności Mi-S00W0...
Producent:
APONE
Numer katalogowy:
Mi-S00W0

Przetworniki z serii Mi-S00W0... to urządzenia dedykowane aplikacjom przemysłowym służące do pomiaru wilgotności względnej i temperatury powietrza. Przetwornik posiada wyświetlacz LCD (2 linie, z funkcją podświetlenia), 2 programowalne wyjścia przekaźnikowe oraz opcjonalnie do 3 programowalnych wyjść analogowych (konfigurowalny standard wyjścia: 0...5 V, 0...10 V, 0...20 mA lub 4...20 mA). Konfiguracja urządzenia odbywa sie z poziomu Menu urządzenia lub przy wykorzystaniu programatora (CODAP-RS485) i programu serwisowego (APConfigPC [MiOne]).

WŁAŚCIWOŚCI:

  • Mierzone wielkośći: wilgotność względna, temperatura, obliczenia psychometryczne (punkt rosy)
  • Sonda pomiarowa: sonda zintegrowana z przetwornikiem
  • Zakres pomiarowy: 0...100 %RH, -20...+60 ⁰C
  • Dokładność pomiarów: Max. ±2.0 %RH, Max. ±0.3 ⁰C
  • Interfejs komunikacyjny: RS-485 (MODBUS RTU)
  • Standard wyjścia: 1x 0...5 V, 1x 0...10V, 1x 0...20 mA, 1x 4...20 mA, 2x 0...5 V, 2x 0...10 V, 2x 0...20 mA , 2x 4...20 mA (3-przewodowy), 3x 0...5 V, 3x 0...10 V, 3x 0...20 mA , 3x 4...20 mA (3-przewodowy), RS-485 (MODBUS RTU), 0...5 V / 0...10 V / 0...20 mA / 4...20 mA (programowalne)
  • Wyjścia cyfrowe: 2x wyjście przekaźnikowe
  • Wersja przetwornika: naścienna
  • Zasilanie: 11.5...27 VDC
  • Więcej informacji...
