– AP Automatyka – siłownik elektryczny do przepustnic/zaworów z RS-485 (MODBUS RTU)

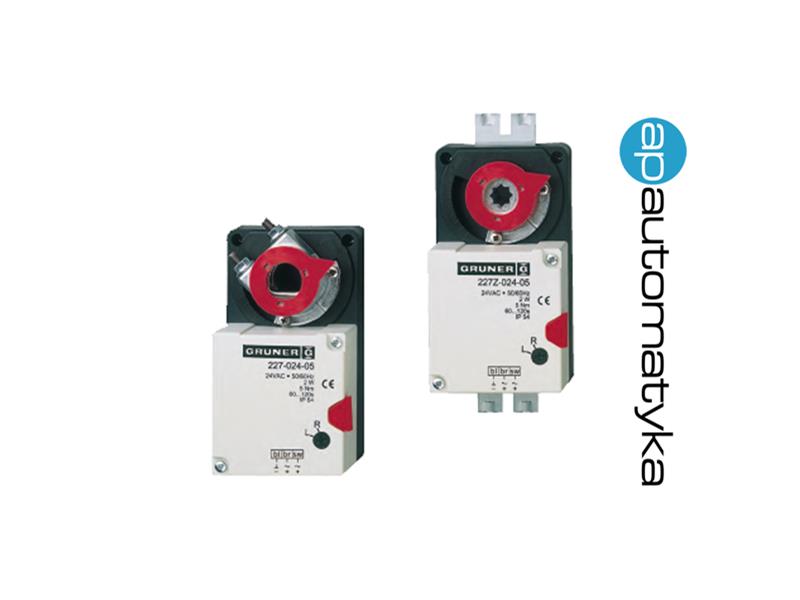

227 to seria najczęściej stosowanych siłowników elektrycznych, ćwierćobrotowych niemieckiej firmy Gruner. Dedykowane są one do klap i przepustnic oraz zaworów firm m.in. ESBE, Danfoss. Siłowniki 227 dostępne są z momentem 5Nm (do klap o pow. ~1m2), 10Nm (do klap o pow. ~2m2) oraz 15Nm (do klap o pow. ~3m2). Standardowe modele dostępne są ze sterowaniem On/Off, 3-poz. lub 0...10V.

Przy projektach, w których liczba siłowników jest większa niż jeden, warto zastosować oferowany przez naszą firmę komplet: siłownik elektryczny 227 + sterownik siłownika MControl.

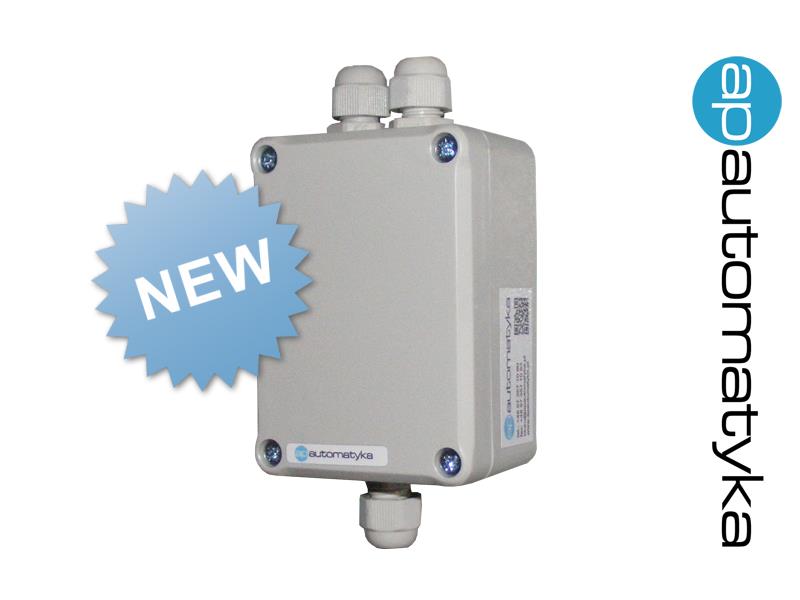

MControl służy do zadawania pozycji siłowników elektrycznych przy wykorzystaniu popularnego standardu RS-485 (MODBUS RTU), w który wyposażone są prawie wszystkie sterowniki PLC dostępne na rynku. To rozwiązanie wiąże się z realnymi oszczędnościami związanymi z instalacją elektryczną systemu (ograniczona liczba przewodów) oraz brakiem konieczności stosowania modułów rozszerzeń dla sterownika PLC. Każdy sterownik MControl umożliwia podłączenie jednego czujnika dwustanowego, np. presostatu, higrostatu lub termostatu. Do wybranych modeli sterowników natomiast można podłączyć cyfrowy czujnik temperatury CT-1, czujnik wilgotności, ciśnienia, CO2 lub inny czujnik z wyjściem 0...10V / 0(4)...20mA.

PODSTAWOWE WŁAŚCIWOŚCI KOMPLETU 227 + MControl:

• siłownik elektryczny do klap, przepustnic, zaworów z RS-485
• moment: 5, 10 lub 15Nm (zależy od modelu siłownika)
• sterowanie: zadawanie pozycji przy wykorzystaniu RS-485 (protokół MODBUS RTU)
• zasilanie: 24VDC
• możliwość podłączenia czujnika dwustanowego (presostat, higrostat, termostat, ...)
• możliwość podłączenia czujnika temperatury -40...+85⁰C (wybrany model MControl)
• możliwość podłączenia czujnika z wyjściem 0...10V lub 0(4)...20mA (wybrany model MControl)
• interfejs cyfrowy: RS-485 (MODBUS RTU), parametry transmisji ustawiane na miejscu (DIP-SWITCH)
• stopień ochrony: IP54

ZASTOSOWANIE:

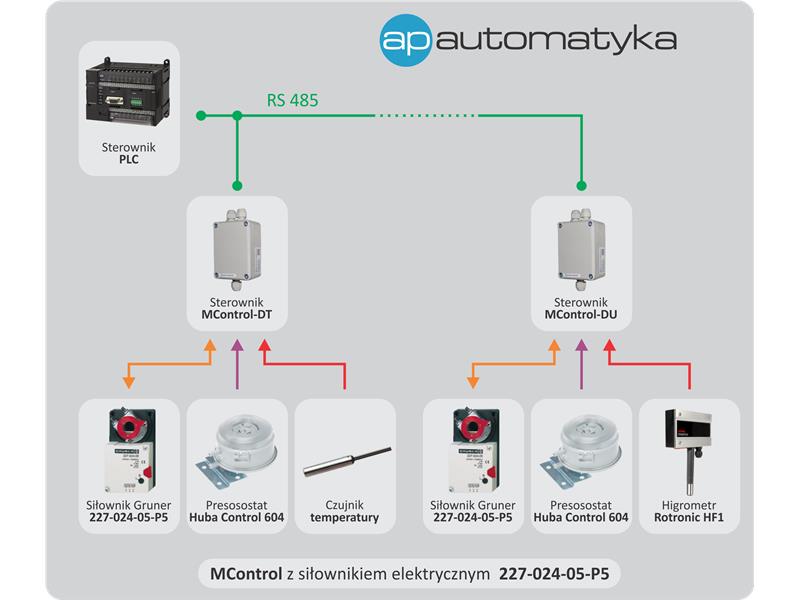

Zastosowanie sterownika MControl pozwala na sterowanie pozycją siłownika elektrycznego 227 Gruner przy użyciu interfejsu cyfrowego RS-485 (MODBUS RTU). Dodatkowo do sterownika można podłączyć czujniki dwustanowe i czujniki z wyjściem 0...10V/0(4)...20mA – informacja na temat zmierzonych stanów wyjścia przesyłana jest również po RS-485.
