– AP Automatyka – sterownik do siłowników elektrycznych z interfejsem RS-485 (MODBUS RTU)

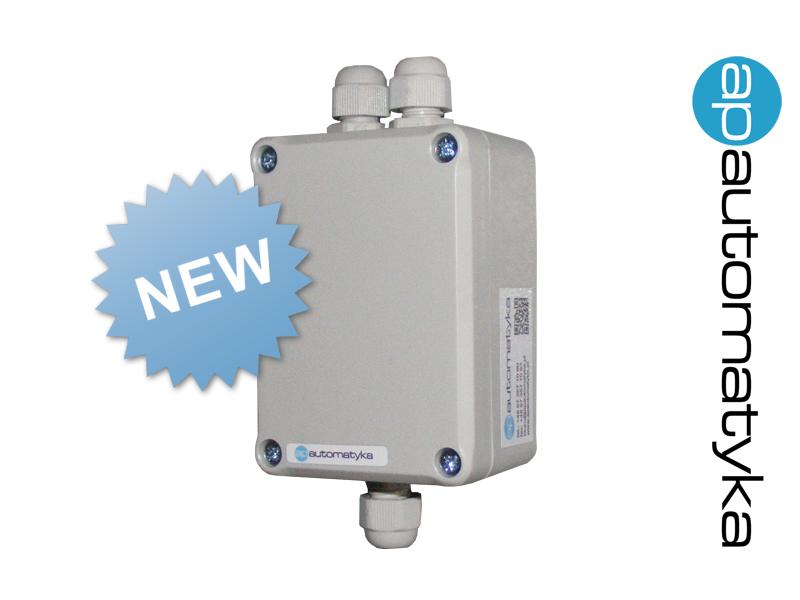

MControl D to sterowniki siłowników elektrycznych, ćwierćobrotowych ze sterowaniem On/Off lub 3-pozycyjnym i zasilaniem 24VDC. Połączenie siłownika z MControl pozwala na sterowanie jego pozycją po interfejsie RS-485 (protokół MODBUS RTU). W przypadku siłowników sterowanych 3-poz. i wyposażonych w sprzężenie zwrotne (potencjometr), MControl umożliwi pełną kontrolę pozycji tych siłowników (po RS-485 można zadać dowolną pozycję z zakresu ruchu siłownika) oraz odczyt aktualnej pozycji.

Sterownik MControl D posiada jedno wejście cyfrowe dla czujnika dwustanowego (np. termostatu, higrostatu, presostatu, ...) oraz wejście analogowe (rozdzielczość 12-bit) dla czujnika z wyjściem napięciowym (0...10V) lub prądowym (0/4...20mA). Inna wersja sterownika MControl D posiada wejście cyfrowe dla czujnika binarnego oraz interfejs 1-Wire dla cyfrowego czujnika temperatury z zakresem pomiarowym -40...+85⁰C.

Uwaga: sterowniki MControl D kompatybilne są z siłownikami elektrycznymi takich producentów jak Gruner, Elodrive, Belimo. Komunikację z MControl przy wykorzystaniu RS-485 (MODBUS RTU) umożliwiają prawie wszystkie sterowniki PLC, wyposażone w port RS-485. Cena katalogowa modelu MControl-DT-MOD (z cyfrowym czujnikiem temperatury w komplecie) to 190 PLN NETTO.

PODSTAWOWE WŁAŚCIWOŚCI MControl D:

• do zadawania pozycji siłowników ze sterowaniem On/Off lub 3-pozycyjnym przez RS-485
• możliwość podłączenia sygnału zwrotnego w postaci potencjometru
• 1 kanał pomiarowy: napięcie (0...10V), prąd (0/4...20mA) lub temperatura (-40...+85⁰C)
• 1 wejście cyfrowe dla czujnika dwustanowego (np. presostatu, termostatu, higrostatu, ...)
• interfejs cyfrowy RS-485 (MODBUS RTU) do komunikacji np. ze sterownikiem PLC
• zasilanie 24VDC (siłownik zasilany bezpośrednio ze sterownika napięciem 24VDC)
• stopień ochrony: IP54 (zapewniany przez obudowę)

ZASTOSOWANIE:

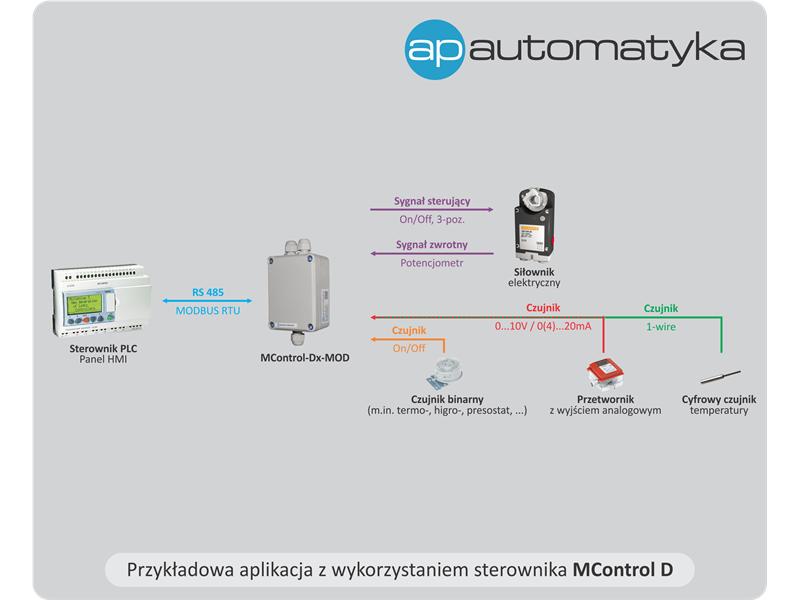

Zastosowanie sterownika MControl pozwala na sterowanie pozycją siłownika elektrycznego przy użyciu interfejsu cyfrowego RS-485 (MODBUS RTU). Dodatkowo do sterownika można podłączyć czujniki dwustanowe oraz czujniki z wyjściem 0...10V/0(4)...20mA lub cyfrowy czujnik temperatury CT-1.
