- ASTECH - czujniki LDM41 w pomiarze odkształceń konstrukcji dachu

  W okresie zimowym, w którym występują obfite opady śniegu konstrukcja dachu magazynu, fabryki czy też budynku narażona jest na test swojej wytrzymałości. W przypadku zaniedbania odśnieżenia dachu zbiera się na nim coraz to większa ilość śniegu obciążając konstrukcję oraz stwarzając niebezpieczeństwo.
Rozwój i chęć poczucia stałego bezpieczeństwa spowodowała, że inżynierowie zaczęli szukać rozwiązań, które pomogą również w tej kwestii i powstanie system, który będzie odpowiedzialny za monitorowanie parametrów konstrukcji dachowej.

Podstawowymi parametrami są:

• Odkształcenia
• Obciążenia
• Ugięcia
• Kąty obrotu

Firma Astech w swoim portoflio posiada urządzenie do pomiaru pierwszego parametru czyli odkształcenia.

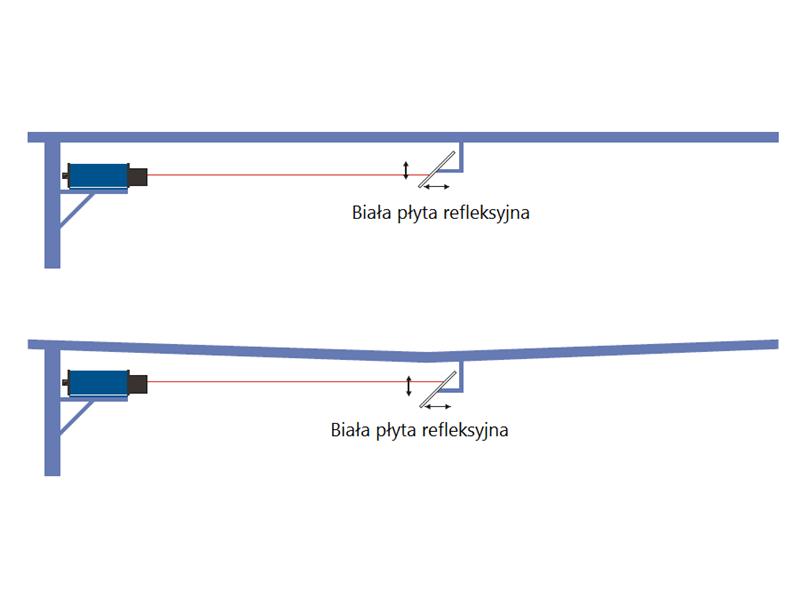

System ten swoje działanie opiera na czujniku laserowym LDM41A oraz białej płycie refleksyjnej, która skierowana jest do dachu pod katem 45 stopni.

Ilość samych czujników i elementów pomiarowych zależy przede wszystkim od wymiarów hali. Jeden z czujników powinien być usytuowany na odcinku dachu, który potencjalnie najszybciej może ulec deformacji. Oczywiście im więcej czujników zostanie zamontowanych, tym zwiększa się bezpieczeństwo oraz istnieje większa szansa na szybkie wykrycie odkształcenia.

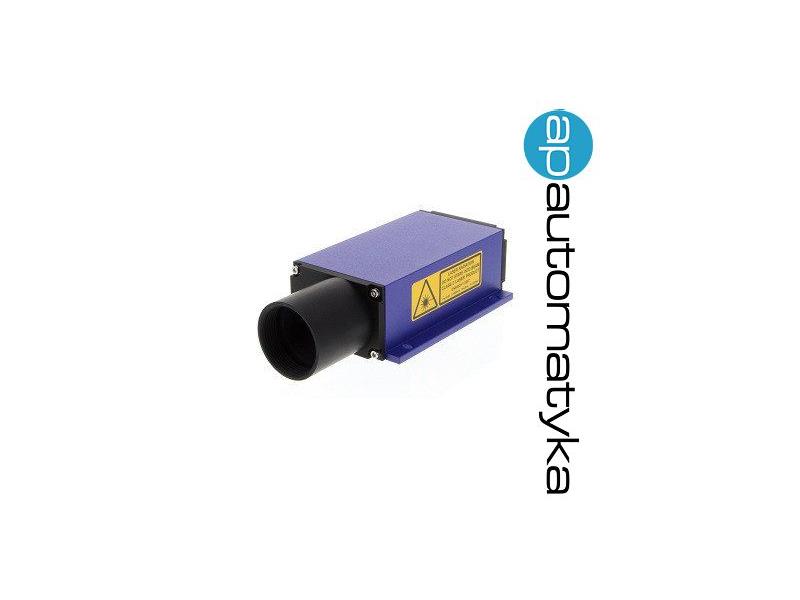

Cechy czujnika LDM41A:

• Zakres pomiarowy: max. 30 m, max. 100 m (od lustra)
• Rozdzielczość: 0.1 mm
• Dokładność: max. ±2 mm
• Technologia pomiaru: Pomiar przesunięcia fazowego między wiązką wysłaną a powracającą lasera
• Typ lasera: Klasa 2, 650 nm (czerwony)
• Czas pomiaru: 240...6000 ms (tryb DT), 100 ms (tryb DW)
• Standard wyjścia: 4...20 mA, 1x OC (Open Colector), RS-232
• Stopień ochrony: IP65
• WIĘCEJ INFORMACJI..
