- POSITAL - linkowe czujniki drogi (enkodery linkowe)

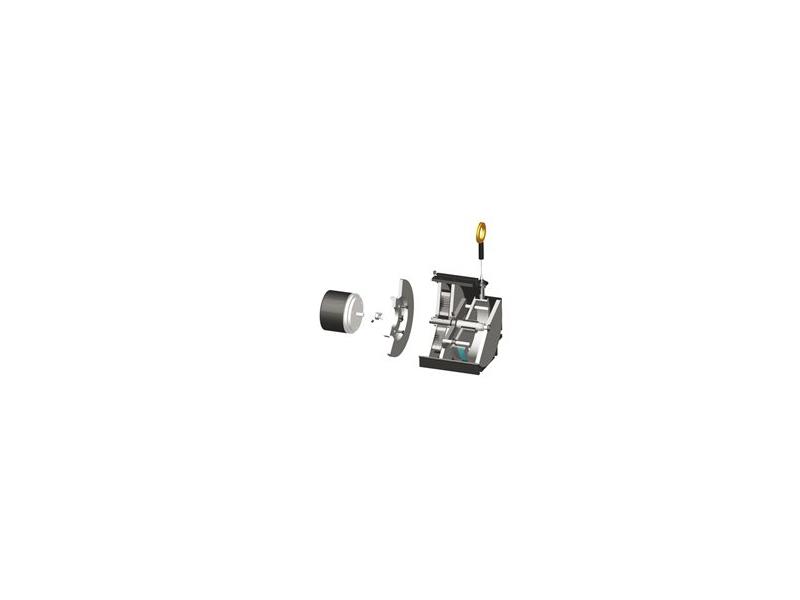

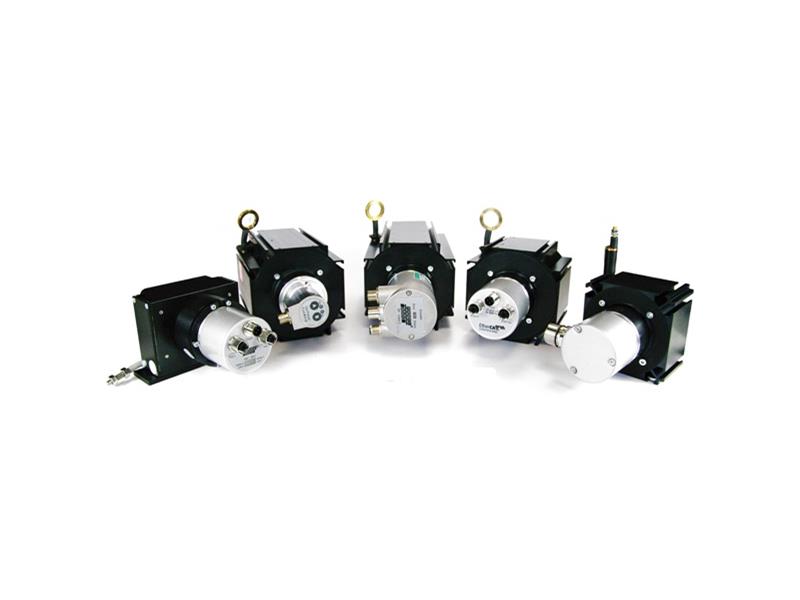

Jedną z grup produktowych firmy Posital Fraba są czujniki (enkodery) liniowe serii LINARIX. Stosowane są w aplikacjach, które wymagają pomiarów ruchu liniowego. Sensory pozwalają zarówno na pomiar drogi, przesunięć jak i pozycji. Czujniki zbudowane są z dwóch elementów: pierwszym elementem jest mechanizm linkowy, a drugim jest enkoder. W czujnikach linkowych Posital docelowo stosuje enkodery absolutne, dzięki czemu pomiar jest bardzo precyzyjny.

Zasada działania

Pomiar w czujnikach LINARIX odbywa się poprzez rozwijanie oraz nawijanie linki (wykonanie ze stali) na bęben, który znajduje się w mechanizmie. Podany wynik pomiaru jest wielkością podaną na wyjściu z czujnika w postaci sygnału, który jest proporcjonalny do zmierzonej drogi. Sposób pomiaru jest dokładny, a zarazem powtarzalny. Bez wątpienia ich zaletą jest wyeliminowanie problemu związanego z występowaniem poślizgu, który występuje w tradycyjnym systemach opartych o enkodery oraz koła pomiarowe.

Parametry

• Zakres: 1 – 10 m
• Standard wyjścia: patrz niżej /Interfejsy/
• Dokładność: zależy od elementu pomiarowego (enkodera)
• Technologia: magnetyczna/optyczna: zależy od elementu pomiarowego (enkodera)
• Obwód bębna: Ø100 – Ø320 mm
• Certyfikaty: CE, ATEX (wybrane modele)
• Wykonanie obudowy

Wykonanie obudowy ma kluczowe znaczenie, jeżeli chodzi o możliwość zastosowania danego czujnika w konkretnej aplikacji. Posital ofertuje obudowy zarówno z tworzywa jak i z odlewu żeliwnego czy też metalu ekstrudowanego, dzięki czemu mogą one pracować w bardzo trudnych warunkach pracy.

Programowanie oraz konfiguracja

https://www.youtube.com/watch?list=PLiy...

https://www.youtube.com/watch?v=KQ-0C...
