- POSITAL - protokoły komunikacyjne

  Z racji dużej gamy zastosowań, kryjących się pod pojęciem „kontrola położenia" nie ma jednej metody pomiaru pozycji. I tak na potrzeby rozbudowanych funkcji przydatnych projektantom oraz skomplikowanych systemów produkcyjnych idealnie sprawdza się przemysłowy Ethernet, tak dla mniej skomplikowanych zastosowań można zastosować interfejsy sieciowe (CAN, Profibus) lub inne np. SSI, wyjście równoległe, analogowe. Co istotne, wszystkie produkty POSITAL (enkodery IXARC, inklinometry TILTIX, czujniki linkowe LINARIX) wspierają wymienione interfejsy.

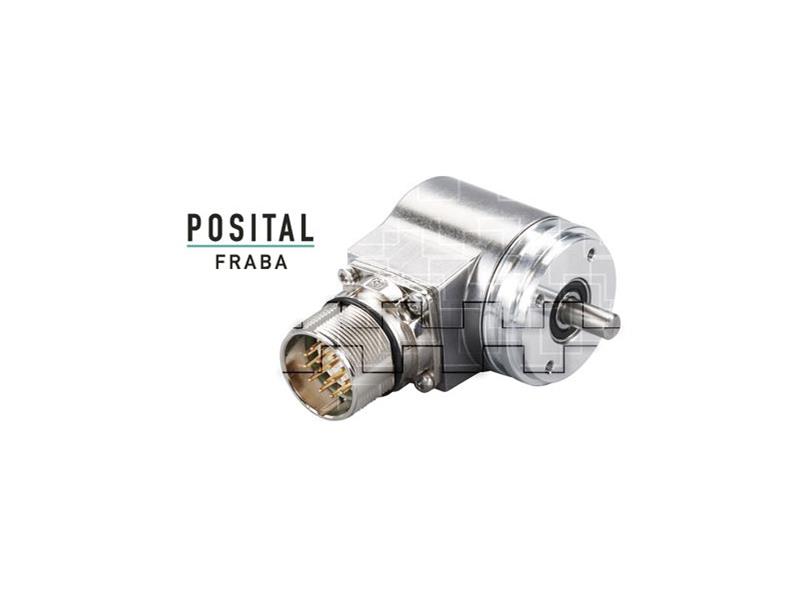

 Interfejsy inkrementalne w enkoderach

  Enkodery inkrementalne podają impuls za każdym razem, gdy wałek obróci się o określony kąt. Ilość impulsów na obrót definiowana jest jako rozdzielczość enkodera. Pozycja kątowa mierzona jest poprzez zliczanie impulsów umieszczonych na tarczy podziałowej.

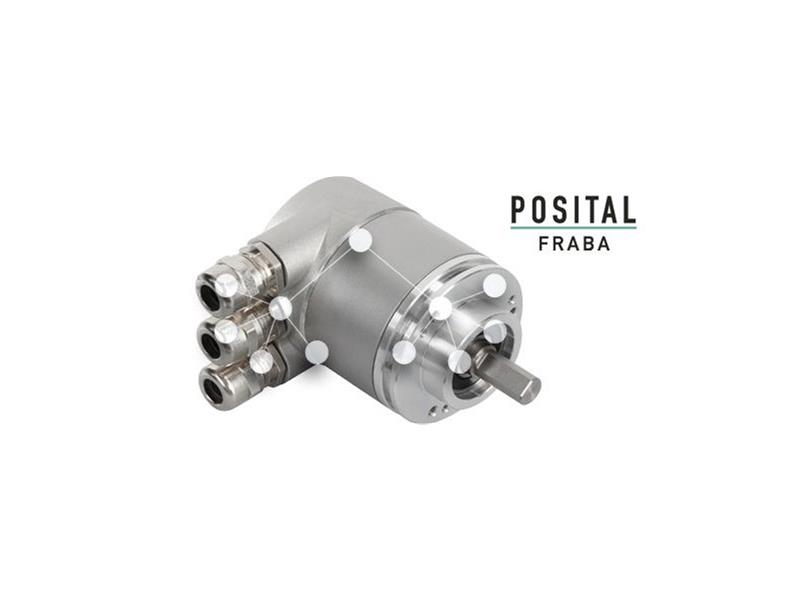

 Interfejsy fieldbus w enkoderach (Profibus, CANopen, DeviceNet, CANopen Safety, CANopen Lift, Interbus, SAE J1939)

  Sieci fieldbus zostały zaprojektowane z myślą o zastosowaniu ich do stanowisk roboczych, pojazdach, automatyce przemysłowej. Sieci te oparte są na magistrali, co zmniejsza ilość potrzebnych przewodów, gdy potrzeba jest połączenia wielu urządzeń. Wspierają one również narzędzia diagnostyczne pomocne w konfiguracji systemu i rozwiązywaniu problemów.

 Przemysłowe interfejsy Ethernetowe w enkoderach (EtherNet/IP, ETHERNET POWERLINK, EtherCAT, PROFINET, Modbus)

  Ethernet przemysłowy pracuje w środowisku specjalistycznego sprzętu i oprogramowania co zapewnia mu zwiększoną wydajność i niezawodność. Ethernet przemysłowy wspiera znacznie bardziej zaawansowane i skomplikowane sieci niż standardowy Ethernet.

 Interfejsy analogowe w enkoderach

  Dzięki prostocie w implementacji dla prostych systemów regulacji (do 5 sensorów) warto skorzystać z interfejsów analogowych. Są one często spotykane w urządzeniach medycznych, systemach dystrybucji energii oraz pojazdach.

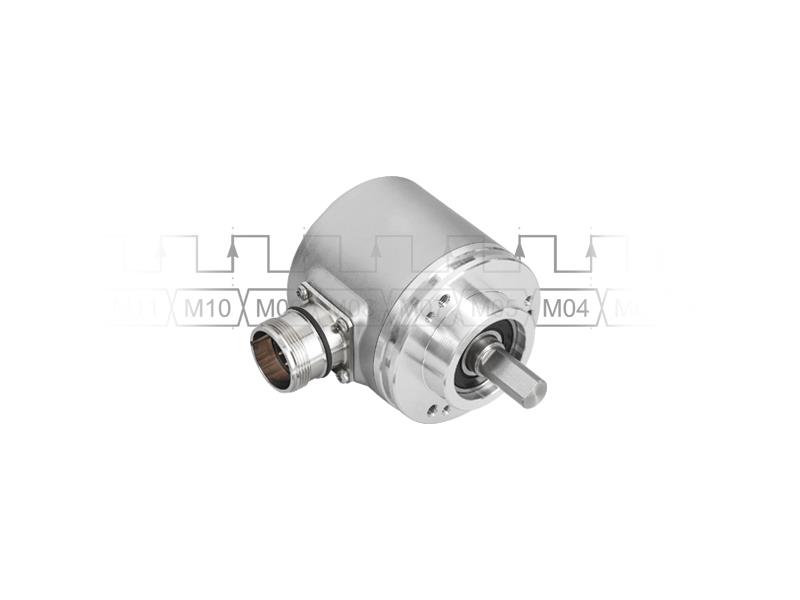

 Interfejsy szeregowe w enkoderach

  Interfejsy szeregowe łączą urządzenia bezpośrednio. Łączą się one przy pomocy sygnału cyfrowego dzięki czemu łatwiejsza jest ich integracja z mikrokontrolerami i sterownikami PLC. Interfejsy szeregowe zapewniają dobrą prędkość przesyłani danych, prostotę podłączenia, niezawodną komunikację przy odległościach do kilkuset metrów czy też wysoką rozdzielczość. Interfejs szeregowy SSI (Synchronous Serial Interface) oparty jest o standard RS422 i w prosty sposób umożliwia połączenie sterownika PLC z enkoderem.

 Wyjście równoległe w enkoderach

  Wyjście równoległe charakteryzuje się wysoką prędkością przesyłania danych na krótką odległość. Warunkiem jest zapewnienie każdemu bitowi osobnego przewodu. Wszystkie bity danych (dot. Położenia osi enkodera) przesyłane są równolegle w tym samym czasie.

 Więcej informacji..
