- Producent:
- Simex

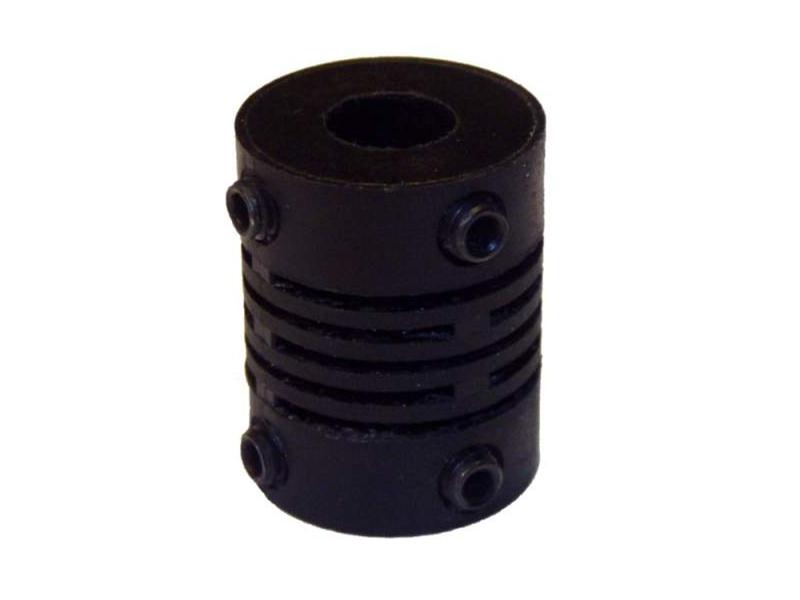

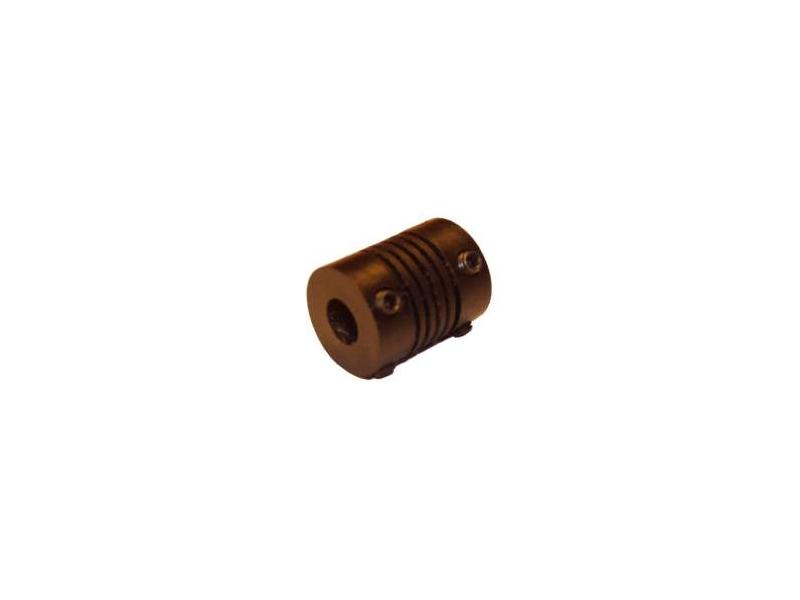

Sprzęgła typu SE to tanie sprzęgła z elektrycznie izolującego tworzywa wzmacnianego włóknem szklanym, mające niewielki moment bezwładności. Mimo zwartej budowy umożliwiają znakomite przeniesienie momentu przy jednoczesnej redukcji przestawienia osiowego i kątowego. Oś napędowa i odbierająca mocowane są dociskowo specjalnymi wkrętami imbusowymi. Temperatura pracy w zakresie -35°C do 85°C odpowiada ich głównemu zastosowaniu - do łączenia osi przetworników obrotowo-impulsowych lub innych czujników kąta z osią napędzającą.
Dane techniczne sprzęgła:
Przestawienie kątowe: 6°
Przestawienie osiowe: 0,4 mm
Max. liczba obrotów1: 10 000 min.-1
Sztywność skrętna: 12,7 Nm/rad (SE5-d2); 16,4 Nm/rad (SE6-d2)
Moment max. przy 20°C: 70 Ncm (SE5-d2); 80 Ncm (SE6-d2)
Moment dociskania: 0,25 Nm
Moment bezwładności: 1 gcm2 (SE5-d2); 1,3 gcm2 (SE6-d2)
Masa: ok. 4 g (SE5-d2); ok. 5 g (SE6-d2)
Średnica D: 15 (SE5-d2); 16 (SE6-d2)
Średnica d1: 5 (SE5-d2); 6 (SE6-d2)
Średnica d2 h7: 3, 4, 5 (SE5-d2); 4, 5, 6 (SE6-d2)
Długość L: 20,6 (SE5-d2); 21,4 (SE6-d2)
