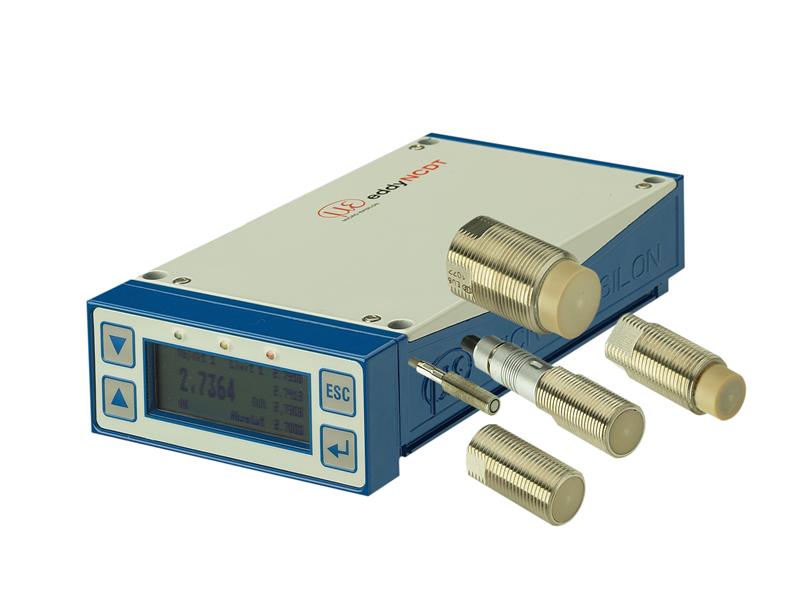

Bezstykowe czujniki do pomiaru drogi z efektem wiroprądowym eddyNCDT 3300

Dane techniczne:

- zakres pomiarowy: 0,4/0,5/1/2/3/4/6/8/15/22/40/80 mm
- liniowość: \<±0,2% zakresu
- rozdzielczość: 0,005% zakresu
- częstotliwość graniczna: do 100 kHz (–3 dB)
- zakres temperatur czujnika: –50 do + 150ºC
- stabilność: \<±0,015% zakresu/ ºC

Zalety bezstykowego pomiaru wiroprądowego:

– do zastosowania we wszystkich metalach elektrycznie przewodzących, z własnościami ferromagnetycznymi lub bez
– małe formy budowy
– zakresy pomiarowe 0,4–80 mm
– wysoka rozdzielczość: 0,005%
– nieczułe na brud, kurz, wilgoć, olej, dielektryczne materiały w szczelinie pomiarowej
– odporne na zakłócenia w otoczeniu elektromagnetycznym
– szeroko sięgający zakres temperatur pracy
– wysoka dokładność pomiarowa, linio-wość 0,2%

Ograniczenia w zastosowaniach:

– sygnał wyjściowy i liniowość zależne od elektrycznych i magnetycznych własności mierzonego obiektu
– wymagana indywidualna linearyzacja i kalibracja
– długość kabla czujnika z uwagi na wysokie częstotliwości rezonatora ograniczone do ok. 12–18 m
– średnica czujnika, a tym samym średnica koniecznego obiektu (plamki pomiarowej), rośnie wraz z zakresem pomiarowym

Zastosowania:

Czujniki prądów wirowych nadają się do najcięższych warunków przemysłowych. W przemyśle motoryzacyjnym, w trudnych warunkach, dokonują pomiarów w silniku spalinowym na stanowisku testowym. Czujniki wiroprądowe w wersji miniaturowej w obudowie ceramicznej znajdują zastosowanie w silniku wysokoprężnym do pomiaru prędkości wirowania łopat turbiny sprężarki. Z uwagi na wysoką temperaturę pracy i wysoką prędkość obrotową do tej pory nie udawało się poprawnie zmierzyć pracy turbiny. Czujniki wiroprądowe z serii eddyNCDT 3300 użyto w trudnych warunkach linii produkcyjnej do kontroli równoległości powierzchni ciężkich walców produkcyjnych.
