- WObit - K1506 Ekonomiczne czujniki siły

Budowa:

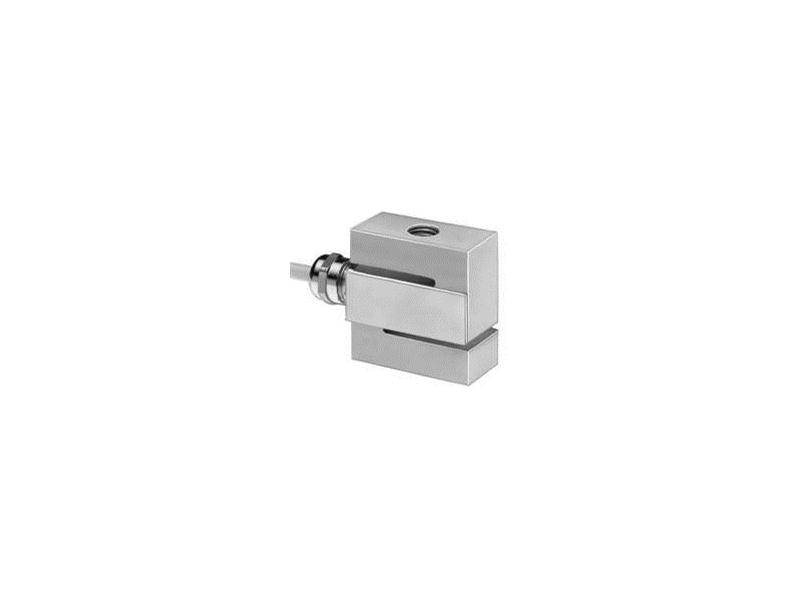

Czujnik z serii K1506 ma budowę prawie prostopadłościanu z nacięciami tworzącymi literę S. Brzegi litery S mają odpowiednie otworowania o średnicy M10 do przykręcania śrub wprowadzających siłę (np. śruby oczkowe lub z przegubem kulistym), a korpus litery ma odpowiednie przewężenia wewnątrz kryjące naklejone na korpusie tensometry wraz z układem kalibracji mostka.

Korpus wykonany jest z kawałka stali, a powierzchnia wykończona jest pokryciem niklowym. Z boku korpusu wyprowadzony jest przez dławnicę kabel ekranowany 4-żyłowy. Czujnik spełnia wymagania stopnia szczelności IP65. K1505 wykonywany jest w dwóch rozmiarach zależnie od pożądanego zakresu pomiarowego. Czujniki o zakresach 2 kN mają grubość korpusu 18 mm, a o zakresach 5 i 10 kN grubość korpusu 20 mm, przy czym pozostałe wymiary: szerokość 40 mm i wysokość 40 mm są identyczne.

Zastosowania:

Kompaktowe wymiary czujnika dają użytkownikowi dużą swobodę w zastosowaniu. Czujnik K1506 mierzy siły ściskające i rozciągające w przemyśle, rolnictwie, budownictwie i laboratoriach. Użycie czujnika jest bardzo łatwe z uwagi na kształt korpusu i sposób wprowadzenia siły do czujnika.

W aplikacji należy zadbać o zastosowanie odpowiedniego elementu wprowadzającego siłę. W przypadku sił rozciągających najwygodniej jest użyć śrub oczkowych, jeśli czujnik jest wieszany, lub śrub z przegubem kulistym, jeśli czujnik ma pracować na ściskanie i rozciąganie. Elementy pomocnicze zapobiegają przenoszeniu składowych bocznych sił, niekorzystnie wpływających na pomiar mierzonej siły. W przypadku pomiaru sił ściskających wygodnie jest użyć śrubę z zakończeniem kulistym, co ułatwia wprowadzenie siły na rdzeń czujnika punktowo prostopadle do powierzchni podparcia.
