- WObit - KMM20 miniaturowe czujniki siły

Zasada działania:

Podobnie jak w innych czujnikach tensometrycznych, miniaturowe czujniki działają na zasadzie odkształcania materiału korpusu czujnika pod wpływem przyłożonej siły, a wraz z korpusem rozciągane lub uciskane są tensometry połączone w układ mostka. Tensometry wklejone są na specjalnej folii izolującej od metalowego podłoża korpusu na odpowiednio wyliczonej części odkształcalnej korpusu czujnika. Siatki tensometru połączone w mostek Wheatstone'a generuj? zmianę sygnału proporcjonalną do mechanicznego odkształcenia, a więc przyłożonej siły. Pełny układ mostka zawiera dodatkowo elementy kompensujące niekorzystne wpływy zmian temperatury.

Budowa czujnika:

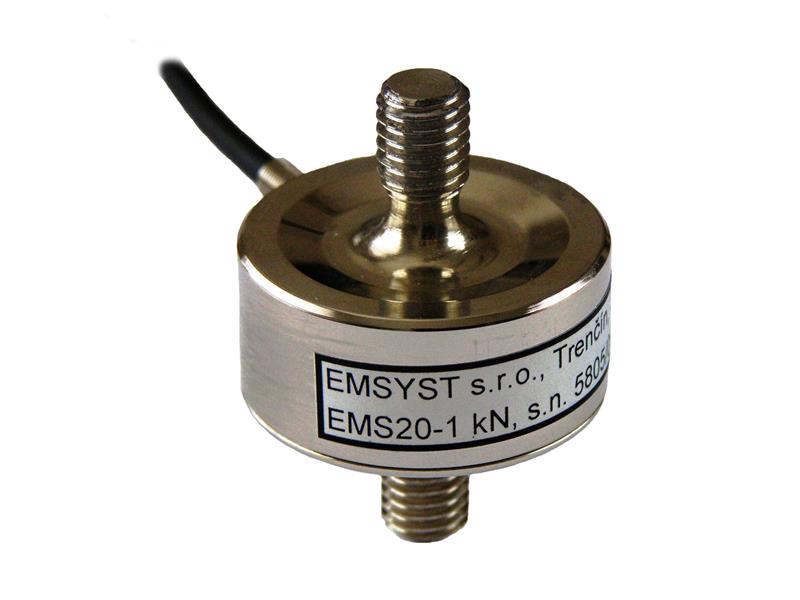

Czujnik z serii KMM20 ma budowę czujnika membranowego i przypomina wyglądem toroid z rdzeniem w środku. Pierścień toroidu stabilizuje obudowę, a na jego rdzeń wprowadzana jest poprzez przyłącze gwintowe mierzona siła naciskająca lub rozciągająca czujnik. Korpus wykonany jest z aluminium dla zakresu sił od 100 N do 500 N i ze stali dla zakresów 1 kN, 2 kN i 5 kN. Powierzchnia wykończona jest pokryciem niklowym. Z boku korpusu wyprowadzony jest przez dławnicę kabel ekranowany 4-żyłowy. Mierzoną siłę wprowadza się poprzez wystające z czujnika śruby z gwintem M6 dla zakresu 100 N do 500 N, a z gwintem M8 dla zakresu pomiarowego 1, 2 i 5 kN.

Właściwości:

Czujniki KMM20 wykonywane są na zakresy od 100 N do 5 kN obciążenia znamionowego. Obciążenie użytkowe może wynosić maksymalnie 150% zakresu, a nieprzekraczalne obciążenie graniczne wynosi 200% danego zakresu. Stała charakterystyczna czujnika wynosi 1,5 mV/V ± 2%. Błąd czujnika określają następujące wielkości:
- tolerancja liniowości wynosząca 0,1% zakresu pomiarowego,
- tolerancja zera 2% zakresu pomiarowego,
- histereza 0,1% zakresu,
- błąd pełzania mierzony w czasie 30 minut 0,1%
Współczynnik temperaturowy punktu zerowego i stałej charakterystycznej wynosi 0,1% zakresu/10oC. Wejściowa rezystancja mostka wynosi 380 W ±10%, a wyjściowa 350 W ±5%. Napięcie zasilania powinno wynosić 5V (max. 7V).

Zastosowania:

Czujnik siły miniaturowej budowy przeznaczony jest do pomiaru siły rozciągającej i ściskającej w przemyśle, rolnictwie, budownictwie i laboratoriach. Aplikacja czujnika jest bardzo łatwa z uwagi na
kształt korpusu i sposób wprowadzenia siły do czujnika. Śruby przyłączeniowe
ułatwiają zastosowanie szczególnie w przypadku pomiaru sił rozciągających. Należy dopilnować, aby wyeliminować wpływ sił bocznych. Obowiązują tu ogólne reguły, jakich należy przestrzegać przy aplikacji czujników tensometrycznych do pomiaru siły.
