- WObit - KMM50 miniaturowe czujniki siły

Budowa:

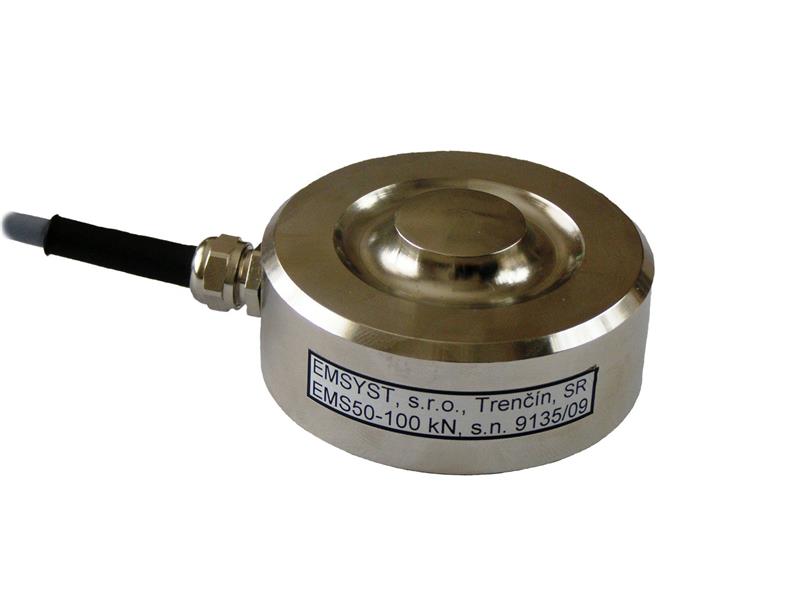

Czujnik z serii KMM50 wykonywany jest w kilku rozmiarach zależnie od pożądanego zakresu pomiarowego. Czujniki o zakresach 1, 2 lub 5 kN mają jednakowe wymiary: średnicę 26 mm i wysokość 10 mm. Czujnik KMM50 ma budowę czujnika membranowego i przypomina wyglądem toroid z rdzeniem w środku. Pierścień toroidu stabilizuje obudowę, a na jego rdzeń wprowadzana jest mierzona siła nacisku. Korpus wytoczony jest z kawałka stali, a powierzchnia wykończona jest pokryciem niklowym. Z boku korpusu wyprowadzony jest przez dławnicę kabel ekranowany 4-żyłowy.

Własności:

Czujniki KMM50 wykonywane są na zakresy od 1 kN do 200 kN obciążenia znamionowego. Obciążenie użytkowe może wynosić maksymalnie 150% zakresu, a nieprzekraczalne obciążenie graniczne wynosi 200% danego zakresu. Stała charakterystyczna czujnika wynosi 1,5 mV/V ±2%. Błąd czujnika określają następujące wielkości: tolerancja liniowości wynosząca 0,1% zakresu pomiarowego, tolerancja zera 2% zakresu pomiarowego, histereza 0,1% zakresu i błąd pełzania mierzony w czasie 30 minut 0,1%. Współczynnik temperaturowy punktu zerowego i stałej charakterystycznej wynosi 0,1% zakresu/10°C. Wejściowa rezystancja mostka wynosi 380 omów ±10%, a wyjściowa 350 omów ±5%. Napięcie zasilania powinno wynosić 5 V (max. 7 V) dla zakresu 1, 2 i 5 kN lub 10 V (max 12 V) dla pozostałych czujników.

Zastosowania:

Czujnik siły miniaturowej budowy przeznaczony jest do pomiaru nacisku w przemyśle, rolnictwie, budownictwie i laboratoriach. Użycie czujnika jest bardzo łatwe z uwagi na kształt korpusu i sposób wprowadzenia siły do czujnika. W przypadku np. pomiaru wagi silosa zbożowego wystarczy podłożyć czujnik pod stopę konstrukcji silosa, uwzględniając w wyliczeniach rozłożenie sił na kolejne nogi konstrukcji. W aplikacji należy zadbać o przygotowanie płaskiej, poziomej powierzchni, która będzie stanowić bazę dla podparcia czujnika. Siła musi zostać wprowadzona na rdzeń czujnika punktowo prostopadle do powierzchni podparcia. Obowiązują tu ogólne reguły, jakich należy przestrzegać przy aplikacji czujników tensometrycznych do pomiaru siły.
