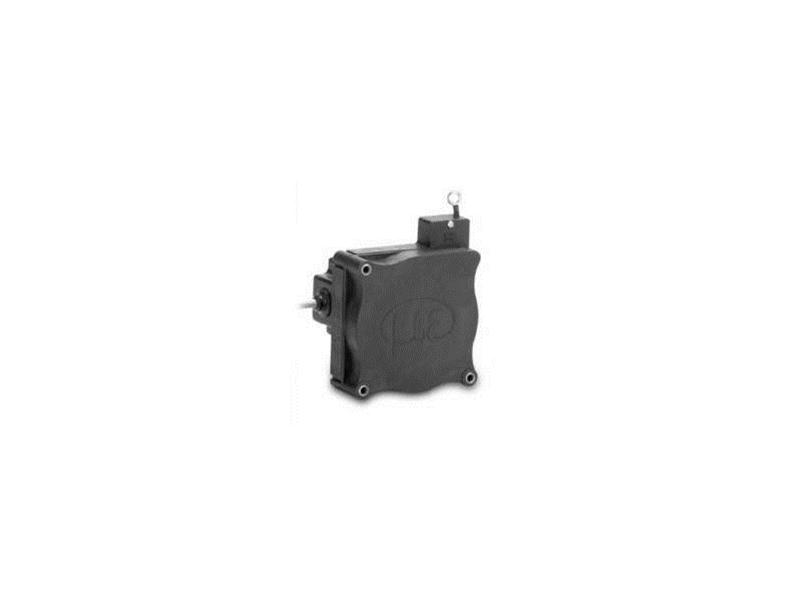

Linkowy czujnik drogi na zakres 2100mm w obudowie z tworzywa

Atrakcyjny cenowo miniaturowy czujnik linkowy drogi z serii MK77 na zakres 2100mm wprowadziła do sprzedaży firma MicroEpsilon. Czujnik przewidziany jest do masowych zastosowań, jest bardzo lekki i stosukowo mały. Zastosowania wymagające niskich cen, jak platformy o zmiennej wysokości, podnośniki samochodowe, łóżka szpitalne, ambulatoryjne, stanowiska dentystyczne, stoły i wózki rehabilitacyjne są idealnym obszarem zastosowań dla tego czujnika drogi.

Czujnik linkowy drogi mierzy liniowe przemieszczenie ruchomej części, poprzez doczepioną z wysoce elastycznej plecionki stalowej linkę, która nawija się precyzyjnie na bęben napędzany silnikiem sprężynowym o dużej żywotności. Bęben zwijający jest połączony z wieloobrotowym potencjometrem precyzyjnym lub enkoderem optycznym. Za pomocą zasady linkowego pomiaru przekształcany jest ruch liniowy na policzalną zmianę rezystancji lub liczbę impulsów z enkodera.

Linkowe przetworniki czynią pomiar drogi możliwym nawet dla dużych długości przy małych wymiarach czujnika. Stosunkowo łatwa jest aplikacja takiego czujnika, wystarczy zamocować obudowę czujnika do podstawy maszyny a zaczep linki do przemieszczającego się obiektu. Liniowe przemieszczenie stalowej linki przekształcane jest w ruch obrotowy, który wydawany jest standaryzowanym sygnałem elektrycznym jako wielkość mierzona.
Czujnik z wyjściem potencjometrycznym spełnia normę szczelności IP20 a z wyjściem enkoderowym IP54.

Dane techniczne:

• zakres pomiarowy: 2100mm
• wymiary obudowy czujnika: 77x77x50mm (dokładne rysunki w katalogu0
• liniowość czujnika z wyjściem potencjometrycznym: ±0,25% zakresu
• liniowość czujnika z wyjściem enkoderowym: ±0,05% zakresu
• rozdzielczość czujnika z wyjściem potencjometrycznym: 0,55 mm
• rozdzielczość czujnika z wyjściem inkrementalnym: 0,43 mm
• zakres temperatur pracy: -20 do +80oC

Wykonania:
WPS-2100-MK77-CR-P25 z potencjometrem i wyjściem kablowym radialnym 1m
WPS-2100-MK77-P25 z potencjometrem
WPS-2100-MK77-E z wyjściem enkoderowym (zasilanie 5..24VDC)
WPS-2100-MK77-E830 z wyjściem enkoderowym (zasilanie 8..30VDC)

Dostępny jest wielostronicowy katalog czujników linkowych.
