- WObit - MG-TAE1 Uniwersalne urządzenie do pomiaru i rejestracji kilku procesów pomiarowych

Często pomiar siły jednocześnie wiąże się z potrzebą określenia innych wielkości fizycznych, np. drogi, kąta, ciśnienia, a nawet kontroli przemieszczania. Przykładem może być stanowisko do pomiaru charakterystyki amortyzatora kolejowego, gdzie oprócz ciągłej rejestracji siły przyłożonej do testowanego produktu, korelowanej z kątem obrotu koła zamachowego prasy, trzeba ten pomiar odnieść do pomiaru rzeczywiście przebytej drogi przez końcówkę amortyzatora.

WObit jako specjalista w dziedzinie pomiaru drogi, kąta, siły i innych wielkości fizycznych oraz producent sterowań do małych silników opracował nowe urządzenie ukierunkowane na takie złożone potrzeby aplikacji czujników siły. Urządzenie skupia w jednej obudowie specjalistyczny
pomiar siły z czujnika tensometrycznego jednocześnie z pomiarem z czujników innych wielkości fizycznych (wejście analogowe 0–10 V, wejście kwadraturowe). Daje to możliwość korelacji i zapisu mierzonych wielkości. Dzięki temu osiągnięty został doskonały kompromis pomiędzy złożonością urządzenia, prostotą obsługi a jego ceną.

Opis urządzenia:

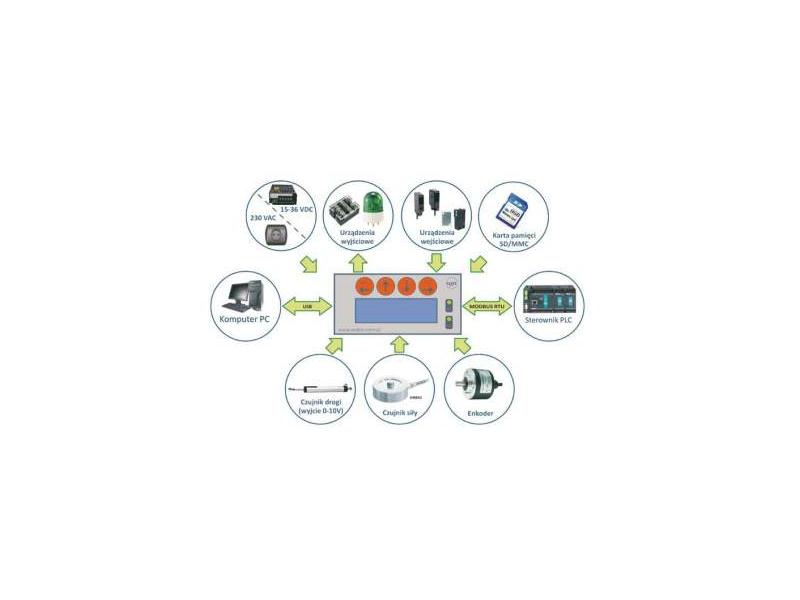

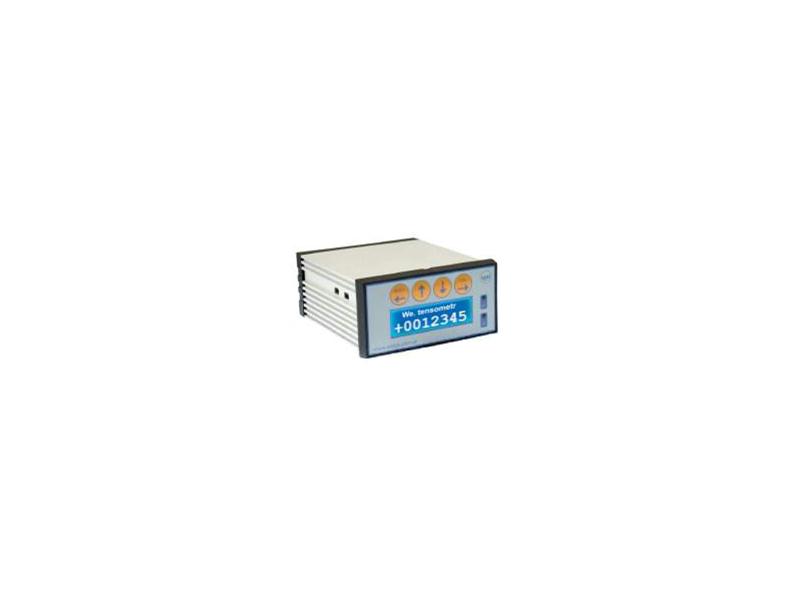

Mieszczący się w małej obudowie z profilu aluminiowego rejestrator MG-TAE1 jest wielofunkcyjnym programowalnym urządzeniem przeznaczonym do pomiaru siły z czujników tensometrycznych. Oprócz możliwości pomiaru siły urządzenie ma dodatkowe wejścia służące do pomiaru przemieszczenia liniowego (wejście kwadraturowe dla enkodera oraz wejście napięciowe 0–10 V / prądowe 0–20 mA). Dzięki temu możliwe jest wykorzystanie urządzenia w aplikacjach, w których oprócz mierzenia siły potrzebny jest jednoczesny pomiar drogi (np. badanie rozciągliwości materiału, próby zrywania itp.). Urządzenie ma ponadto dwa programowane wyjścia przekaźnikowe oraz dwa wejścia cyfrowe, które mogą służyć do wyzwalania pomiarów. Obsługujący urządzenie komunikuje się z nim poprzez wyświetlacz graficzny oraz czteroprzyciskową
klawiaturę, dzięki czemu jego konfiguracja jest prosta i intuicyjna (do wyboru polskie lub angielskie menu).
Rejestrator MG-TAE1 wyposażony jest w dwa interfejsy komunikacyjne – USB oraz RS485 (MODBUS-RTU). Popularne złącze USB pozwala na konfigurację urządzenia i akwizycję pomiarów z poziomu komputera PC (darmowa aplikacja pozwala w czasie rzeczywistym rejestrować mierzone wielkości, a także zapisywać pomiary do pliku). Magistrala RS485 umożliwia natomiast łączenie w sieć urządzeń i zbieranie pomiarów z wielu czujników jednocześnie. Dzięki zaimplementowaniu prostego i popularnego protokołu MODBUS-RTU urządzenie może współpracować np. ze sterownikiem PLC jako urządzeniem nadrzędnym lub np. z panelem HMI (dostępne także z oferty
firmy WObit). MG-TAE1 posiada gniazdo na kartę pamięci FLASH (SD/MMC), na której mogą być zapisywane pomiary z wybraną przez użytkownika częstotliwością (w zakresie od 10 ms do 1 godz.). Wbudowany zegar czasu rzeczywistego daje ponadto możliwość akwizycji pomiarów z dokładną datą i godziną pomiaru.

Własności:

- zasilanie 230 VAC lub 15–36 VDC – w zależności od wersji;
- współpraca z dowolnymi mostkowymi, tensometrycznymi czujnikami siły;
- funkcja kalibracji czujnika tensometrycznego (do wyznaczania stałej czujnika);
- wejście kwadraturowe dla enkodera inkrementalnego;
- wejście 0–10 V;
- możliwość zapamiętywania wartości minimalnej / maksymalnej pomiaru;
- akwizycja danych z programowanym okresem od 10 ms do 1 godz.;
- gniazdo na karty pamięci FLASH (SD/MMC) do gromadzenia pomiarów (zapis do pliku kompatybilnego z Excel *.csv);
- optoizolowane wejścia dla trybu zewnętrznego wyzwalania pomiarów;
- 2 wyjścia przekaźnikowe do sterowania urządzeniami zewnętrznymi;
- Interfejs USB do komunikacji z komputerem PC;
- Interfejs RS485 do komunikacji z innymi urządzeniami w standardzie MODBUS-RTU, np. ze sterownikiem PLC;
- panel przedni z przyciskami oraz wyświetlaczem graficznym;
- solidna obudowa aluminiowa – stopień ochrony IP40.

Oprogramowanie na PC:

Rejestrator MG-TAE1 współpracuje z programem MG-TAE1-PC, który pozwala na jego konfigurację z poziomu komputera PC. Program ten pozwala także na zbieranie danych pomiarowych z urządzenia w czasie rzeczywistym i ich zapis do pliku w formacie *.csv (odczytywanym w Excelu).
Komunikacja odbywa się za pomocą łącza USB bez konieczności instalowania sterowników w komputerze PC.

Komunikacja:

Rejestrator MG-TAE1 może komunikować się z dowolnym urządzeniem nadrzędnym obsługującym
protokół MODBUS-RTU na magistrali RS485. Wybór adresu oraz prędkość transmisji jest ustawiana w menu urządzenia.

Podsumowanie

W praktyce budowy typowych stanowisk pomiarowych zamiast złożonych instalacji wykorzystujących poszczególne urządzenia współpracujące z czujnikami tensometrycznymi, enkoderami i czujnikami, określającymi mierzoną wielkość fizyczną sygnałem napięciowym, można użyć opisanego powyżej urządzenia, rezygnując z wielu połączeń, dodatkowego kosztu związanego z zakupem wielu urządzeń i poświęconego czasu na ich uruchomienie.
Urządzenie do pewnego rozmiaru zadania jest w stanie samodzielnie obsłużyć kilka procesów pomiarowych, pozostawiając w kieszeni projektanta środki na kolejne wyrafinowane metody pomiarowe. Dzięki temu, że produkt popowstał w dziale R&D firmy WObit łatwe są dodatkowe modyfikacje oprogramowania dostosowane do specyficznych wymagań technicznych lub dokumentacyjnych procesu.
