Szybki mikrometr bezstykowy

Firma MicroEpsilon oferuje system pomiarowy wykorzystujący laser ze zintegrowaną kamerą CCD wysokiej rozdzielczości o nazwie optoCONTROL do pomiaru wielkości geometrycznych. Duża częstotliwość pomiaru, dokładność, doskonała rozdzielczość w połączeniu z bardzo konkurencyjną ceną definiują nowy poziom jakości w bezkontaktowych pomiarach i inspekcji ruchomych detali w linii produkcyjnej.

System optoCONTROL mierzy wymiar badanego obiektu (średnica, szerokość, szczelina, segment) lub pozycję brzegu przedmiotu na zasadzie badania cienia rzucanego przez przedmiot. Ciągły pomiar bez przerw i z szerokim zakresem dynamicznym jest możliwy dzięki ciągłej kurtynie laserowej.

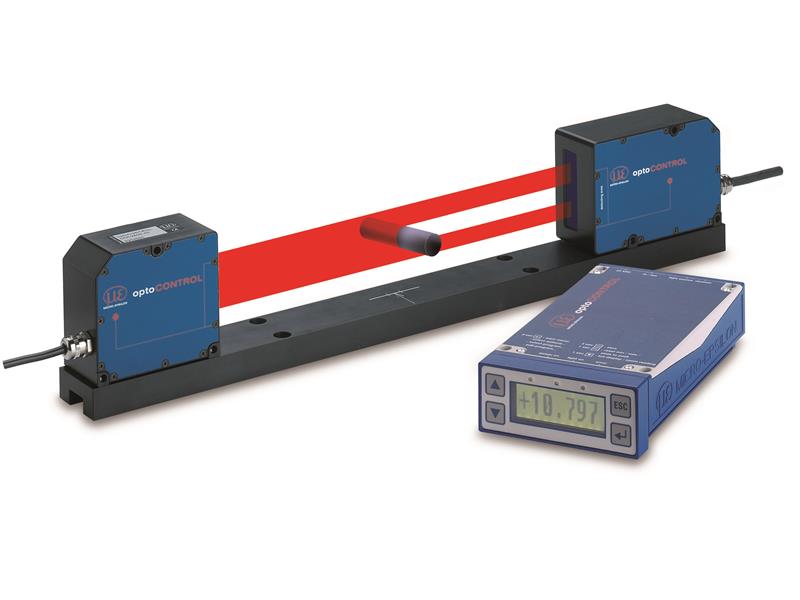

System optoCONTROL zawiera zespół czujnika i mikrokontroler. Zespół czujnika składa się ze źródła światła laserowego i kamery CCD. Równoległa kurtyna światła laserowego jest wytwarzana przez laserowe źródło światła. Kamera CCD w sekcji odbiornika mierzy z dużą dokładnością kontury sprawdzanego obiektu uformowane przez rzucany cień. Zespół czujnika jest kontrolowany i opracowywany przez inteligentny kontroler z graficznym wyświetlaczem dla operacji i wskazań wyników pomiaru.

Dane techniczne:

• Zakres pomiarowy: 40 mm
• Dokładność pomiaru: ± 1 µm
• Rozdzielczość: < 0,25 µm
• Liniowość: < 3 µm
• Częstotliwość próbkowania: 2,3 kHz
• Odstęp źródła od odbiornika: 300 ± 50 mm
• Źródło światła: LED
• Programy pomiarowe: kanty, średnica, szczelina, segment, 4 definiowalne specyficzne programy pomiarowe klienta
