- WObit - Moduły liniowe serii ML
- WObit - Moduły liniowe serii ML
Producent:
Wobit

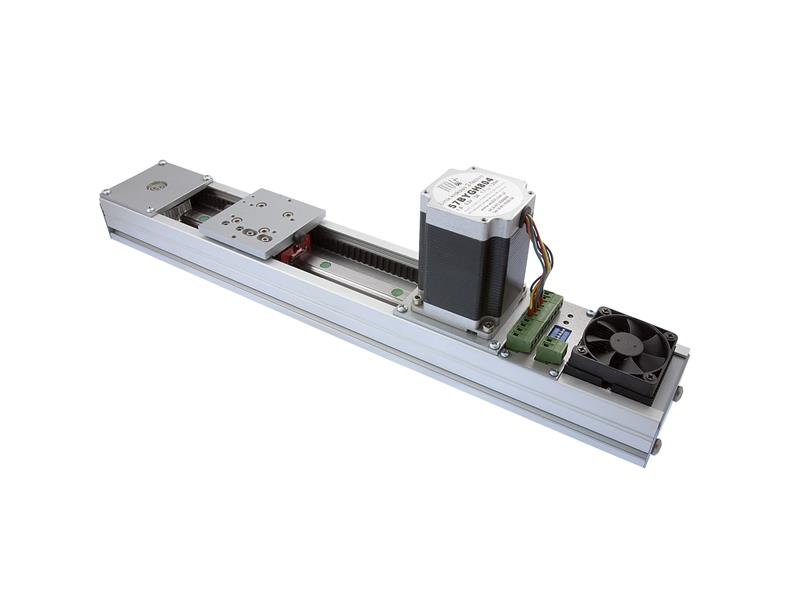

Moduł liniowy MLA stanowi kompletne urządzenie do realizacji przemieszczeń liniowych. Moduł oparty na bazie profilu aluminiowego, prowadnicy liniowej oraz pasku zębatych jest ciekawą alternatywą dla drogich rozwiązań bazujących na śrubach pociągowych.
Moduł napędzany jest standardowo silnikiem krokowym, a ruch obrotowy kół zębatych zamieniany jest na przemieszczenie liniowe za pomocą paska zębatego. Rozwiązanie zapewnia co prawda mniejszą dokładność, jednak uzyskiwane prędkości liniowe są znacznie większe w stosunku do rozwiązań bazujących na śrubach.

Dedykowany profil aluminiowy został zaprojektowany z myślą o zastosowaniu prowadnic liniowych i wózków z oferty HIWIN - HGH15 oraz prowadnic miniaturowych i wózków MGW12.
Profil wykonany z najbardziej popularnego, utwardzanego stopu aluminium 6061 T6, zapewnia dobre własności wytrzymałościowe oraz stosunkowo niską masę. Masa samego profilu o długości 1 [m] i wymiarze zewnętrznym 70x40 [mm] wynosi 1,81 [kg]. Profil, w którym osadzona jest prowadnica można łączyć z innymi modułowi systemami konstrukcji aluminiowych. Sam profil może być również wykorzystany jako element nośny. Dzięki temu konstruowanie urządzenia staje się jeszcze prostsze i tańsze.

Zintegrowany układ sterowania silnikiem krokowym zamknięty w kompaktowej obudowie, sprawia, że konstrukcja jest zwarta i nie należy martwić się o dodatkowe elementy sterowania. Enkoder magnetyczny zamontowany pod wyprowadzeniem silnika oraz zbliżeniowy czujnik krańcowy zapewnia weryfikację położenia wózka, a dołączone oprogramowanie umożliwia programowanie trajektorii ruchu w bardzo intuicyjny sposób, a interfejs USB umożliwia łatwą połączenie z każdym komputerem PC. Układ sterowania posiada dodatkowo wejścia/wyjścia, które mogą być dowolnie skonfigurowane i wykorzystane np. do synchronizacji z drugim modułem, bądź do sterowania innymi elementami wykonawczymi.

Cechy:

- gotowy moduł przemieszczeń liniowych,
- dokładność 0,1 [mm],
- prosta konstrukcja,
- kompatybilność z systemami połączeń aluminiowych,
- paski i koła zębate T5,
- przełożenie ruchu obrotowego na liniowy: 1 [obr/s] = 150 [mm/s],
- wymienne płytki mocujące napęd.

Zastosowanie:

- konstrukcja urządzeń pomiarowych,
- urządzenia wykonawcze,
- linie produkcyjne,
- transport.
