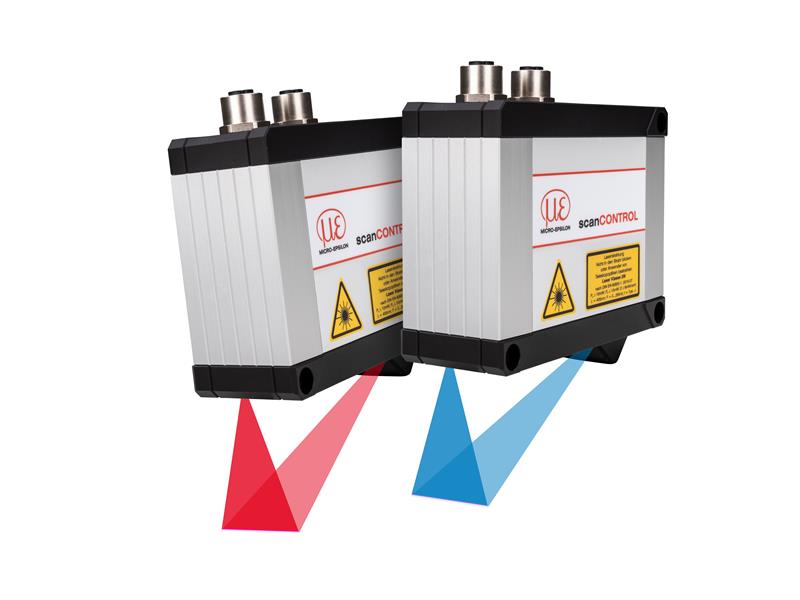

scanCONTROL 30x2 - nowy skaner laserowy firmy Micro-Epsilon w ofercie WObit

Skaner laserowy scanCONTROL 30x2 umożliwia pomiar kształtu profilu wykorzystując zasadę triangulacji optycznej. Na powierzchni badanego detalu wyświetlana jest linijka laserowa. Światło odbite od powierzchni obiektu, po przejściu przez układ soczewek, jest rejestrowane na matrycy CMOS. Zintegrowany kontroler dokonuje analizy oraz przetwarzania pomiarów. Umożliwia to określenie wysokości oraz szerokości badanego detalu (pomiar w osiach Z oraz X). Ponadto otrzymujemy informację o położeniu każdego z mierzonych punktów na osi Z i X. W bardzo prosty sposób możliwa jest również realizacja skanowania powierzchni w 3D, poprzez realizację przemieszczenia czujnika nad badaną powierzchnią lub przesuw detalu pod nieruchomą głowicą urządzenia.

Te skanery laserowe zapewniają skalibrowane dane profilu 2D z prędkością do 5,12 miliona punktów na sekundę. Dzięki maksymalnej częstotliwości profilu do 5 kHz skanery doskonale sprawdzają się w precyzyjnych pomiarach profilu w procesach dynamicznych.

Matryca czujnika zapewnia rozdzielczość 1024 punktów/profil przy odległości punktu od 24 µm. Oznacza to, że można niezawodnie wykryć nawet drobne szczegóły.

Duży zakres pomiarowy 200 mm
Skanery laserowe scanCONTROL 30x2 są teraz dostępne również z dużym polem pomiarowym 200 x 300 mm. Pozwala to na pomiar dużych obiektów z wysoką dokładnością.
