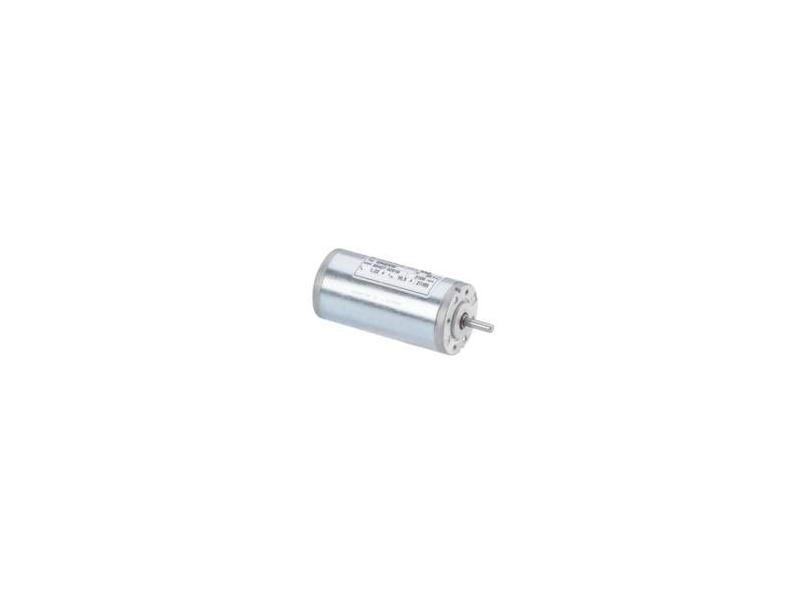

- WObit - Silnik prądu stałego GR80x80 z klasycznym komutatorem

Komutatorowy silnik DC

Silnik prądu stałego GR80x80 z klasycznym komutatorem o mocy znamionowej 240W jest bazą do budowy modularnego napędu, wyposażonego w zależności od potrzeb w przekładnię, enkoder, tachoprądnicę i hamulec. Silnik z przekładnią planetarną lub ślimakową wykorzystywany jest masowo do napędu drzwi, bram, w technice medycznej i ogólnie w automatyce przemysłowej szczególnie na liniach technologicznych.

Silnik komutatorowy GR80x80 o mocy znamionowej 240W wykonywany jest z uzwojeniem 24V, 40V i 60V i ma moment znamionowy 62Ncm, przy momencie rozruchowym ok. 608Ncm. Znamionowa prędkość obrotowa wynosi 3200obr/min. Prąd biegu jałowego przy zasilaniu 24VDC wynosi 0,65A, prąd znamionowy 10A a demagnetyzacji 91A. Masa silnika wynosi 4kg. Obudowa silnika ma średnicę 80mm, długość 175mm, a wałek silnika ma średnicę 12mm.

Silnik kombinowany może być z przekładnią planetarną o dużej sprawności PLG 60 (możliwe przełożenia od 3:1 do 70:1) lub PLG70 (przełożenia od 4:1 do 343:1) względnie z przekładnią ślimakową SG120 o możliwych przełożeniach od 8:1 do 80:1. Przekładnie planetarne znajdują zastosowanie przede wszystkim w napędach, w których wymagana jest wysoka sprawność a szumy nie są obojętne dla otoczenia. Należą do nich m.i. napędy stosowane w technice medycznej i automatyce drzwi. Firma Dunkermotoren ma tak zautomatyzowany proces produkcji, że silniki są produkowane na linii automatycznej w dowolnym wyposażeniu przy zachowaniu najwyższych wymagań jakościowych.
