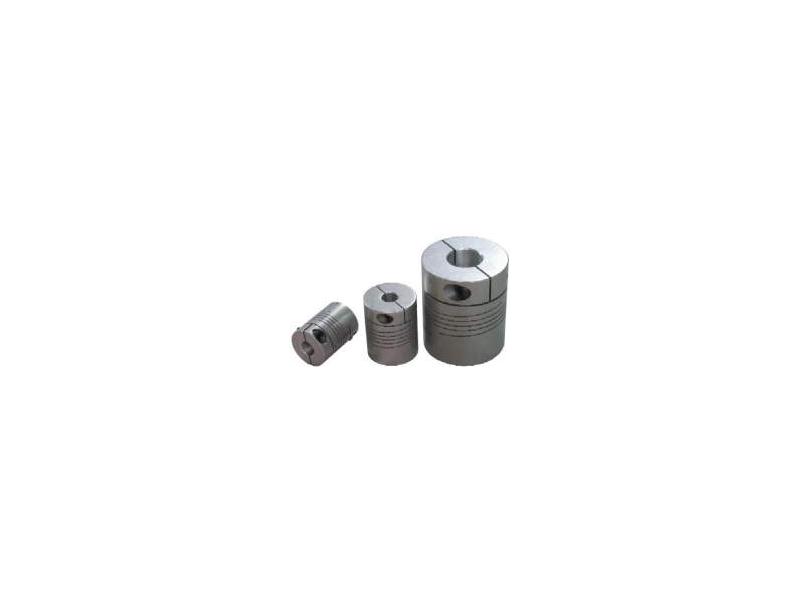

- WObit - Sprzęgła helikalne SHZ

Do wyrównywania nieosiowości montażowych przy podłączaniu przetworników optoelektronicznych do osi obiektu stosuje się sprzęgła zapewniające mały błąd kinematyczny przeniesienia kątowego. Wśród sprzęgieł mieszkowych, nacinanych, membranowych, kłowych o innych konstrukcjach wyróżniają się niską ceną i elastycznością sprzęgła heliakalne SHZ.

Sprzęgła helikalne powstają z naciętego wzdłuż helikaloidy pręta aluminiowego z odpowiednimi otworami pod osie, na których dzięki odpowiednim podcięciom zaciska się końcówka sprzęgła stanowiąca pierścień zaciskowy. Zacisk na osi enkodera jest pewny i nie kaleczy osi. Łatwość montażu jest szczególną zaletą w trudno dostępnych na maszynie miejscach montażu enkodera.

Gama wielkości sprzęgieł o średnicy 16mm, 20mm, 25mm obejmuje różne średnice otworów. Najpopularniejsze z nich dostępne są z magazynu WObit. Na zamówienie wykonywane są sprzęgła o większych średnicach jak 32mm, 42mm i 48mm. Przykładowo sprzęgło SHZ20-6-6 o średnicy 20mm i długości 25mm ma sztywność skrętną 30Nm/rad, przenosi moment znamionowy 0,7Nm, toleruje błąd nieosiowości 0,1mm i błąd kątowy 3stopnie. Sprzęgła helikalne chętnie stosowane są tez w małych napędach z silnikami krokowymi.
