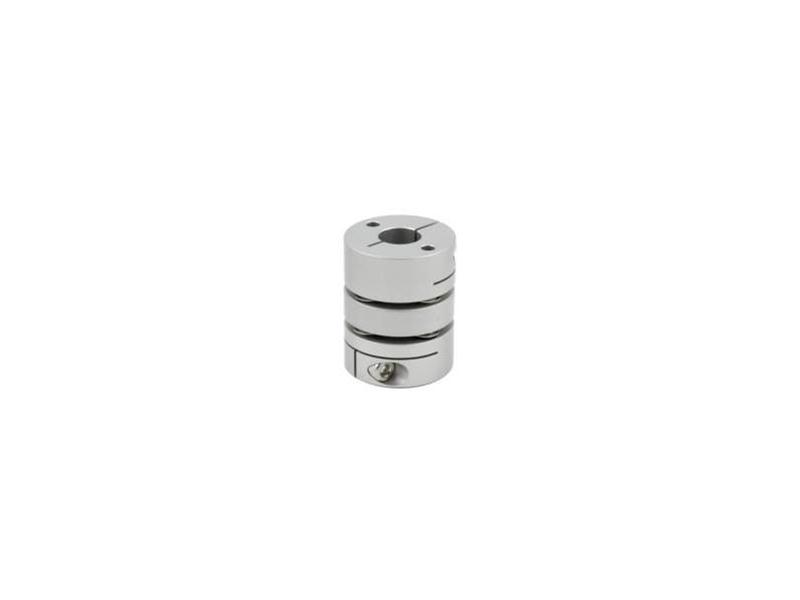

Sprzęgło dyskowe zaciskowe SBZ32-9,52-9,52

Do wyrównywania nieosiowości montażowych przy podłączaniu przetworników optoelektronicznych do osi obiektu stosuje się sprzęgła zapewniające mały błąd kinematyczny przeniesienia kątowego. Wśród sprzęgieł mieszkowych, nacinanych, heliakalnych, kłowych i o innych konstrukcjach wyróżniają się wysoką precyzją, dużym przenoszonym momentem i dużą prędkością obrotową sprzęgła dyskowe SBZ.

Sprzęgła dwudyskowe mają pierścienie zaciskowe z odpowiednimi otworami pod osie, na których dzięki odpowiednim podcięciom zaciska się na osi obiektu końcówka sprzęgła stanowiąca pierścień zaciskowy. Zacisk na osi silnika jest pewny i nie kaleczy osi. Pierścienie zaciskowe połączone są odpowiednio z dyskiem ze specjalnego stopu, który sztywno przenosi obciążenie momentem obrotowym, zapewniając jednocześnie pewną elastyczność w kierunku osiowym.

Łatwość montażu jest szczególną zaletą w trudno dostępnych na maszynie miejscach montażu silnika czy enkodera.

Przykładowo sprzęgło SBZ32-9,52-9,52 o średnicy 32mm i długości 38mm ma sztywność skrętną 450Nm/rad, przenosi moment znamionowy 2,6 Nm, toleruje błąd nieosiowości 0,1mm i błąd kątowy 1stopień.

Sprzęgła dyskowe najchętniej stosowane są w szybkich napędach pozycjonujących z silnikami Serwo. WObit oferuje również uniwersalne sprzęgła helikalne, tanie sprzęgła plastikowe i całe rodziny sprzęgieł Oldham, Unilat firmy Huco.


Więcej informacji na stronie www.silniki.pl
