Sterownik SMC108v2

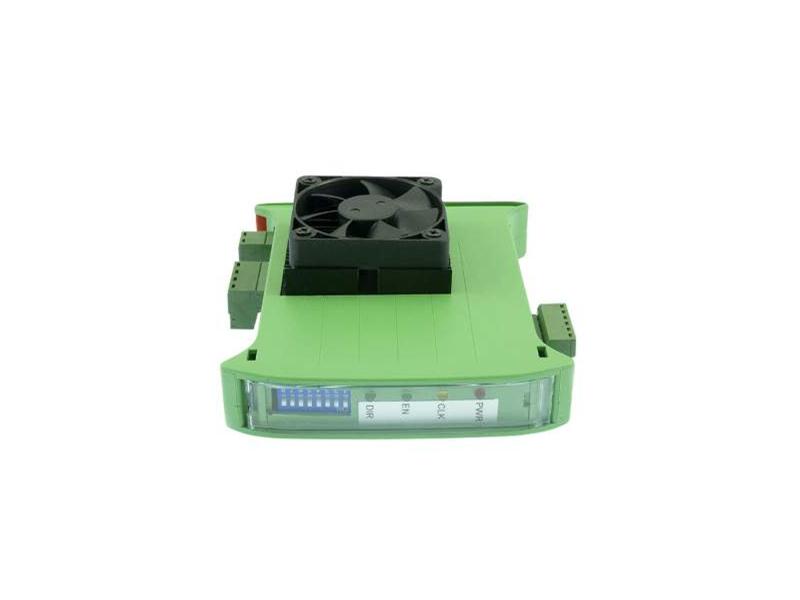

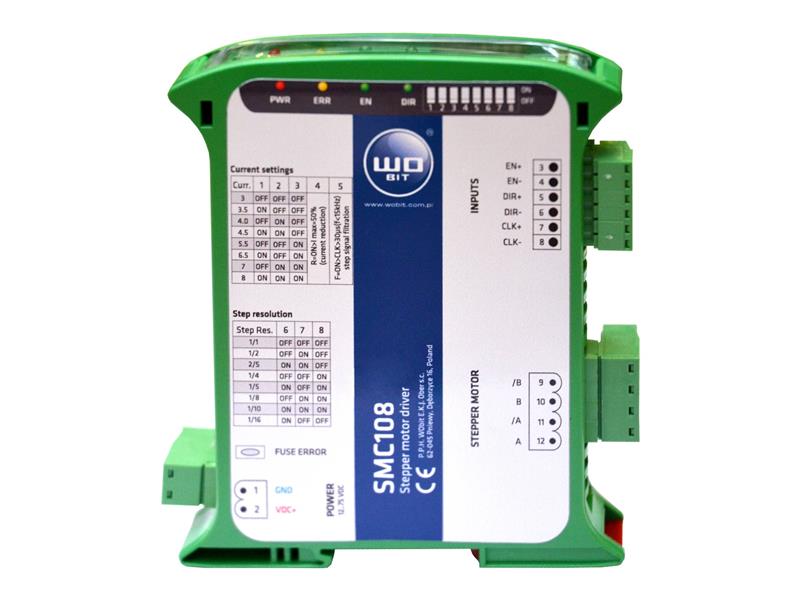

SMC108v2 to nowoczesny sterownik dwufazowego silnika krokowego opracowany i produkowany w firmie WObit w oparciu o stopnie mocy wykonane w technologii DirectFET™. Zapewniło to miniaturyzację rozmiarów sterownika przy dość dużych prądach sterujących charakterystycznych dla dużych i średnich silników krokowych o rozmiarze kryzy od 110 mm do 57mm. Kompaktowa obudowa z tworzywa sztucznego umożliwia zamocowanie sterownika na typowej szynie DIN, a łatwy dostęp do przełączników i diod sygnalizacyjnych pozwala na szybką konfigurację sterownika i podgląd stanu jego pracy.SMC108v2 jest sterownikiem przeznaczonym do współpracy z dwufazowym silnikiem krokowym z uzwojeniem bipolarnym (8- lub 4-przewodowym) lub unipolarnym 6-przewodowym włączanym jako bipolarny. Umożliwia on sterowanie z pełnym krokiem lub podziałem kroku 1/2, 1/4, 1/8, 1/16, a także 1/5, 1/10, 2/5 wymuszając stałą wartość prądu w uzwojeniu niezależnie od wartości napięcia zasilania. Sterowanie kierunkiem obrotów odbywa się za pomocą wejścia DIR. Wejście ENABLE zezwala na pracę silnika lub odłącza prąd od silnika.

Właściwości:

- Stopnie mocy w nowoczesnej technologii DirectFET™
- Mikroprocesor oraz specjalizowany układ sterujący TMC239, wyposażony w precyzyjny układ kontroli prądu i kontroli przeciążeń górnej i dolnej gałęzi mostka mocy
- Jedno napięcie zasilania +12V.. +38V
- Wysoki prąd znamionowy – max 7,5A na fazę
- Wybór prądu uzwojenia silnika: 3; 3,5; 4,2; 5; 6; 6,2; 6,5; 7,5A
- Podział kroku: 1/1, 1/2, 1/4, 1/5, 2/5, 1/8, 1/10, 1/16
- Częstotliwość przełączania tranzystorów 23kHz
- Optoizolowane wejścia
- Automatyczna redukcja prądu
- Zasilanie i sygnały sterujące na listwach rozłącznych ze złączami śrubowymi
- Obudowa przystosowana do montażu na szynie DIN
- Wskaźniki LED dla zasilania / pracy / błędu


Stopień mocy sterownika zrealizowany jest przy pomocy miniaturowych tranzystorów MOSFET w nowoczesnej technologii DirectFET™. Minimalizacja strat i wysoka sprawność przełączania stopnia mocy pozwoliły na miniaturyzację rozmiarów sterownika.

Stopień mocy sterownika pracuje przy częstotliwości przełączania 20kHz, a mieszany sposób gaszenia prądu daje oszczędności energii przy optymalnym kształcie przebiegu prądu, co wiąże się z precyzją ruchu silnika krokowego (mixed decay). W układzie sterującym TMC239 zawarte są nieliniowe przetworniki D/A pozwalające na uzyskanie podziału krokowego 1/16, a także precyzyjny układ kontroli prądu i kontroli przeciążeń górnej i dolnej gałęzi mostka mocy.
