Stolik KK60

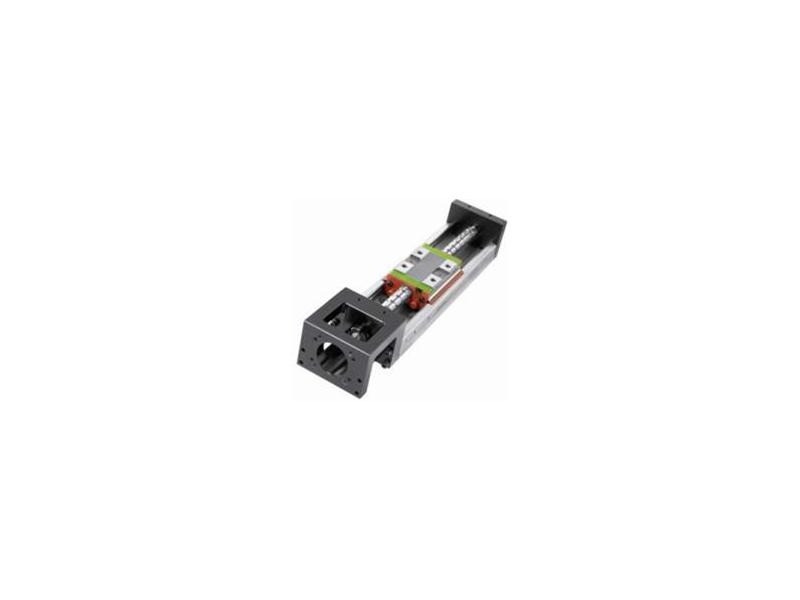

Stolik liniowy z serii KK60 produkcji HIWIN, stanowiący kompletny system mechaniczny do pozycjonowania liniowego przy użyciu np. silnika krokowego, dostępny jest w firmie WObit wraz z osprzętem typu sprzęgło, silnik krokowy, sterownik silnika, zasilacz, a także indekser. Zestaw takich urządzeń pozwala samodzielnie z dużą precyzją pozycjonować liniowo umieszczane na wózku stolika produkty. Stolik składa się z odlewu z zatopioną prowadnicą toczną, śruby kulowej napędzającej wózek i uchwytu silnika, w którym przewidziano miejsce na sprzęgło.
Stoliki wykonywane są w kilku wielkościach rozmiarowych i długościach. Stolik z serii KK60 ma długość 150, 200, 300, 400, 500 lub 600mm. Śruba toczna o średnicy 12mm ma skok 5 lub 10mm. Dla wykonania precyzyjnego dopuszczalna prędkość liniowa przy skoku 5mm wynosi 550mm/sek, a dla skoku 10mm prędkość wynosi 1100mm/sek. Powtarzalność stolika wynosi +/-0,003mm a gwarantowana dokładność 0,02mm. Moment startowy stolika wynosi ok. 15Ncm.
Rozwijana siła dynamiczna ma wartość 3744N dla skoku 5mm (statycznie 6243N) i 2410N dla skoku 10mm. Nośność dynamiczna sięga 13230N dla wózka dłuższego (długość 82mm z odbojnikami) i 7173N dla wózka krótszego (długość 59mm). Powyższe dane dotyczą samego stolika a nie stolika z konkretnym napędem.
Zalecany silnik krokowy to 57BYGHM004 o momencie trzymającym 0,55Nm lub większy, sterownik np. SMC64WP i indekser MI188.
Stolik KK60 wykonywany jest z pięcioma różnymi opcjami kryzy mocującej do silnika. Stoliki z serii KK wykonywane są w pięciu wielkościach, maksymalnie do długości 1380mm.
