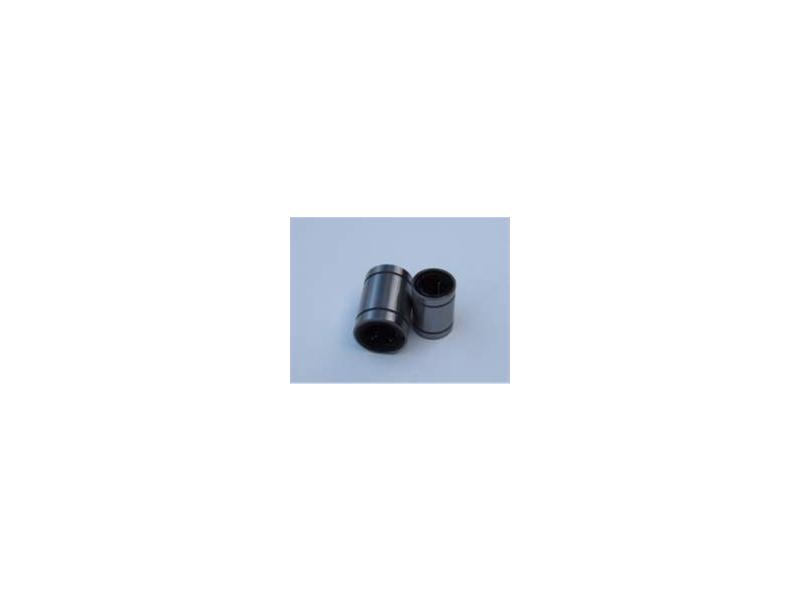

- WObit - Tuleje łożyskowe UB20

W ofercie firmy WObit dostępne są łożyska liniowe firmy HIWIN umożliwiające precyzyjne przemieszczanie liniowe na okrągłych prętach. Opatentowany system obiegu kulek troszczy się o cichy i beztarciowy bieg. Zamknięty obieg kulek zapewnia nieograniczoną długość drogi. HIWIN dostarcza szeroką paletę wykonań tulei, która pokrywa cały obszar możliwych zastosowań tulei łożyskowych. Wyrafinowane testy i produkcja według ISO 9001 zapewniają jednorodną jakość najwyższego standardu.

Tuleje łożyskowe HIWIN mają masywny i przez to bardzo sztywny zewnętrzny pierścień ze stali łożyskowej. Koszyk wykonany jest z termicznie i mechanicznie wysokoobciążalnego tworzywa sztucznego. Wysokie własności tłumiące tego tworzywa zapewniają cichy bieg kulek. Opatentowany system powrotu kulek i miękkie przejście kulek wraz z starannie opracowana powierzchnią bieżni troszczą się o niskie tarcie i bezgłośny bieg. Hartowana stal łożysk walcowych dla tulei i stal chromowana najwyższej jakości dla kulek zapewniają wysoką siłę nośną i długą żywotność.

Tuleje łożyskowe HIWIN składają się z niewielu części, które skonstruowano według najnowszych trendów. Osiągnięto prze to wysoką przydatność. Dzięki precyzyjnemu procesowi produkcji z zawężonymi tolerancjami i standaryzowanymi wymiarami tuleje łożyskowe HIWIN zapewniają użytkownikowi wymienność przy wysokich parametrach. Łożyska te wymagają niewielkiego smarowania. Nadają się do tego zarówno olej jak i smar.

Zalety tulei łożyskowych HIWIN:

- niskie tarcie i bezszumowy bieg
- wysoka nośność i długa żywotność
- łatwa zabudowa i wysoka przydatność
- wysoka moc i wymienność
- łatwe smarowanie

Tuleje łożyskowe HIWIN są zwykle dostarczane z dwoma uszczelnieniami (oznaczenie WW). Można też zamówić wykonania z jednym uszczelnieniem (W) lub bez uszczelnienia.
Tuleje łożyskowe HIWIN są produkowane w trzech formach:
- zamknięta budowa
- przecięta budowa
- otwarta budowa
Tuleje zamknięte są zwykle montowane w obudowie z tolerancją otworu ISO H7. Dla zmniejszenia szczeliny radialnej stosuje się też tolerancję JS6.
Tuleje ze szczeliną mogą być lekko ustawiane przez odpowiednie otworowanie obudowy. Bardzo łatwo osiągnąć to przez obudowę z nacięciem i śrubą nastawczą.

Tuleje otwartej budowy są ustawiane przez wybór otworu obudowy. Dla zapewnienia odpowiedniego luzu promieniowego wybierana tolerancja spomiędzy JS6 do M7 wynika z tolerancji wałka i nominalnej tolerancji koła tulei.

Tuleje HIWIN stosowane są we współpracy z hartowanymi wałkami stalowymi. Dla normalnego luzu roboczego do wyboru jest tolerancja wałka ISO h7. Przy zaniżonym luzie przewiduje się ISO j7.
