- WObit - Wskaźnik do pomiaru napięć i prądów MD150A

MD150A to wskaźnik pomiarowy 0-10 V / 4-20 mA. Programowalny wskaźnik dla czujników z wyjściem napięciowym, prądowym lub potencjometrycznym. Wskaźnik MD150A przeznaczony jest do pomiaru napięć 0...10 V lub prądów 0...20 mA. Może współpracować z różnorodnymi czujnikami dającymi na wyjściu sygnał analogowy napięciowy lub prądowy i konwertować pomiar na określoną jednostkę.

Wejścia/ wyjścia

Dodatkowe wyjście napięcia 12 V pozwala na zasilanie czujnika lub podłączenie czujnika potencjometrycznego. MD150A oprócz wejścia pomiarowego posiada 2 wyjścia przekaźnikowe, które mogą być dowolnie skonfigurowane do załączania/wyłączania się przy określonych progach. Urządzenie wyposażone zostało ponadto w uniwersalne wejścia cyfrowe, które mogą być wykorzystane do zewnętrznego wyzwalania pomiarów oraz „pauzowania" aktualnego pomiaru.

Obsługa, pomiar

Wskaźnik MD150A jest intuicyjny w obsłudze. Konfiguracja do współpracy z danym czujnikiem nie wymaga przeprowadzania żadnych przeliczeń, a sprowadza się do wprowadzenia zakresu sygnału wyjściowego z czujnika i zakresu wartości wyświetlanej na wskaźniku. Wskaźnik sam konwertuje wartość pomiaru tak, by np. po podłączeniu czujnika odległości z wyjściem 4-20 mA wskazywał wartość w mm. MD150A wyposażony został w złącze USB oraz RS485 MODBUS.

Odczyt/ rejestracja

Złącze USB pozwala na rejestrację danych pomiarowych w komputerze PC (np. do pliku Excel) przy wykorzystaniu oprogramowania MD150A-PC. MODBUS-RTU pozwana na odczyt pomiarów z kilku wskaźników jednocześnie do sterownika PLC, panelu HMI czy własnej aplikacji na PC.

Obudowa

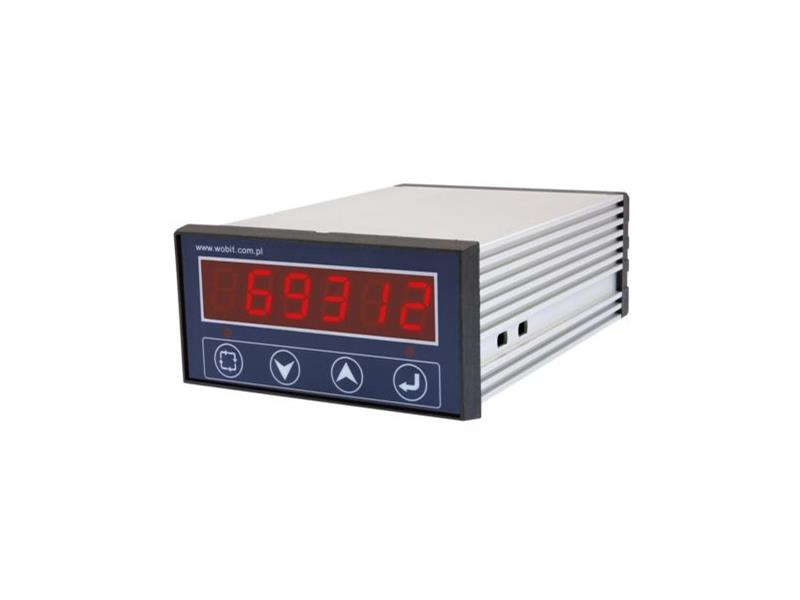

Wskaźnik MD150A posiada obudowę z pełnego profilu aluminiowego zgodną z normą DIN43700 gwarantującą dużą wytrzymałość mechaniczną i odporność na niekorzystne warunki zewnętrzne w tym zakłócenia elektryczne.

Współpraca z dowolnymi mostkowymi, tensometrycznymi czujnikami siły.

Właściwości:

• Pomiar napięcia lub prądu z rozdzielczością 10 000 działek pomiarowych (1 mV),
• Filtrowanie sygnału,
• Konwersja napięcia/prądu do dowolnych jednostek,
• Zmiany stanów wyjść przekaźnikowych w oparciu o ustalone progi
• Przesyłanie danych pomiarowych do komputera PC (USB) lub urządzenia nadrzędnego np. panel HMI, sterownika PLC (RS485 MODBUS-RTU)
