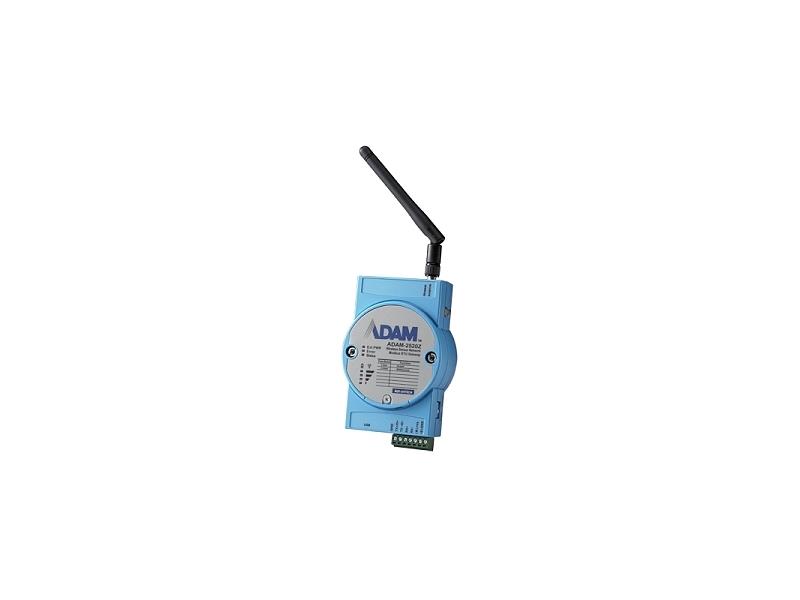

ADAM-2520Z: brama centralna Modbus/RTU – sieć bezprzewodowa ZigBee

Seria ADAM-2000 pozwala na wyjątkowo łatwe stworzenie bezprzewodowego systemu sterowania z wykorzystaniem protokołu ZigBee (standard IEEE 802.15.4). Jego kluczowym elementem jest moduł ADAM-2520Z, komunikujący zdalne moduły I/O z jednostką centralną (np. PC).

ZigBee jest idealnym rozwiązaniem dla rozproszonych systemów pomiarowych o niekoniecznie szybkiej transmisji – maksymalna prędkość to 250kbps. Moduły zasilane bateryjnie przez większość czasu są uśpione (a włączają się co pewien ustalony czas). Dzięki temu zużycie energii jest wyjątkowo niskie, co pozwala pracować na zasilaniu 2xAA nawet parę lat. Moduły I/O komunikują się bezprzewodowo z bramą 2520Z, która komunikuje system sterowania z jednostką nadrzędną przez port RS-422/485 lub USB.

Brama ADAM-2520Z może komunikować się nawet z 32 rozproszonymi modułami I/O na odległość do 1000 metrów (która może być dalej rozszerzana za pomocą routera ADAM-2510Z o kolejne 1000 m). Dzięki wspieranym 3 topologiom sieci (gwiazdy, drzewa lub sieci) rozplanowanie systemu łatwo dostosować do konkretnej aplikacji. Komunikacja z jednostką nadrzędną (sterownikiem, PC) jest prowadzona przez protokół Modbus/RTU przy dostępnych interfejsach RS-422/485 lub USB.

• Standard bezprzewodowy 2.4 GHz zgodny z IEEE 802.15.4
• Obsługa do 32 zdalnych modułów
• Zasięg do 1000 m (możliwość rozszerzania routerem 2510Z)
• Prędkość transmisji do 250 kbps
• Możliwa topologia gwiazdy, sieci lub drzewa
• Czułość odbiornika -96 dBm
• Moc nadajnika 19 dBm
• Protokół komunikacyjny: Modbus/RTU
• Komunikacja z hostem: RS-422/485 lub USB
• Konfiguracja za pomocą darmowego narzędzia ADAM/Apax .NET Utility
• Temperatura pracy: -20 - 70 °C (zasilanie zewnętrzne) lub 0 - 50 °C (zasilanie bateryjne)
• Dopuszczalna wilgotność względna: 20-95 %
• Zasilanie: 10-30 VDC, bateryjne 2xAA lub przez USB
• Pobór mocy (zasilanie 24 VDC zewnętrzne): 0,8 W
• Pobór mocy (zasilanie USB): 0,5 W
• Pobór mocy (zasilanie 3 VDC dla 2xAA): 0,3 W
• Montaż naścienny lub na szynie DIN
