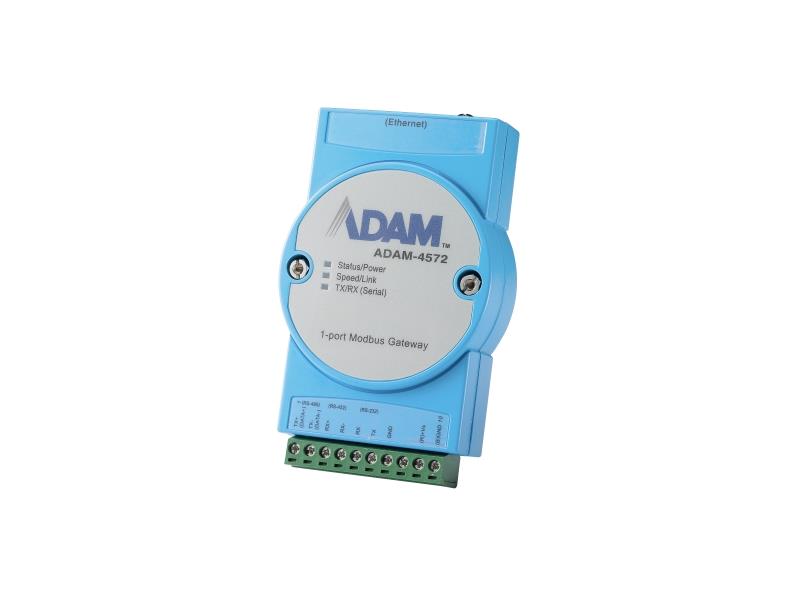

ADAM-4572 - Uniwersalna brama Modbus TCP/RTU/ASCII

ADAM-4572 firmy Advantech to uniwersalny konwerter portu szeregowego na Ethernet oraz protokołów Modbus pracujący w różnorodnych trybach Client i Serwer. Rozwiązanie to znakomicie ułatwia komunikację pomiędzy urządzeniami o różnych interfejsach.

ADAM-4572 został wyposażony w konfigurowalny port szeregowy RS-232/422/485 oraz wejście ethernetowe. Oprócz tego brama konwertuje ramki z danymi przesyłane protokołem Modbus po różnych interfejsach (Modbus TCP <-> Modbus RTU/ASCII). Moduł pozwala na pracę zarówno w trybie master, jak i slave. Korzystający z Ethernetu master z protokołem Modbus/TCP może kontrolować urządzenia protokołem Modbus/RTU podpięte przez RS (aż do 31 przy RS-485), lub podpięty przez RS master może kontrolować slave'y TCP. Taka transmisja jest prowadzona przez bramę w sposób całkowicie przezroczysty.

Szybkie i łatwe uruchomienie modułu ADAM-4572 umożliwia udostępniane przez producenta oprogramowanie Serial Device Server Configuration Utility. Automatycznie wykrywa ono podłączone urządzenia, pozwala na zmianę parametrów transmisji szeregowej, konfigurację ustawień sieciowych oraz tryb pracy (master/save, RTU/ASCII).

• Interfejs 10/100 Base-T Ethernet
• Port szeregowy RS-232/422/485
• Tryb pracy Modbus TCP/RTU/ASCII master/slave
• Do 8 klientów TCP równocześnie
• Do 31 urządzeń w podłączonych do portu szeregowego RS-485
• Prędkość transmisji szeregowej do 921,6 kbps
• Zasilanie 10-30 VDC
• Pobór mocy 1,5 W
• Temperatura pracy od 0 do 60 °C
• Montaż na szynie DIN lub naścienny
