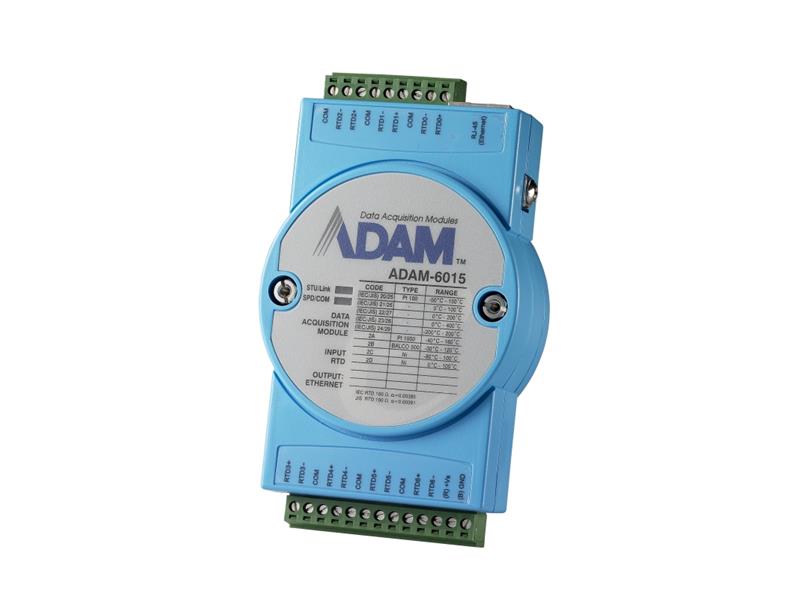

ADAM-6015 – Inteligentny moduł z wejściami dla czujników RTD (Pt-100, Pt-1000)

ADAM-6015 to moduł wejść analogowych firmy Advantech dedykowany do pomiaru  temperatury przy wykorzystaniu czujników rezystancyjnych RTD. Moduł wyposażony został w 7 kanałów o rozdzielczości 16  bitów, które umożliwiają odczyt wartości z czujników Pt-100, Pt-1000, Balco-500, Ni-50, Ni-508 z maksymalną prędkością 10 pomiarów na sekundę. Urządzenie przystosowano do montażu naściennego lub na szynie DIN. ADAM-6015 posiada optoizolację 2000VDC i może pracować w temperaturze od -10 do 70 °C. Wymaga zasilania napięciem stałym z zakresu 10÷30VDC.

Komunikacja jednostki nadrzędnej (komputera, sterownika itd.) z modułem odbywa się z wykorzystaniem standardowego protokołu Modbus/TCP. Dodatkowo funkcja P2P (Peer-To-Peer) umożliwiająca przenoszenie sygnałów i stanów logicznych za pośrednictwem sieci Ethernet. ADAM-6015 może pełnić również rolę prostego sterownika przy wykorzystaniu algorytmów GCL (Graphic Condition Logic), w ramach których można zdefiniować do 16 reguł łączących wewnętrzną logikę z sygnałami I/O.  W każdej z nich do dyspozycji mamy blok wejściowy (do 3 sygnałów/rejestrów w połączeniu z warunkami logicznymi), bramkę logiczną (AND/OR/NAND/NOR), blok wykonawczy (umożliwiający generowanie opóźnień i kaskadowe łączenie reguł) oraz blok wyjściowy (maksymalnie 3 operacje). Konfiguracja oraz wgrywanie aplikacji odbywa się przy pomocy darmowego narzędzia AdamApax.NET Utility.

- Interfejs: 10/100Base-T

- Protokół: Modbus/TCP

- Rozdzielczość: 16 bitów

- Liczba kanałów: 7

- Sposób podłączenia czujników: 2 lub 3 przewodowo

- Typy czujników RTD: Pt-100, Pt-1000, Balco-500, Ni-50, Ni-508

- Szybkość pomiarów: max 10 pom/sek

- Zasilanie: 10-30VDC

- Pobór mocy: 2W

Więcej informacji znajdą Państwo na naszej stronie ADAM-6015.
