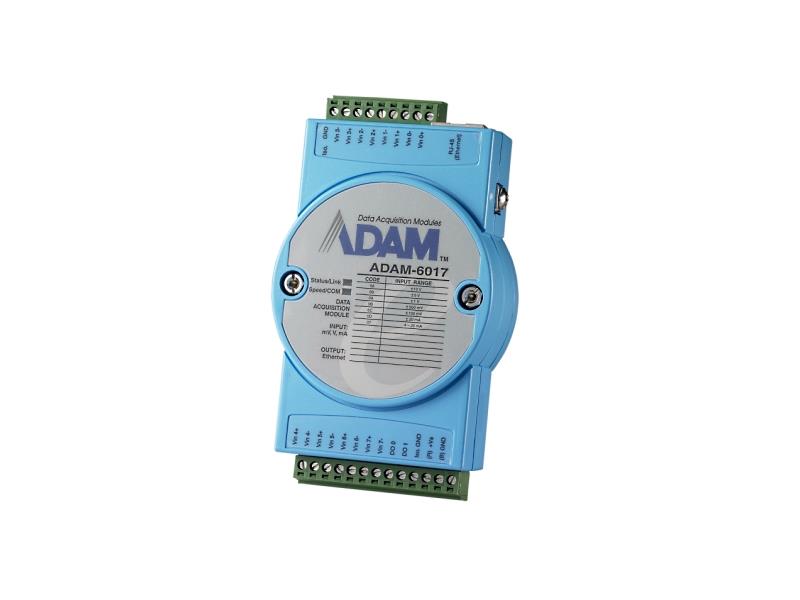

ADAM-6017 – Moduł pomiarowy 8 wejść analogowych z obsługą Modbus/TCP

Producent:: Advantech

Moduł ADAM-6017 jeden z najpopularniejszych modeli wejść analogowych w serii ADAM-6000 firmy Advantech. Osiem różnicowych wejść o rozdzielczości 16-u bitów pozwala na pomiar wielkości analogowych w standardzie napięciowym (±150mV, ±500mV, ±1V, ±5V, ±10V) oraz prądowym (0÷20mA, 4÷20mA). Moduł został dodatkowo wyposażony w dwa wyjścia cyfrowe, które wykorzystane mogą zostać jako standardowe sygnały wyjściowe, lub jako sprzętowe sygnalizatory przekroczeń stanów alarmowych max/min przypisane do wybranego kanału analogowego. Podobnie jak wszystkie moduły tej serii ADAM-6017 przystosowany jest do montażu na szynie DIN lub naściennego, oraz zasilania napięciem stałym w zakresie 10÷30VDC. Komunikacja jednostki nadrzędnej (komputera, sterownika itd.) z modułem odbywa się z wykorzystaniem standardowego protokołu Modbus/TCP.

Funkcjonalność modułu pomiarowego ADAM-6017 znacznie wykracza poza jedynie pomiar wartości analogowych. Poza aktualnymi wartościami na poszczególnych kanałach pomiarowych, zwracanymi w rejestrach 40001÷40008, mamy dostęp do:

wartości średniej liczonej jako średnia arytmetyczna wartości kanałów wskazanych przy konfiguracji
wartości maksymalnej dla danego kanału pomiarowego, z możliwością jej zresetowania
wartości minimalnej dla danego kanału pomiarowego, z możliwością jej zresetowania
wskaźnika HiAlmFlag czyli przekroczenia progowej wartości maksymalnej (wskazanej przy konfiguracji)
wskaźnika LoAlmFlag czyli przekroczenia progowej wartości minimalnej (wskazanej przy konfiguracji)

Tę bogatą funkcjonalność modułu rozszerza jeszcze dodatkowo implementacja funkcji P2P i GCL. Funkcja P2P (Peer-To-Peer) umożliwiająca przenoszenie sygnałów i stanów logicznych za pośrednictwem sieci Ethernet. Algorytmy GCL (Graphic Condition Logic) pozwalają na tworzenie prostych funkcji sterujących w ramach których można zdefiniować do 16 reguł łączących wewnętrzną logikę z sygnałami I/O.

Przy okazji polecamy Państwa uwadze także pozostałe moduły I/O serii ADAM-6000
