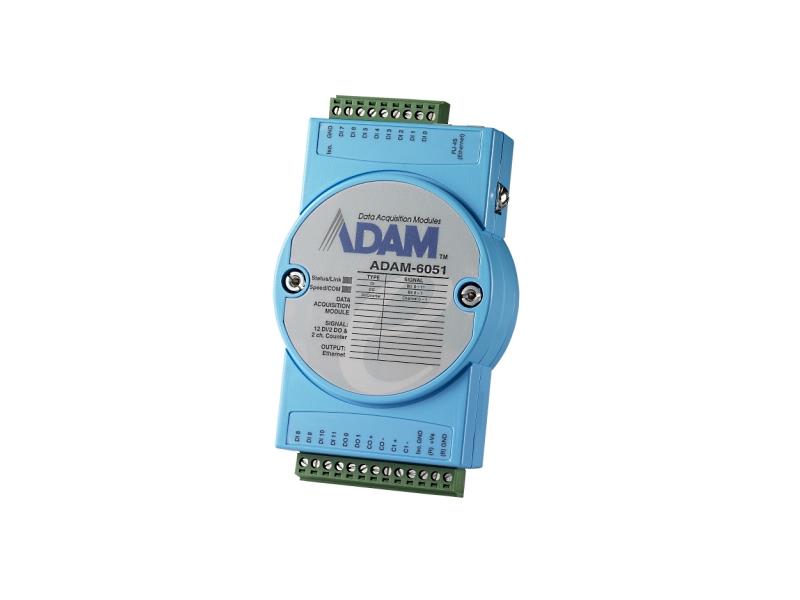

ADAM-6051 - Zdalny moduł wejść licznikowych z obsługą protokołu Modbus/TCP firmy Advantech

ADAM-6051 to moduł I/O firmy Advantech dedykowany do sieci Ethernet wyposażony w 12 wejść cyfrowych oraz 2 specjalizowane wejścia licznikowe. 32-bitowe wejścia licznikowe mogą zliczać impulsy lub mierzyć częstotliwość sygnału maksymalnie do 4,5kHz. Wejścia cyfrowe przystosowane zostały do pracy w trybie „WET Contact", sprawdzając stan na podstawie przyłożonego  napięcia w zakresie 0-30VDC lub w trybie "DRY Contact", diagnozując sygnał zwarcia. Każde z wejść można skonfigurować także jako 32-bitowy licznik zliczający impulsy z częstotliwością do 3kHz. Istnieje również możliwość zamiany stanu sygnału w trybie Low to high latch lub High to low latch. Dodatkowo na pokładzie umieszczono 2 wyjścia cyfrowe typu otwarty kolektor, które mogą wysterować odbiornik  napięciem do 30VDC przy maksymalnym poborze prądu 100mA. Funkcjonalność modułu rozszerza funkcja P2P (Peer-To-Peer) umożliwiająca przenoszenie stanów logicznych sygnałów za pośrednictwem sieci Ethernet. Moduł może pełnić także rolę prostego sterownika przy wykorzystaniu wbudowanych algorytmów GCL (Graphic Condition Logic), w ramach których można zdefiniować do 16 reguł łączących wewnętrzną logikę z sygnałami I/O.

ADAM-6051 przystosowany został do montażu naściennego lub na szynie DIN. Posiada optoizolację 2000VDC i może pracować w temperaturze od -10 do 70 °C. Wymaga zasilania napięciem stałym z zakresu 10÷30VDC. Komunikacja jednostki nadrzędnej (komputera, sterownika itd.) z modułem odbywa się z wykorzystaniem standardowego protokołu Modbus/TCP.

Interfejs: 10/100Base-T

Protokół: Modbus/TCP

Liczba kanałów wejściowych: 12

Liczba kanałów wyjściowych: 2 (otwarty kolektor)

Liczba specjalizowanych wejść licznikowych: 2

- tryb frequency: 0.3÷4500Hz

- tryb counter: max. 4.5kHz

Zasilanie: 10-30VDC

Pobór mocy: 2W

Więcej informacji znajdą Państwo na naszej stronie ADAM-6051.
