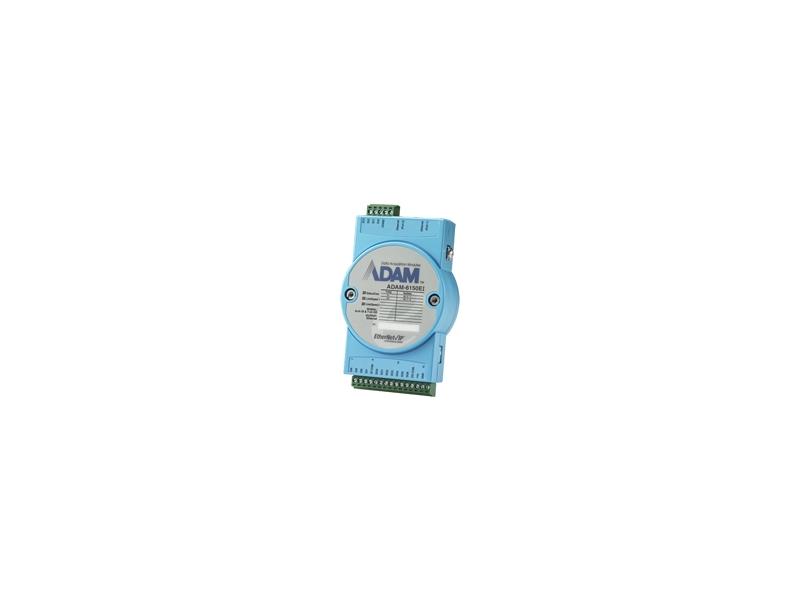

ADAM-6150EI – Moduł wejść/wyjść cyfrowych z protokołem EtherNet/IP

ADAM-6150EI to moduł I/O firmy Advantech wyposażony w 8 wejść oraz 7 wejść cyfrowych współpracujących z protokołem czasu rzeczywistego EtherNet/IP. Wejścia cyfrowe przystosowane zostały do pracy w dwóch trybach Dry oraz Wet Contact. W przypadku Dry Contact stan określany jest na podstawie zwarcia lub rozwarcia z masą GND, a w przypadku Wet Contact na podstawie przyłożonego do zacisków napięciu (maksymalnie 30VDC). Wyjścia cyfrowe, typu otwarty kolektor, zapewniają sterowanie odbiornikami zasilanymi napięciem w zakresie 8-35VDC, przy maksymalnym poborze prądu 100mA. Ponadto, na pokładzie urządzenia umieszczono dwa wejścia sieciowe 10/100Base-TX z funkcją switcha, umożliwiające tworzenie połączeń kaskadowych lub łączenie z innymi aplikacjami. ADAM posiada trójstopniową izolację pomiędzy zasilaniem, kanałami I/O oraz portami Ethernet. Dodatkowo, konfigurowalny Watchdog Timer gwarantuje mu pewną pracę w przypadku wystąpienia błędów na urządzeniu. Wraz ze sprzętem dostarczane jest narzędzie do konfiguracji oraz diagnozy. Pozwala ono na szybki test oraz na zapis ustawień do pliku L5K. Dzięki temu można w prosty sposób zaimportować konfigurację do oprogramowania PLC takiego jak RSLogix firmy Allen Bradley. ADAM-6150EI został przystosowany do pracy w temperaturze -10~70°C. Wymaga zasilania z zakresu 10-30VDC i jest chroniony przed odwrotną polaryzacją. Wraz ze sprzętem dostarczane są akcesoria do montażu naściennego lub na szynę DIN.

- Komunikacja w protokole EtherNet/IP

- Interfejs: 2 x 10/100Base-TX (RJ-45, Daisy Chain)

- Wejścia cyfrowe: 8 (dry/wet contact, max 30VDC, impedancja 10kOhm)

- Wyjścia cyfrowe: 7 (8~35VDC, max 100mA na kanał)

- Zasilanie: 10~30VDC

- Pobór mocy: 2.4W @ 24VDC

- Temperatura pracy: -10~70°C
