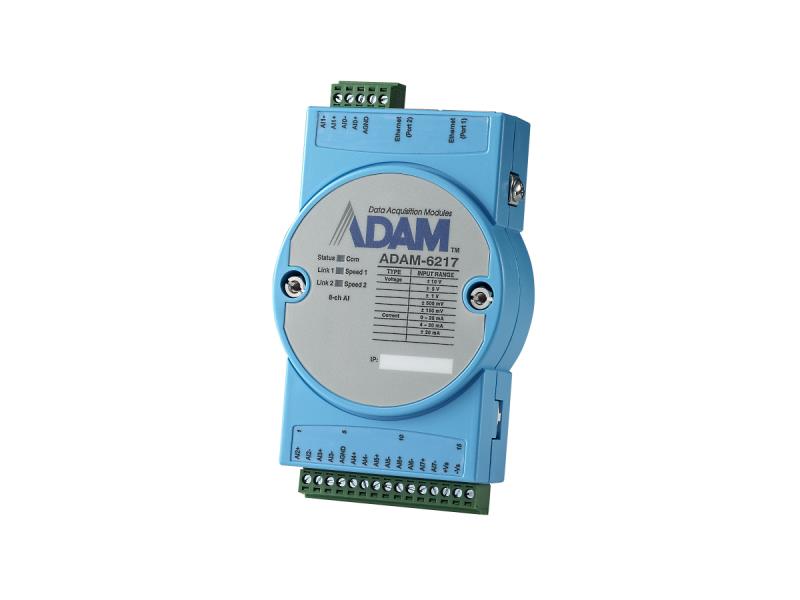

ADAM-6217 – inteligentny moduł 8 wejść analogowych (sieć Ethernet) z logiką i funkcją switcha

Seria ADAM-6200 to nowatorskie podejście do modułów rozproszonych I/O. Dzięki funkcji switcha, możliwości stosowania logiki oraz wbudowanemu web serwerowi pozwalają na jeszcze wygodniejsze tworzenie rozproszonych systemów sterowania.

ADAM-6217 posiada 8 różnicowych wejść analogowych, które można niezależnie konfigurować – dostępne napięciowe zakresy pomiarowe: ±150mV, ±500mV, ±1V, ±5V, ±10V, prądowe: ±20mA, 0÷20 mA, 4÷20mA. Kanały próbkowane są z szybkością 10S/s (przy przetworniku 16-bitowym) z dokładnością powyżej ±0,1%. Moduł wyposażono w 2 porty Ethernet 10/100Base-T (protokół Modbus/TCP), który dzięki temu może pełnić funkcję switcha (co pozwala łączyć kolejne urządzenia kaskadowo, na dystansie do 100 metrów). W przypadku awarii modułu, dzięki funkcji Auto-Bypass błyskawicznie następuje przezroczyste połączenie między obydwoma interfejsami, a więc łańcuch nie zostaje przerwany.
Charakterystyczne dla serii ADAM-6000 są funkcje GCL (pozwala na zaimplementowanie w module prostej logiki – do 16 reguł, dzięki czemu w prostszych aplikacjach jest możliwość kompletnego pominięcia jednostki nadrzędnej) i P2P (daje możliwość przekazywania za pomocą sieci Ethernet stanów sygnałów bezpośrednio pomiędzy modułami, bez pośrednictwa jednostki nadrzędnej). Nowością w ADAMach-6200 (poza switchem) jest wbudowany web serwer, który pozwala na łatwe wyświetlanie danych z poziomu przeglądarki internetowej (chociażby na smartfonie). Dodatkowo, możliwa jest grupowa konfiguracja modułów w jednej sieci (co znacznie przyspiesza instalację systemu).

• 8 różnicowych wejść analogowych
• Zakresy napięciowe: ±150 mV, ±500mV, ±1V, ±5V, ±10V
• Zakresy prądowe: ±20mA, 0-20 mA, 4-20mA
• Szybkość pomiarów: maks. 10S/s
• 2 porty 10/100Base-TX (Ethernet)
• Protokół komunikacyjny Modbus/TCP
• Dodatkowa funkcjonalność GCL i P2P
• Możliwość grupowej konfiguracji
• Wbudowany web serwer
• Konfiguracja za pomocą darmowego narzędzia Adam/Apax .NET Utility
• Temperatura pracy od -10 do 70 °C
• Wbudowana trwała izolacja 2500V na wejściach i wyjściach
• Zasilanie: 10-30 VDC
• Pobór mocy 3.5W @ 24VDC
• Montaż na szynie DIN lub naściennie
