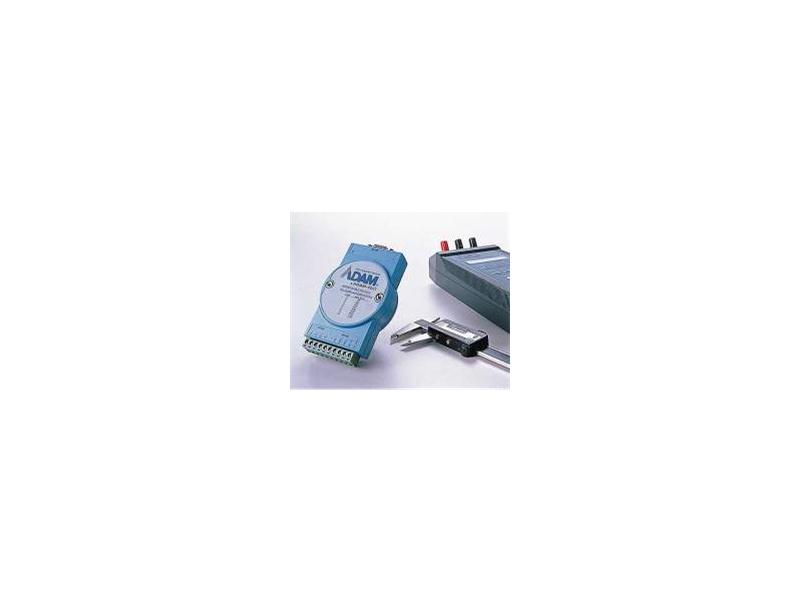

Adresowalny konwerter RS-485/422 na RS-232 – ADAM-4521

ADAM-4521 jest konwerterem opracowanym przez firmę Advantech, któremu można nadać numer ID. Dzięki temu osiąga się usprawnienie komunikacji ze sprzętem, wykorzystującym standard RS-232, który jest podłączony do sieci RS-485/422.

Konwerter posiada wbudowany mikroprocesor, który współpracując z dwoma układami UART, sprawuje kontrolę nad procesem przesyłania danych, i który automatycznie je przetwarza przed wysłaniem do urządzenia RS-232. Dzięki temu ADAM-4521 jest w stanie obsługiwać sygnały z urządzeń RS-232 i RS-485/422, których prędkości transmisji różnią się od siebie. Mikroprocesor jest również odpowiedzialny za weryfikację poprawności adresu, gdzie wysyłane są dane.

Prędkość transmisji określana jest programowo i max może wynosić 115,2 kb/s. Poprzez program narzędziowy można również zmienić tryb pracy konwertera z adresowalnego na nieadresowalny.

ADAM-4521 posiada izolację 1000VDC i ochronę przeciwprzepięciową (RS-485) oraz licznik Watchdog, który czuwa nad poprawną pracą karty. Wszystkie ustawienia komunikacji są przechowywane w pamięci EEPROM.

Omawiany moduł z powodzeniem można wykorzystać w sieciach przemysłowych (temp. pracy: -10..+70stC, zasilanie +10..+30VDC, izolacja), gdzie istnieje potrzeba sprawnego przesyłu danych między urządzeniami o różnych standardach komunikacji (RS-232 i RS-485/422).

Przydatne linki:
http://www.elmark.com.pl/index.php?id=13&idw=23&hits=2
http://www.advantech.com/products/Model_Detail.asp?model_id=1-1TWNLU
