Advantech EBPC-5250 – Obudowa komputera typu MicroBox do zastosowań przemysłowych

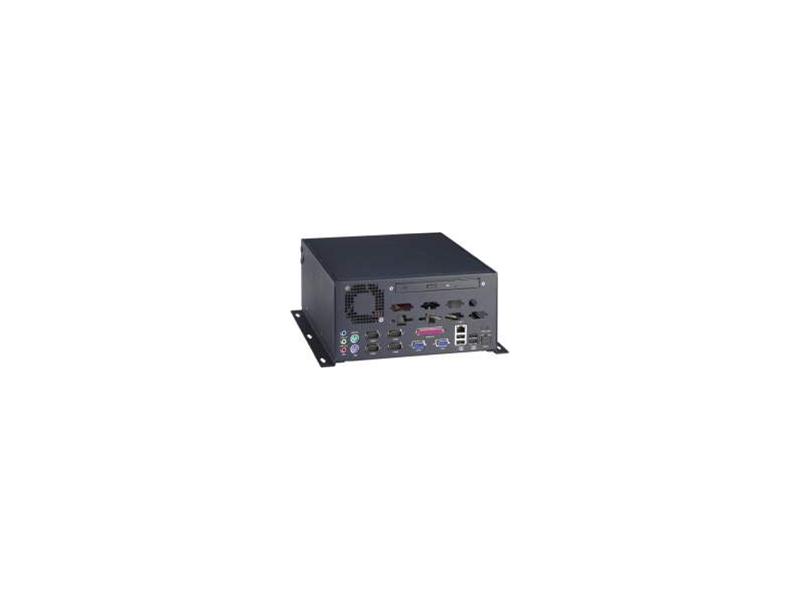

Obudowa MicroBox 5.25" Biscuit PC przeznaczona jest dla komputerów jednopłytkowych których płytka PCB ma wymiary 203 x 146 mm (w przybliżeniu rozmiar standardowego napędu CD/DVD 5,25"). Przykładem takiego komputera jest między innymi Advantech PCM-9581 / 9582 / 9584 / 9586 / 9587. Obudowa standardowo wyposażona jest w zasilacz ATX o mocy 180 W, oraz szereg otworów montażowych pozwalających łącznie na podłączenie następujących interfejsów:

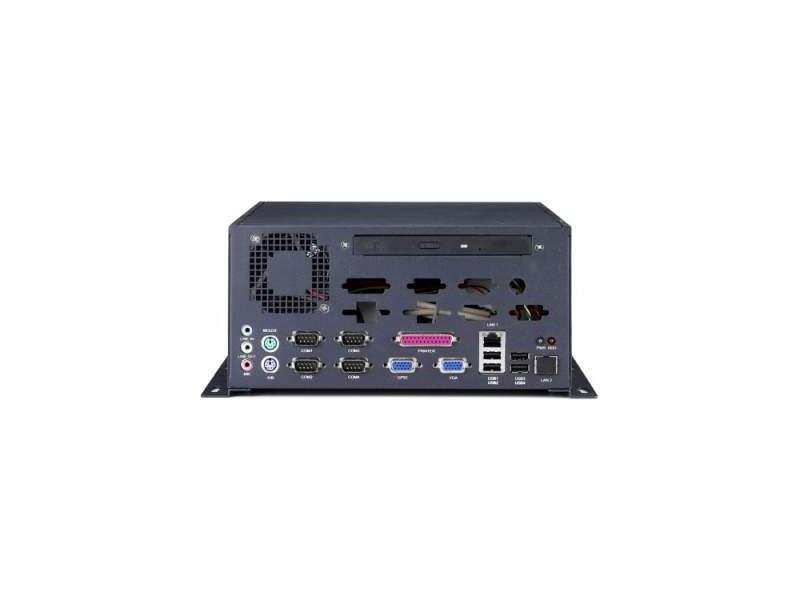

Od frontu:
• 8 x COM, 8 x USB
• 1 x Parallel, 1 x GPIO
• 2 x LAN
• 1 x VGA, 1 x DVI
• 2 x PS/2 mysz/klawiatura
• 1 x Line in, 1 x Line out, 1 x Mic in

Od tyłu:
• 2 x LVDS, 1 x DVI
• 1 x S-Video, 1 x C-Video
• 2 x PCI

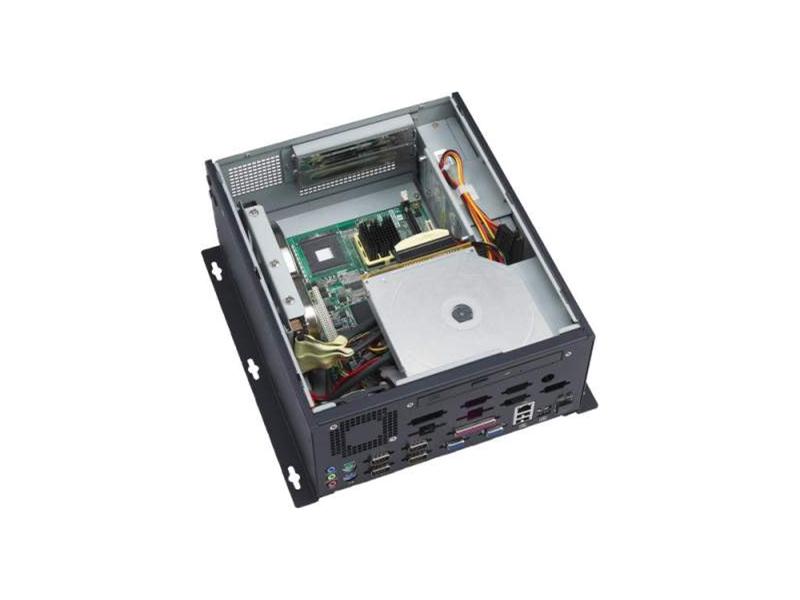

Obudowa przewiduje podłączenie jednego dysku twardego 3,5" (mocowanie zapewniające zwiększoną odporność na wstrząsy) oraz jednego napędu optycznego typu slim. Dodatkowym atutem omawianej platformy są duże możliwości rozbudowy- możliwość podłączenia dwóch kart PCI lub maksymalnie trzech modułów PC-104. W celu poprawienia cyrkulacji powietrza (chłodzenia) wewnątrz EBPC-5250 umieszczony został frontowy wentylator o wydajności ok. 27.5 CFM.

Obudowa EBPC-5250 została skonstruowana w ten sposób, by maksymalnie ułatwić ewentualne prace serwisowe. Jednym z takich ułatwień jest umieszczony na spodniej stronie obudowy demontowanej pokrywy. Ma ona na celu ułatwienie dostępu do dysku SSD w postaci kary CompacFlash umieszczonej na spodniej stronie płytki PCB.
