• Konwerter USB do RS-232
• Z pomocą karty/modułu rozszerzeń
Zaletą rozbudowy przy użyciu portu USB jest przede wszystkim prostota i brak potrzeby ingerencji w sprzęt- nie ma konieczności rozkręcania obudowy, a nawet wyłączania zasilania. Wady, to podatność na uszkodzenia np. spowodowane wyłamaniem urządzenia umieszczonego bezpośrednio w porcie USB oraz wysokie ryzyko przypadkowego rozłączenia urządzenia USB z komputerem. Utrata komunikacji może nastąpić przez nieumyślne pociągnięcie za kabel lub być następstwem wibracjami. Niebezpieczeństwo wynika z braku mocowania śrubowego w tym standardzie. Kolejną wadą takiego rozwiązania jest problemowa (często również niestabilna) praca pod kontrolą różnych systemów operacyjnych- szczególnie tych starszych. Cechy te sprawiają, że stosowanie konwerterów RS-232 -> USB nie jest dobrym rozwiązaniem w warunkach przemysłowych.
W przypadku rozbudowy komputera za pomocą karty rozszerzeń konieczna jest bezpośrednia ingerencja w sprzęt oraz co najmniej jeden wolny slot rozszerzeń. W zamian system otrzymuje dodatkowe porty RS-232 które mogą zostać wyprowadzone bezpośrednio na obudowę- tak przygotowane złącze ma identyczne właściwości mechaniczne jak standardowy port RS.

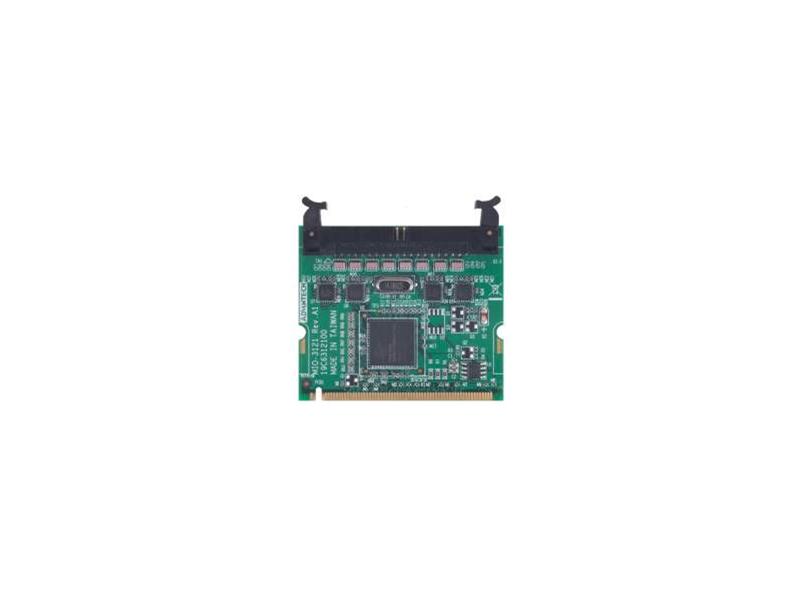

W ofercie firmy Advantech dostępna jest karta rozszerzeń oferująca użytkownikowi cztery dodatkowe porty RS-232 wykonana w standardzie miniPCI. MIO-3121, bo o tym produkcje jest tutaj mowa dedykowana jest do zastosowań wbudowanych (embedded). Karta pracuje pod kontrolą układu OxmPCI954 który dostarcza cztery obwody UART programowo w pełni zgodne z 16C550. MIO-3121 dostarczany jest wraz z sterownikami pozwalającymi na prace pod kontrolą systemu Windows w wersji NT4.0, 98, 2000, XP oraz Vista.
Uniwersalność MIO-3121 polega na tym, że nie jest to rozwiązanie przeznaczone tylko do rozwiązań przemysłowych:
• AIMB-251 - Przemysłowa płyta główna wyposażona w slot miniPCI
• PCM-3116 - Moduł (przejściówka) miniPCI na PC/104+ umożliwiający podłączenie karty miniPCI do komputera jednopłytkowego (Single Board Computer)
MIO-3121 z powodzeniem może byś stosowana w standardowym komputerze przenośnym itp. O ile oczywiście posiada on wolny slot miniPCI oraz ilość wolnego miejsca niezbędną do podłączenia karty.
Więcej informacji:
MIO-3121:
http://www.elmark.com.pl/products/advantech/produkt.php?produkt=862
Moduły MIO oraz miniPCI dostępne w ofercie firmy Advantech:
http://www.elmark.com.pl/products/advantech/typ.php?typ=34
Oxford Semiconductor OxmPCI954:
http://www.softio.com/oxmpci954ds.pdf
EXAR 16C550:
http://www.datasheetcatalog.org/datasheet/exar/st16c550v430.pdf
