Wymienna głowica - amperomierz, do mierników (uchwytów) Fieldpiece
- Producent:
- Fieldpiece
- Numer katalogowy:
- ACH4

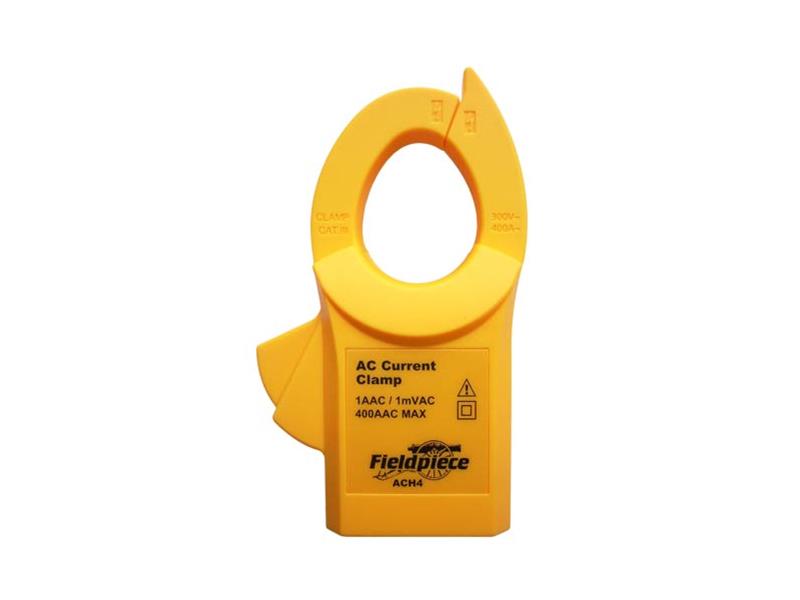

Fieldpiece ACH4 to cęgi do pomiaru prądu zmiennego o natężeniu do 400 amperów w postaci wymiennej głowicy do uniwersalnych uchwytów Fieldpiece.
System przyrządów Fieldpiece pozwala do jednego przyrządu-uchwytu (lub wybranych, samodzielnych mierników) dołączyć dowolną głowcę, tworząc w ten sposób "pełnowartościowy" miernik dla parametru(-ów), który obsługuje dana głowica.
Dopracowany kształt szczęk pozwala sprawnie wyizolować przewód przeznaczony do testu.
Po podłączeniu do miernika (uchwytu) zmierzony amperaż prądu przepływającego przez przewód zostaje przekonwertowany na mVAC i wskazany na wyświetlaczu miernika w postaci wartość w amperach (konwersja 1 AAC na 1 mVAC).
Głowica ACH4 współpracuje z pełną gamą narzędzi Fieldpiece:
- Z elektronicznymi miernikami typu "stick" (umożliwiającymi podłączenie głowicy na zatrzask), np. HS35
- Z elektronicznym uchwytem EHDL1;
- Z rejestratorem danych DL3;
- Z analizatorem systemów chłodniczych HG3;
- Z każdym innym cyfrowym multimetrem, obsługującym zakres mVAC, podłączonym poprzez uchwyt AHDL1 lub przez przewody ADLS2
Zalety:
- Możliwość odłączenia cęg i połączenia ich z miernikiem za pomocą zestawu sond ADLS2 ułatwia dokonanie pomiaru w trudno dostępnych miejscach
- Kształt szpica jednej ze szczęk ułatwia wyodrębnienie przewodu z grupy innych;
- Szeroki rozstaw szczęk (4,6 cm) ułatwia izolację przewodów o większej średnicy;
- Wytłoczone na cęgach oznaczenia wskazują optymalne wycentrowanie badanego przewodu, w celu uzyskania najbardziej dokładnego wyniku
Dane techniczne:
- Zakres: 1 - 400AAC rms
- Współczynnik konwersji: 1 AAC na 1 mV AC
- Częstotliwość: 50 – 60 Hz,
- Temperatura robocza: 0 - 50 °C,
- Temperatura przechowywania: od -20 do +60 °C,
- Współczynnik temperaturowy: 0,1 x (określona dokładność) na °F. (32°F do 64°F, 82°F do 122°F),
- Rozdzielczość: 0,1 A
- Dokładność: ±(1,5% wskazania + 0,2A) w zakresie od 1 do 20AAC; ±(2,5% wskazania + 0,3A) w zakresie od 20 do 100AAC; ±(3,5% wskazania + 0,5A) w zakresie od 100 do 400AAC
- Maksymalna średnica przewodu: 30 mm
- Bezpieczeństwo: urządzenie spełnienia warunki norm IE C61010-1 (EN61010-1) i IEC61010-2-032 (EN61010-2-032), CATIII 300V, klasa 2 i stopień zanieczyszczeń II dla użytku w pomieszczeniach, które odpowiadają deklaracjom zgodności CE.
