Analizator stanów logicznych - LA-5540

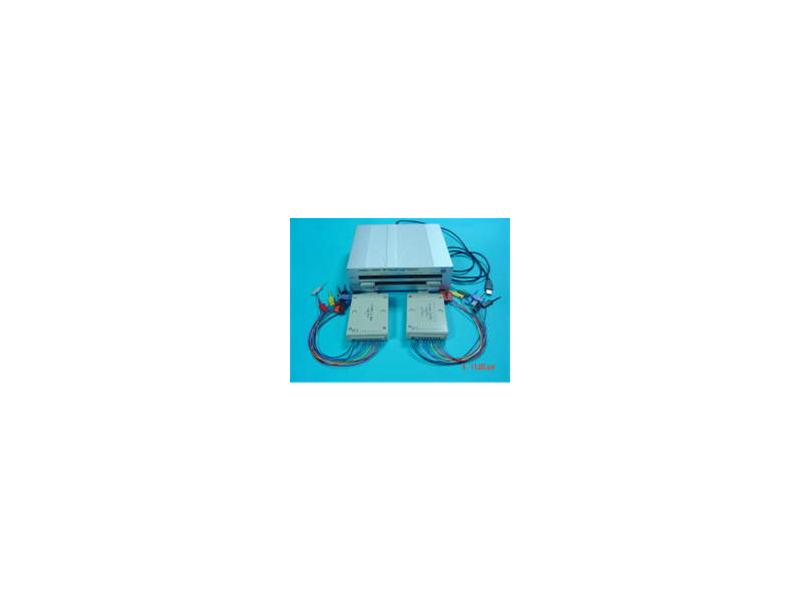

O przydatności analizatora stanów logicznych nie trzeba przekonywać nikogo, kto zajmuje się projektowaniem bądź serwisem urządzeń cyfrowych. Jednym z takich urządzeń jest analizator LA-5540 firmy Clock Computer Corporation (dystrybutor – firma Elmark). Urządzenie nie posiada własnego panelu operatorskiego ani wyświetlacza. Funkcję tą spełnia oprogramowanie uruchamiane na komputerze PC. Takie rozwiązanie zapewnia niższą cenę. Ponadto duża rozdzielczość i liczba wyświetlanych kolorów monitorów komputerowych zapewniają wygodną obserwację wyników pomiaru. Jest to szczególnie istotne, kiedy konieczna jest obserwacja i analiza danych z wielu kanałów.

Cechy szczególne analizatora LA-5540:

- 40 kanałów pomiarowych,
- maksymalna częstotliwość próbkowania 500 MHz (dla 24 kanałów) lub 250MHz (wszystkie kanały),
- ilość pamięci danych: 512K dla 24 kanałów, 256K dla wszystkich kanałów,
- napięcie progowe od -6.4V do +6.4V,
- maksymalne napięcie wejściowe -150 V < Uwe < +150 V,
- komunikacja z PC przez port drukarki lub USB,
- 8 wejść zegarowych (maksymalnie 80MHz),
- wysoka impedancja wejściowa – 200kOhm/3pF,
- zaawansowane tryby wyzwalania pomiaru,
- pre/post triggering,
- zewnętrzne wyjście wyzwalające,
- opcjonalny generator wzoru testowego.

Omawiany analizator należy do rodziny LA-55xx, w której znajdują się urządzenia różniące się liczbą dostępnych kanałów. W skład rodziny wchodzą następujące urządzenia:
- LA-5540 – 40 kanałów pomiarowych,
- LA-5580 – 80 kanałów pomiarowych,
- LA-55160 – 160 kanałów pomiarowych.
